GN 350.5Ausgleich-Elemente

Ausgleich-Elemente, Stahl

Stahl / Edelstahl, mit Kugelscheibe, mit Kontermutter

Technical datasheet

GN 350.5

Ausgleich-Elemente, Stahl

GN 350.5-NI

Ausgleich-Elemente, Edelstahl

GN 350.5

Zurücksetzen

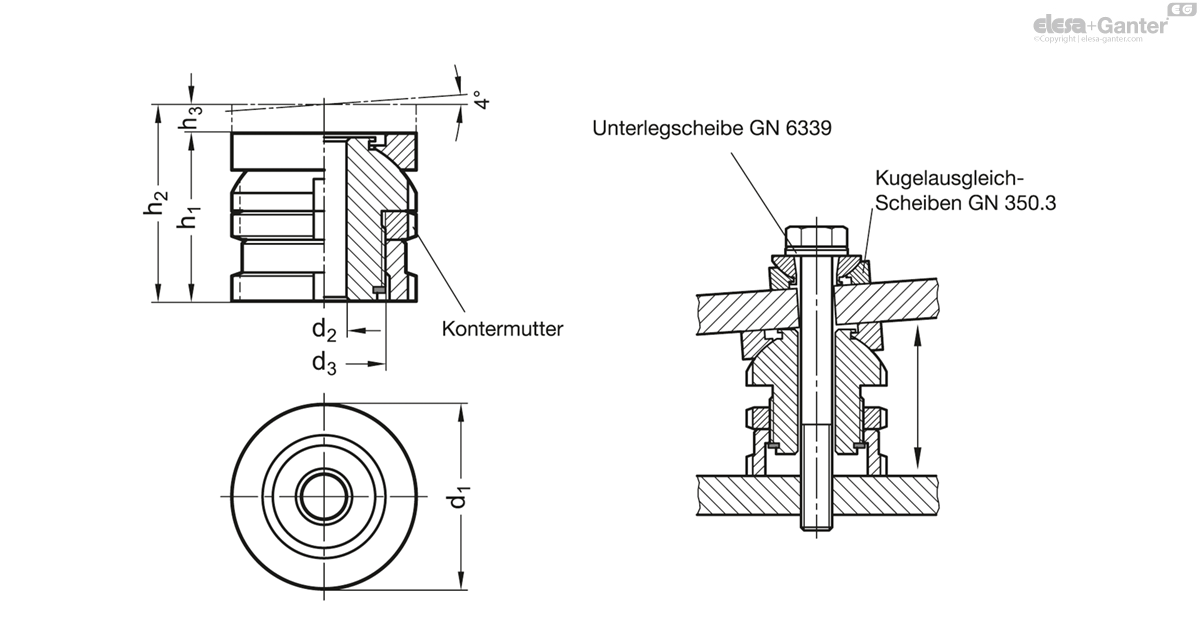

Katalog	d p6/h6	d₁	d₂	h₁	d₃	h₂	h₃	For screw	r	Static load F in kN F₁	Static load F in kN F₂	Code no. for C-Spanner

GN 350.5-25-6,6-27-ST	25	25	6.6	27	M 15 x 1	31	4	M 6	M 6	40	30.7	DIN 1810-A25-28
GN 350.5-25-6,6-40-ST	25	25	6.6	40	M 15 x 1	50	10	M 6	M 6	40	30.7	DIN 1810-A25-28
GN 350.5-32-6,6-32-ST	32	32	6.6	32	M 20 x 1	37	5	M 6	M 6	65	55.7	DIN 1810-A30-32
GN 350.5-32-6,6-49-ST	32	32	6.6	49	M 20 x 1	63	14	M 6	M 6	65	55.7	DIN 1810-A30-32
GN 350.5-32-9-32-ST	32	32	9	32	M 20 x 1	37	5	M 8	M 8	65	48	DIN 1810-A30-32
GN 350.5-32-9-49-ST	32	32	9	49	M 20 x 1	63	14	M 8	M 8	65	48	DIN 1810-A30-32
GN 350.5-32-11-32-ST	32	32	11	32	M 20 x 1	37	5	M 10	M 10	65	37.9	DIN 1810-A30-32
GN 350.5-32-11-49-ST	32	32	11	49	M 20 x 1	63	14	M 10	M 10	65	37.9	DIN 1810-A30-32
GN 350.5-45-11-41-ST	45	45	11	41	M 30 x 1.5	48	7	M 10	M 10	120	92.9	DIN 1810-A45-50
GN 350.5-45-11-61-ST	45	45	11	61	M 30 x 1.5	79	18	M 10	M 10	120	92.9	DIN 1810-A45-50
GN 350.5-45-13,5-41-ST	45	45	13.5	41	M 30 x 1.5	48	7	M 12	M 12	120	80.4	DIN 1810-A45-50
GN 350.5-45-13,5-61-ST	45	45	13.5	61	M 30 x 1.5	79	18	M 12	M 12	120	80.4	DIN 1810-A45-50
GN 350.5-45-17,5-41-ST	45	45	17.5	41	M 30 x 1.5	48	7	M 16	M 16	120	45.5	DIN 1810-A45-50
GN 350.5-45-17,5-61-ST	45	45	17.5	61	M 30 x 1.5	79	18	M 16	M 16	120	45.5	DIN 1810-A45-50
GN 350.5-58-17,5-53-ST	58	58	17.5	53	M 40 x 1.5	62	9	M 16	M 16	210	136	DIN 1810-A58-62
GN 350.5-58-17,5-79-ST	58	58	17.5	79	M 40 x 1.5	102	23	M 16	M 16	210	136	DIN 1810-A58-62
GN 350.5-58-22-53-ST	58	58	22	53	M 40 x 1.5	62	9	M 20	M 20	210	90	DIN 1810-A58-62
GN 350.5-58-22-79-ST	58	58	22	79	M 40 x 1.5	102	23	M 20	M 20	210	90	DIN 1810-A58-62
GN 350.5-58-26-53-ST	58	58	26	53	M 40 x 1.5	62	9	M 24	M 24	210	37	DIN 1810-A58-62
GN 350.5-58-26-79-ST	58	58	26	79	M 40 x 1.5	102	23	M 24	M 24	210	37	DIN 1810-A58-62
GN 350.5-70-22-61-ST	70	70	22	61	M 50 x 1.5	71	10	M 20	M 20	330	210	DIN 1810-A68-75
GN 350.5-70-22-94-ST	70	70	22	94	M 50 x 1.5	123	29	M 20	M 20	330	210	DIN 1810-A68-75
GN 350.5-70-26-61-ST	70	70	26	61	M 50 x 1.5	71	10	M 24	M 24	330	157	DIN 1810-A68-75
GN 350.5-70-26-94-ST	70	70	26	94	M 50 x 1.5	123	29	M 24	M 24	330	157	DIN 1810-A68-75
GN 350.5-70-33-61-ST	70	70	33	61	M 50 x 1.5	71	10	M 30	M 30	330	53	DIN 1810-A68-75
GN 350.5-70-33-94-ST	70	70	33	94	M 50 x 1.5	123	29	M 30	M 30	330	53	DIN 1810-A68-75
GN 350.5-80-26-67-ST	80	80	26	67	M 60 x 2	79	12	M 24	M 24	495	322	DIN 1810-A80-90
GN 350.5-80-26-105-ST	80	80	26	105	M 60 x 2	144	39	M 24	M 24	495	322	DIN 1810-A80-90
GN 350.5-80-33-67-ST	80	80	33	67	M 60 x 2	79	12	M 30	M 30	495	218	DIN 1810-A80-90
GN 350.5-80-33-105-ST	80	80	33	105	M 60 x 2	144	39	M 30	M 30	495	218	DIN 1810-A80-90
GN 350.5-80-39-67-ST	80	80	39	67	M 60 x 2	79	12	M 36	M 36	495	101	DIN 1810-A80-90
GN 350.5-80-39-105-ST	80	80	39	105	M 60 x 2	144	39	M 36	M 36	495	101	DIN 1810-A80-90

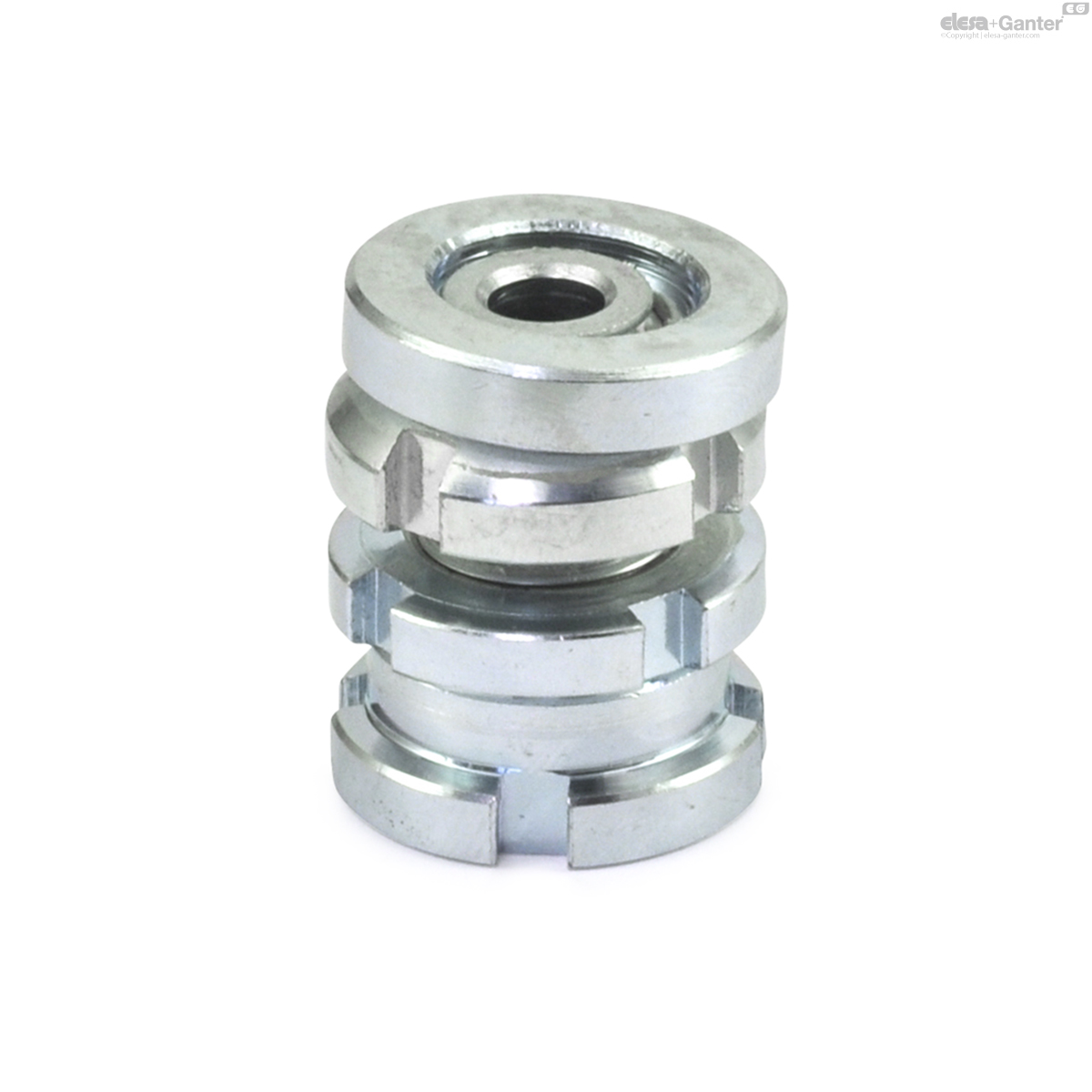

Ausführung in Stahl

Stahl, 1.7225 (42 CrMo 4V) ST

verzinkt, blau passiviert

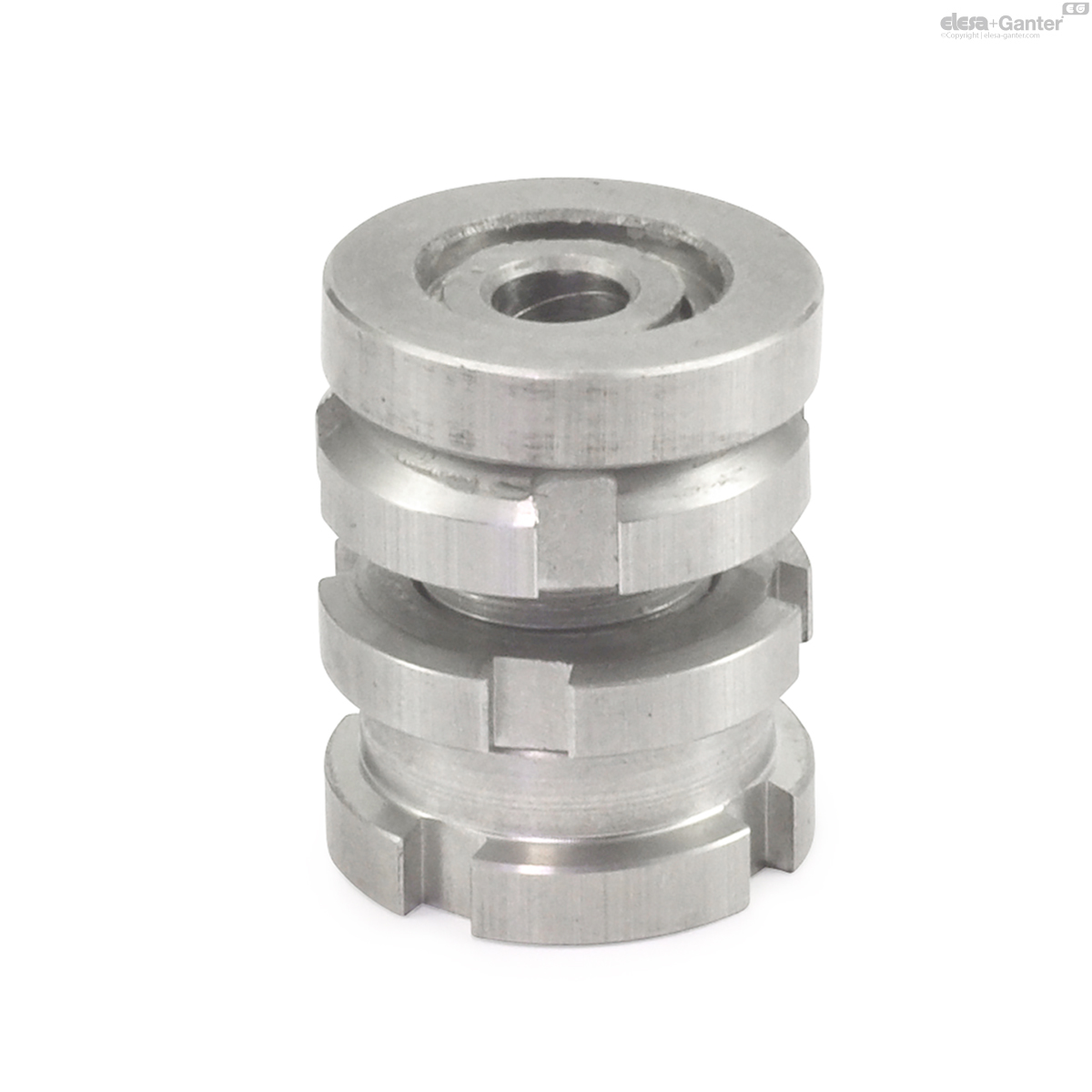

Ausführung in Edelstahl

Edelstahl 1.4305

(X 10 CrNiS 18-9) NI

F₁: max. Gesamtbelastbarkeit

F₂: max. Belastbarkeit nach Abzug der max. Vorspannkraft

für Schrauben 8.8, µ = 0,125 (Stahl-Ausführung)

für Schrauben 6.8, µ = 0,14 (Edelstahl-Ausführung)

Ausgleich-Elemente GN 350.5 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Die Kugelscheibe ermöglicht eine exakte Montage bei nicht parallelen Auflageflächen bis zu einem Neigungswinkel von ≈ 4°.

Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde besteht die Möglichkeit einer stufenlosen und präzisen Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 . Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.
