350.5-25-6,6-27-ST

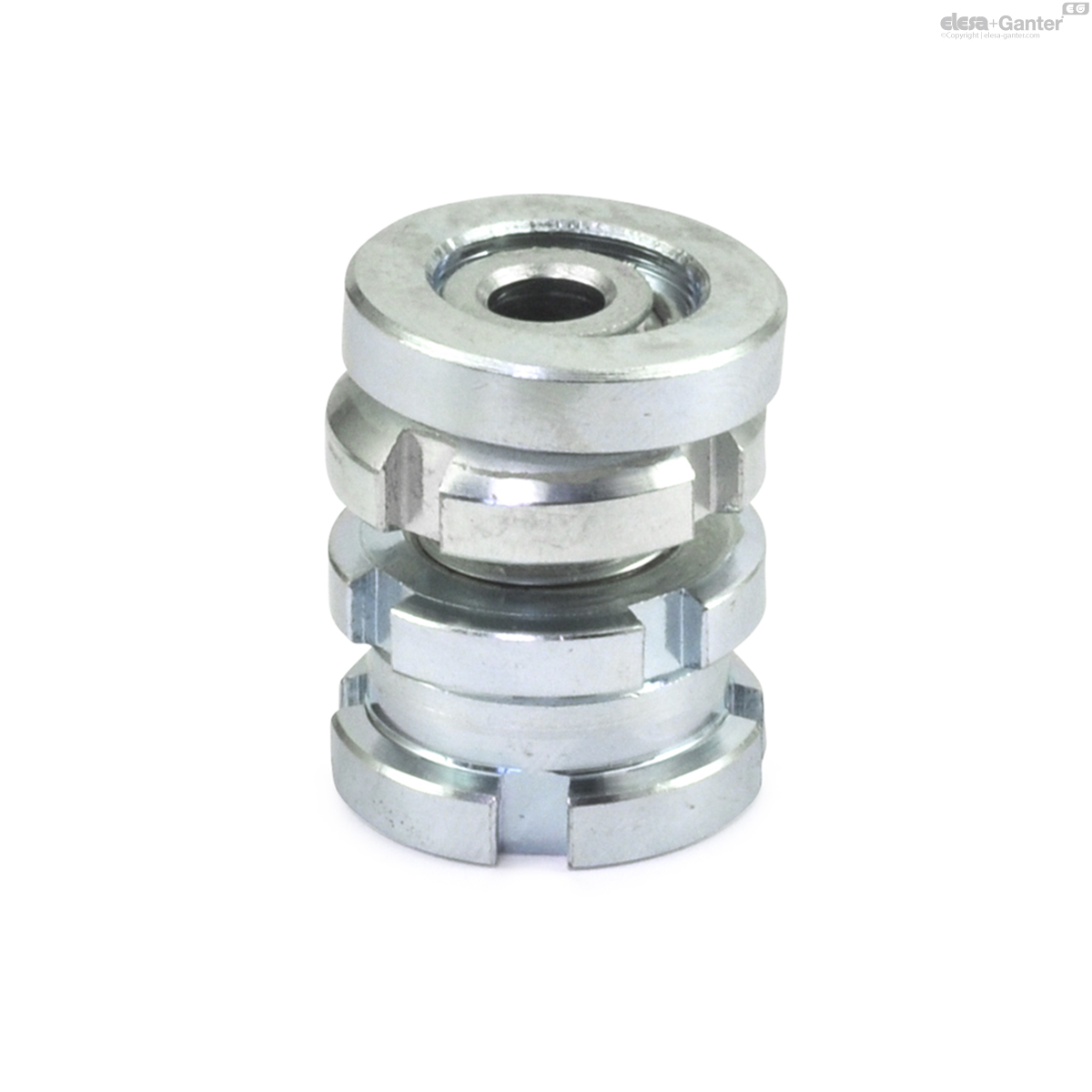

GN 350.5 Ausgleich-Elemente, Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 350.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 350.5-25-6,6-27-ST
- d p6/h6
- 25
- d1
- 25
- d2
- 6.6
- h1
- 27
- d3
- M 15 x 1
- h2
- 31
- h3
- 4
- Für Schraube
- M 6
- r
- M 6
- Statische Belastung F
in kN F1 - 40
- Statische Belastung F
in kN F2 - 30.7
- Artikelnr. Hakenschlüssel
- DIN 1810-A25-28
- 80
Ausführung in Stahl
Stahl, 1.7225 (42 CrMo 4V) ST
verzinkt, blau passiviert
Ausführung in Edelstahl
Edelstahl 1.4305
(X 10 CrNiS 18-9) NI
F1: max. Gesamtbelastbarkeit
F2: max. Belastbarkeit nach Abzug der max. Vorspannkraft
- für Schrauben 8.8, µ = 0,125 (Stahl-Ausführung)
- für Schrauben 6.8, µ = 0,14 (Edelstahl-Ausführung)
Ausgleich-Elemente GN 350.5 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Die Kugelscheibe ermöglicht eine exakte Montage bei nicht parallelen Auflageflächen bis zu einem Neigungswinkel von ≈ 4°.
Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde besteht die Möglichkeit einer stufenlosen und präzisen Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 . Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.
- Hakenschlüssel DIN 1810 (Nummer siehe Tabelle)
