Technical datasheet
GN 350.1Ausgleich-Elemente
Ausgleich-Elemente, Stahl
Stahl / Edelstahl, niedrige Ausführung
GN 350.1
|
Katalog
|
d1
|
d2
|
d3
|
h1
|
h2
|
h3
|
For screw
|
r
|
Static load F
in kN |
Static load F
in kN F1 |
Code no. for
C-Spanner |
Static load F
in kN F2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 350.1-25-6,6-A-ST
|
25
|
6.6
|
M 15 x 1
|
15
|
19
|
4
|
M 6
|
M 6
|
40
|
30.7
|
DIN 1810-A25-28
|
DIN 1810-A25-28
|
|
GN 350.1-32-6,6-A-ST
|
32
|
6.6
|
M 20 x 1
|
18
|
23
|
5
|
M 6
|
M 6
|
65
|
55.7
|
DIN 1810-A30-32
|
DIN 1810-A30-32
|
|
GN 350.1-32-9-A-ST
|
32
|
9
|
M 20 x 1
|
18
|
23
|
5
|
M 8
|
M 8
|
65
|
48
|
DIN 1810-A30-32
|
DIN 1810-A30-32
|
|
GN 350.1-32-11-A-ST
|
32
|
11
|
M 20 x 1
|
18
|
23
|
5
|
M 10
|
M 10
|
65
|
37.9
|
DIN 1810-A30-32
|
DIN 1810-A30-32
|
|
GN 350.1-45-11-A-ST
|
45
|
11
|
M 30 x 1.5
|
22
|
29
|
7
|
M 10
|
M 10
|
120
|
92.9
|
DIN 1810-A45-50
|
DIN 1810-A45-50
|
|
GN 350.1-45-13,5-A-ST
|
45
|
13.5
|
M 30 x 1.5
|
22
|
29
|
7
|
M 12
|
M 12
|
120
|
80.4
|
DIN 1810-A45-50
|
DIN 1810-A45-50
|
|
GN 350.1-45-17,5-A-ST
|
45
|
17.5
|
M 30 x 1.5
|
22
|
29
|
7
|
M 16
|
M 16
|
120
|
45.5
|
DIN 1810-A45-50
|
DIN 1810-A45-50
|
|
GN 350.1-58-17,5-A-ST
|
58
|
17.5
|
M 40 x 1.5
|
28
|
37
|
9
|
M 16
|
M 16
|
210
|
136
|
DIN 1810-A58-62
|
DIN 1810-A58-62
|
|
GN 350.1-58-22-A-ST
|
58
|
22
|
M 40 x 1.5
|
28
|
37
|
9
|
M 20
|
M 20
|
210
|
90
|
DIN 1810-A58-62
|
DIN 1810-A58-62
|
|
GN 350.1-58-26-A-ST
|
58
|
26
|
M 40 x 1.5
|
28
|
37
|
9
|
M 24
|
M 24
|
210
|
37
|
DIN 1810-A58-62
|
DIN 1810-A58-62
|
|
GN 350.1-70-22-A-ST
|
70
|
22
|
M 50 x 1.5
|
33
|
43
|
10
|
M 20
|
M 20
|
330
|
210
|
DIN 1810-A68-75
|
DIN 1810-A68-75
|
|
GN 350.1-70-26-A-ST
|
70
|
26
|
M 50 x 1.5
|
33
|
43
|
10
|
M 24
|
M 24
|
330
|
157
|
DIN 1810-A68-75
|
DIN 1810-A68-75
|
|
GN 350.1-70-33-A-ST
|
70
|
33
|
M 50 x 1.5
|
33
|
43
|
10
|
M 30
|
M 30
|
330
|
53
|
DIN 1810-A68-75
|
DIN 1810-A68-75
|
|
GN 350.1-80-26-A-ST
|
80
|
26
|
M 60 x 2
|
38
|
50
|
12
|
M 24
|
M 24
|
495
|
322
|
DIN 1810-A80-90
|
DIN 1810-A80-90
|
|
GN 350.1-80-33-A-ST
|
80
|
33
|
M 60 x 2
|
38
|
50
|
12
|
M 30
|
M 30
|
495
|
218
|
DIN 1810-A80-90
|
DIN 1810-A80-90
|
|
GN 350.1-80-39-A-ST
|
80
|
39
|
M 60 x 2
|
38
|
50
|
12
|
M 36
|
M 36
|
495
|
101
|
DIN 1810-A80-90
|
DIN 1810-A80-90
|
|
GN 350.1-25-6,6-AK-ST
|
25
|
6.6
|
M 15 x 1
|
20
|
24
|
4
|
M 6
|
M 6
|
40
|
30.7
|
DIN 1810-A25-28
|
DIN 1810-A25-28
|
|
GN 350.1-32-6,6-AK-ST
|
32
|
6.6
|
M 20 x 1
|
24
|
29
|
5
|
M 6
|
M 6
|
65
|
55.7
|
DIN 1810-A30-32
|
DIN 1810-A30-32
|
|
GN 350.1-32-9-AK-ST
|
32
|
9
|
M 20 x 1
|
24
|
29
|
5
|
M 8
|
M 8
|
65
|
48
|
DIN 1810-A30-32
|
DIN 1810-A30-32
|
|
GN 350.1-32-11-AK-ST
|
32
|
11
|
M 20 x 1
|
24
|
29
|
5
|
M 10
|
M 10
|
65
|
37.9
|
DIN 1810-A30-32
|
DIN 1810-A30-32
|
|
GN 350.1-45-11-AK-ST
|
45
|
11
|
M 30 x 1.5
|
29
|
36
|
7
|
M 10
|
M 10
|
120
|
92.9
|
DIN 1810-A45-50
|
DIN 1810-A45-50
|
|
GN 350.1-45-13,5-AK-ST
|
45
|
13.5
|
M 30 x 1.5
|
29
|
36
|
7
|
M 12
|
M 12
|
120
|
80.4
|
DIN 1810-A45-50
|
DIN 1810-A45-50
|
|
GN 350.1-45-17,5-AK-ST
|
45
|
17.5
|
M 30 x 1.5
|
29
|
36
|
7
|
M 16
|
M 16
|
120
|
45.5
|
DIN 1810-A45-50
|
DIN 1810-A45-50
|
|
GN 350.1-58-17,5-AK-ST
|
58
|
17.5
|
M 40 x 1.5
|
37
|
46
|
9
|
M 16
|
M 16
|
210
|
136
|
DIN 1810-A58-62
|
DIN 1810-A58-62
|
|
GN 350.1-58-22-AK-ST
|
58
|
22
|
M 40 x 1.5
|
37
|
46
|
9
|
M 20
|
M 20
|
210
|
90
|
DIN 1810-A58-62
|
DIN 1810-A58-62
|
|
GN 350.1-58-26-AK-ST
|
58
|
26
|
M 40 x 1.5
|
37
|
46
|
9
|
M 24
|
M 24
|
210
|
37
|
DIN 1810-A58-62
|
DIN 1810-A58-62
|
|
GN 350.1-70-22-AK-ST
|
70
|
22
|
M 50 x 1.5
|
44
|
54
|
10
|
M 20
|
M 20
|
330
|
210
|
DIN 1810-A68-75
|
DIN 1810-A68-75
|
|
GN 350.1-70-26-AK-ST
|
70
|
26
|
M 50 x 1.5
|
44
|
54
|
10
|
M 24
|
M 24
|
330
|
157
|
DIN 1810-A68-75
|
DIN 1810-A68-75
|
|
GN 350.1-70-33-AK-ST
|
70
|
33
|
M 50 x 1.5
|
44
|
54
|
10
|
M 30
|
M 30
|
330
|
53
|
DIN 1810-A68-75
|
DIN 1810-A68-75
|
|
GN 350.1-80-26-AK-ST
|
80
|
26
|
M 60 x 2
|
49
|
61
|
12
|
M 24
|
M 24
|
495
|
322
|
DIN 1810-A80-90
|
DIN 1810-A80-90
|
|
GN 350.1-80-33-AK-ST
|
80
|
33
|
M 60 x 2
|
49
|
61
|
12
|
M 30
|
M 30
|
495
|
218
|
DIN 1810-A80-90
|
DIN 1810-A80-90
|
|
GN 350.1-80-39-AK-ST
|
80
|
39
|
M 60 x 2
|
49
|
61
|
12
|
M 36
|
M 36
|
495
|
101
|
DIN 1810-A80-90
|
DIN 1810-A80-90
|

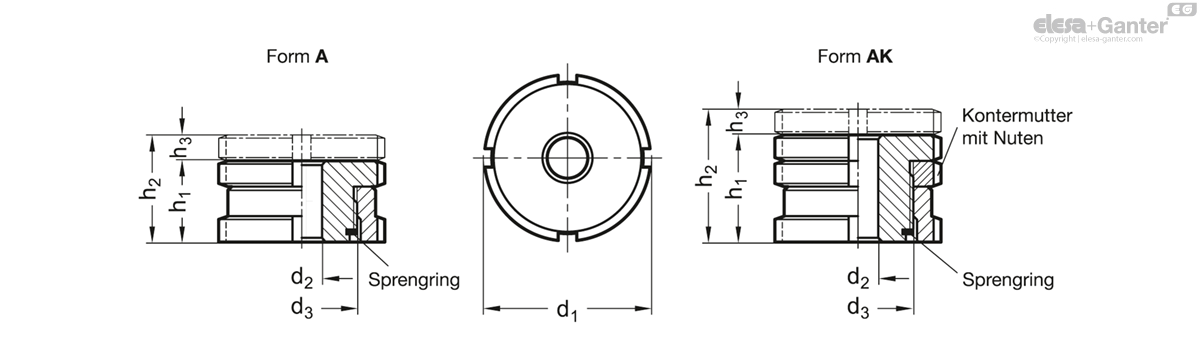

Form
- A: ohne Kontermutter
- AK: mit Kontermutter

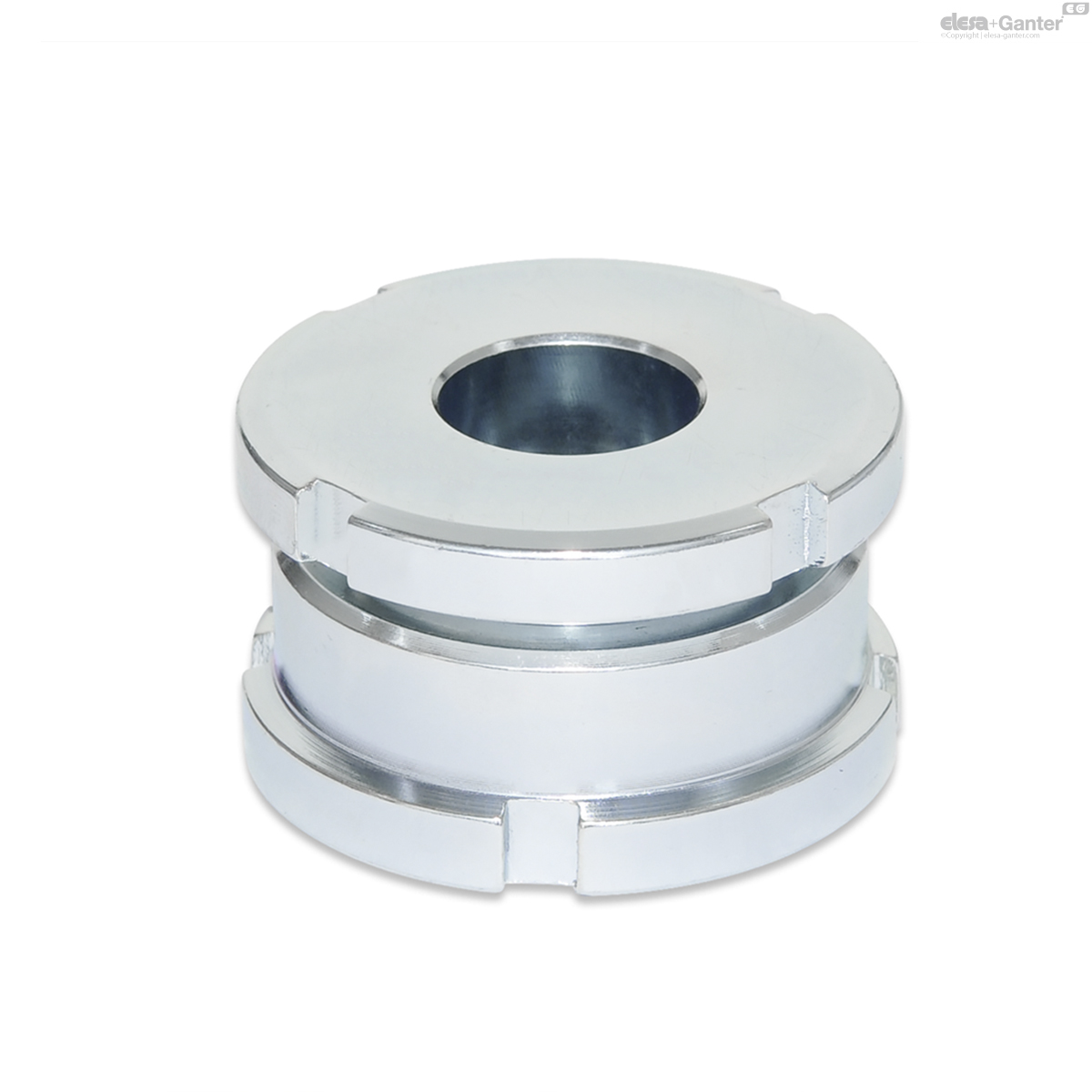

Ausführung in Stahl
Stahl, 1.7225 (42 CrMo 4V) ST
verzinkt, blau passiviert

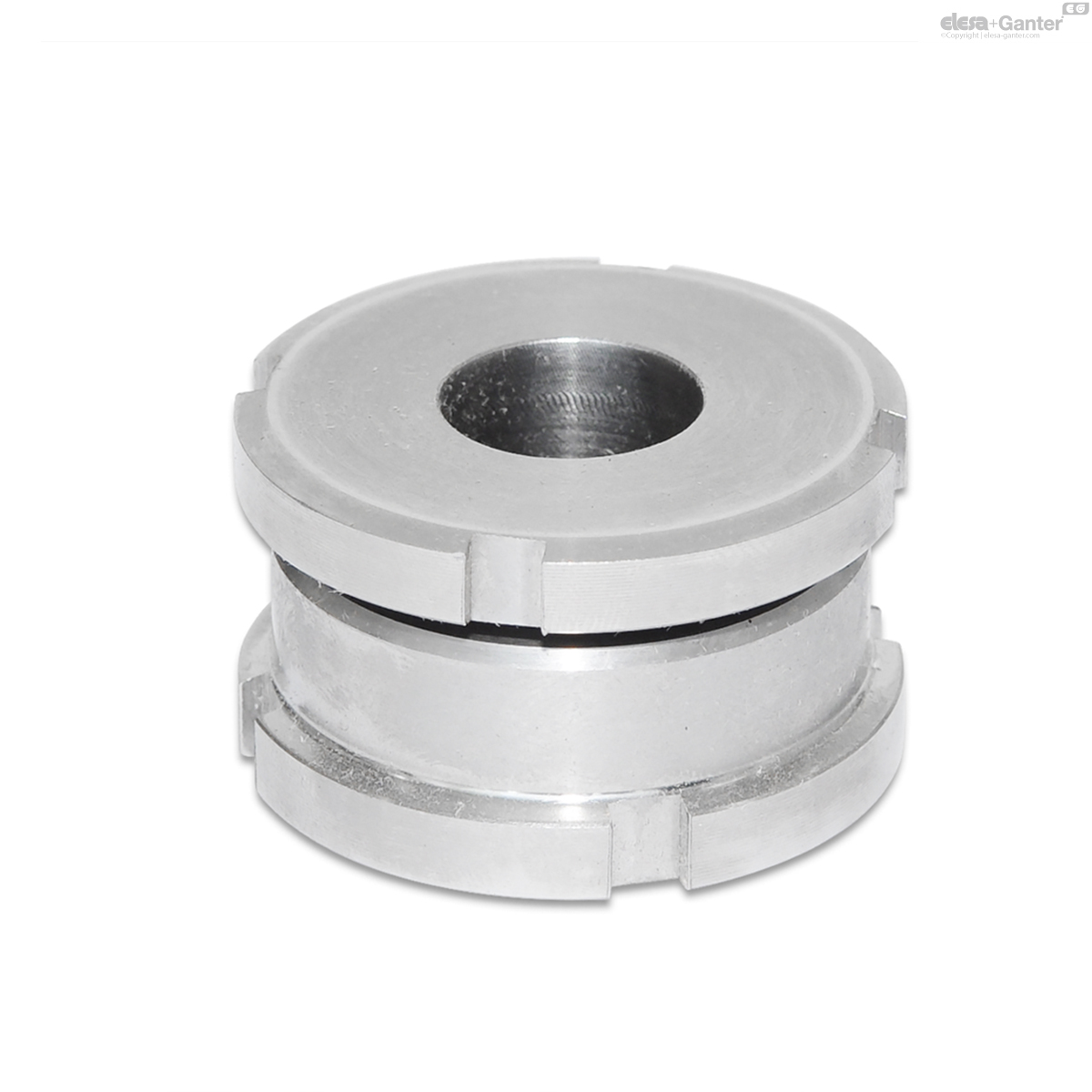

Ausführung in Edelstahl
Edelstahl nichtrostend, 1.4305 NI
(X 10 CrNiS 18-9)
F1: max. Gesamtbelastbarkeit
F2: max. Belastbarkeit nach Abzug der max. Vorspannkraft
- für Schrauben 8.8, µ = 0,125 (Stahl-Ausführung)
- für Schrauben 6.8, µ = 0,14 (Edelstahl-Ausführung)
Ausgleich-Elemente GN 350.1 werden zum Nivellieren, Justieren und Verbinden eingesetzt, wenn kleine Bauhöhen gegeben sind.
Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde besteht die Möglichkeit einer stufenlosen und präzisen Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 . Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.
- Hakenschlüssel DIN 1810 (Nummer siehe Tabelle)
Verwandte Produkte
DIN 1810
Hakenschlüssel
GN 350
Ausgleich-Elemente
Stahl / Edelstahl, hohe Ausführung

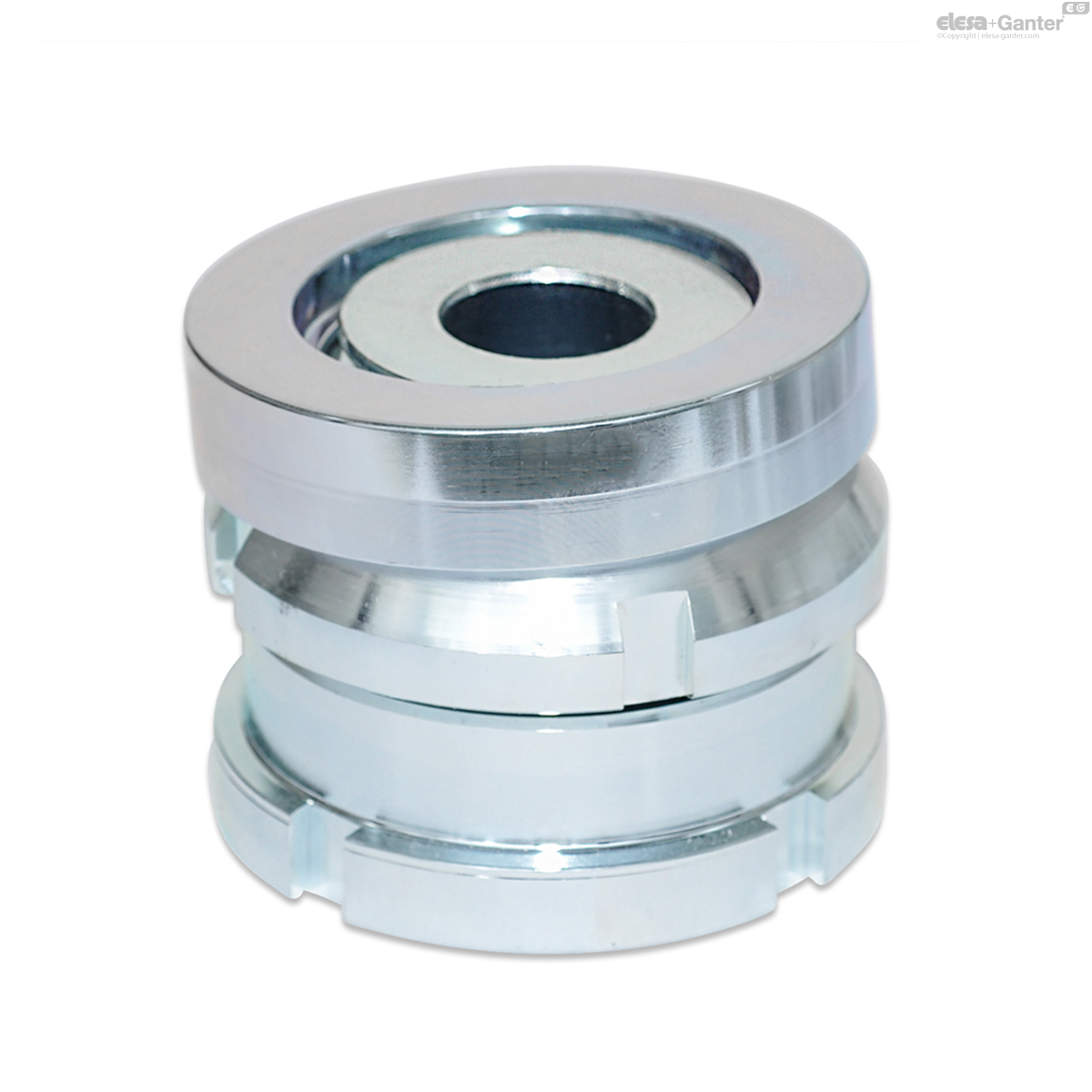

GN 350.2-ST
