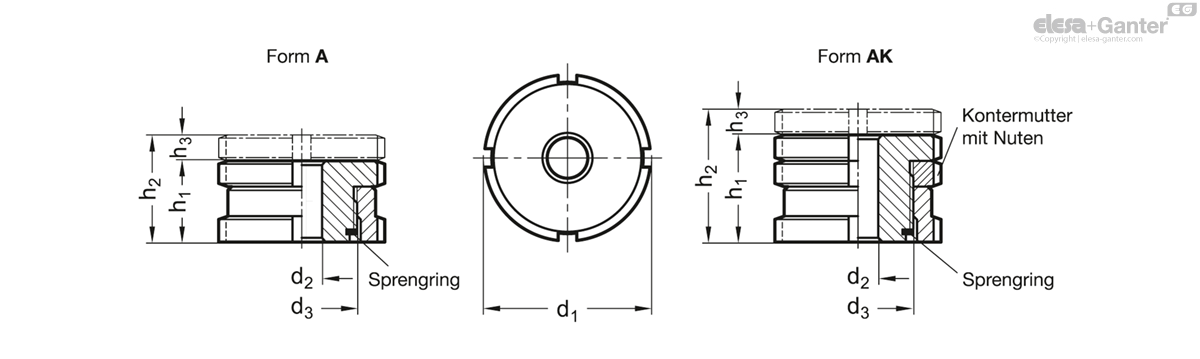

GN 350.1 Ausgleich-Elemente, Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 350.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 350.1-70-22-A-ST
- d1
- 70
- d2
- 22
- d3
- M 50 x 1.5
- h1
- 33
- h2
- 43
- h3
- 10
- For screw
- M 20
- r
- M 20
- Static load F
in kN - 330
- Static load F
in kN F1 - 210
- Code no. for
C-Spanner - DIN 1810-A68-75
- Static load F
in kN F2 - DIN 1810-A68-75
- 788
Form
- A: ohne Kontermutter
- AK: mit Kontermutter
Ausführung in Stahl
Stahl, 1.7225 (42 CrMo 4V) ST
verzinkt, blau passiviert
Ausführung in Edelstahl
Edelstahl nichtrostend, 1.4305 NI
(X 10 CrNiS 18-9)
F1: max. Gesamtbelastbarkeit
F2: max. Belastbarkeit nach Abzug der max. Vorspannkraft
- für Schrauben 8.8, µ = 0,125 (Stahl-Ausführung)
- für Schrauben 6.8, µ = 0,14 (Edelstahl-Ausführung)
Ausgleich-Elemente GN 350.1 werden zum Nivellieren, Justieren und Verbinden eingesetzt, wenn kleine Bauhöhen gegeben sind.
Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde besteht die Möglichkeit einer stufenlosen und präzisen Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 . Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.
- Hakenschlüssel DIN 1810 (Nummer siehe Tabelle)
