Technical datasheet

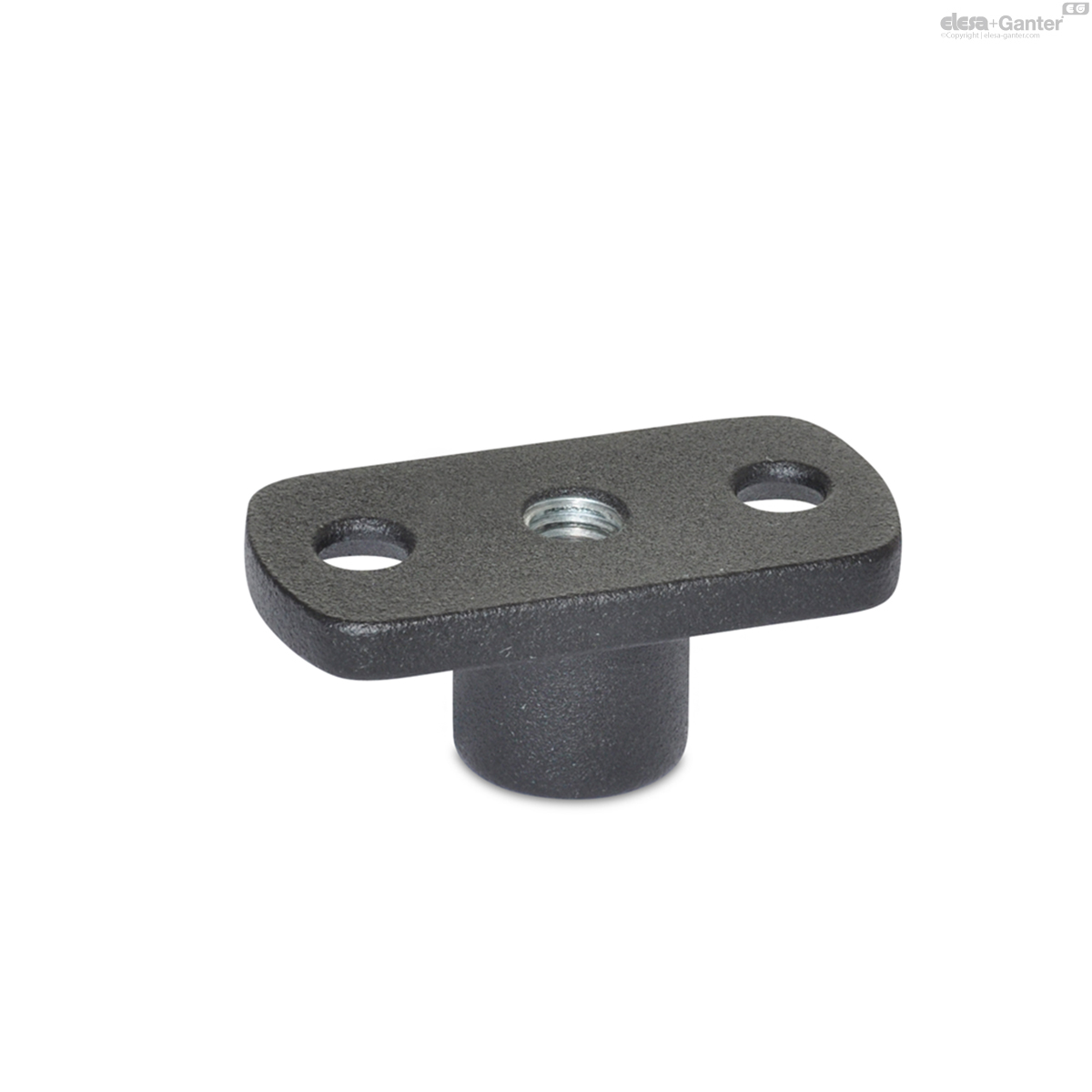

GN 3490Gewindeflansche
Gewindeflansche
für Profilsysteme
GN 3490
|
Katalog
|

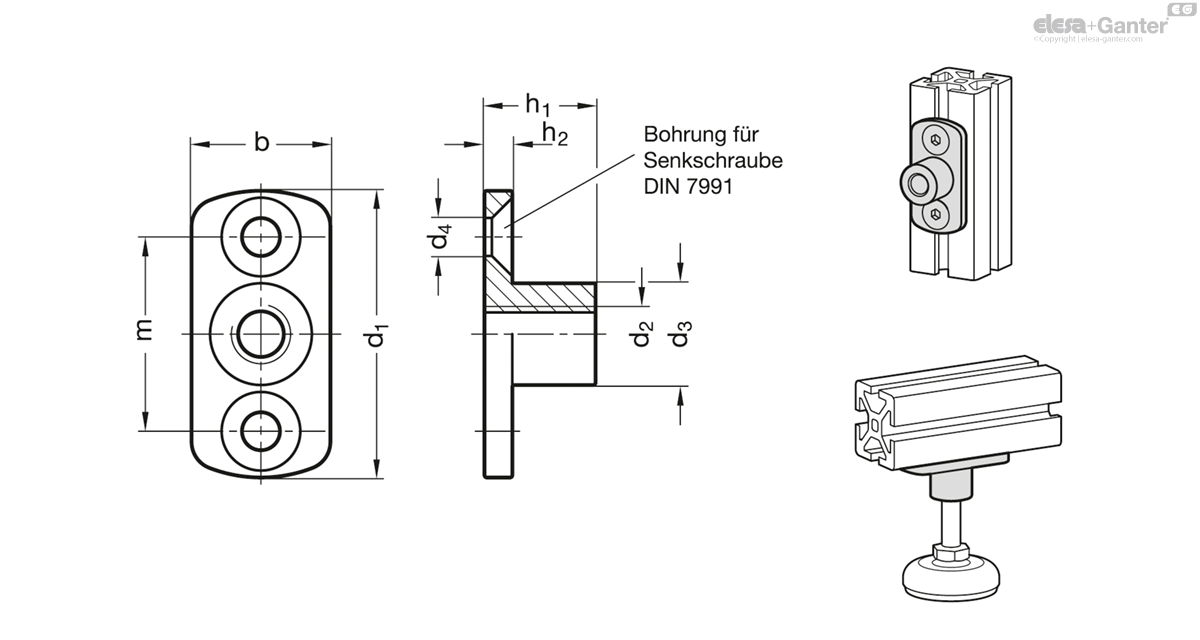

d1
|
d2
|
h1
|
b
|
d3
|
d4
|
h2
|
m
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
45
|
M 6
|
16
|
25
|
15
|
M 6
|
6
|
30
|
52
| ||
|
45
|
M 6
|
16
|
25
|
15
|
M 6
|
6
|
30
|
52
| ||
|
45
|
M 8
|
16
|
25
|
15
|
M 6
|
6
|
30
|
50
| ||
|
45
|
M 8
|
16
|
25
|
15
|
M 6
|
6
|
30
|
50
| ||
|
60
|
M 10
|
24
|
30
|
21.5
|
M 8
|
6
|
40
|
108
| ||
|
60
|
M 10
|
24
|
30
|
21.5
|
M 8
|
6
|
40
|
108
| ||
|
60
|
M 12
|
24
|
30
|
21.5
|
M 8
|
6
|
40
|
103
| ||
|
60
|
M 12
|
24
|
30
|
21.5
|
M 8
|
6
|
40
|
103
|
Stahlfeinguss
- verzinkt, blau passiviert ZB
- verzinkt und kunststoffbeschichtet schwarz, RAL 9005, strukturmatt SW
Gewindeflansche GN 3490 werden in Verbindung mit Profilsystemen eingesetzt und ermöglichen die Montage von verschiedenen Elementen wie z.B. Stellfüßen.
Je Gewindeflansch stehen Gewindeabmessungen zur Verfügung, die in Größe und Tiefe über die, durch die Profilnut vorgegebenen, Maße hinausgehen.
