3490-60-M10-24-ZB GN 3490 Gewindeflansche

3490-60-M10-24-ZB

GN 3490 Gewindeflansche

für Profilsysteme
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 3490

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 3490-60-M10-24-ZB
d1
60
d2
M 10
h1
24
b
30
d3
21.5
d4
M 8
h2
6
m
40
108

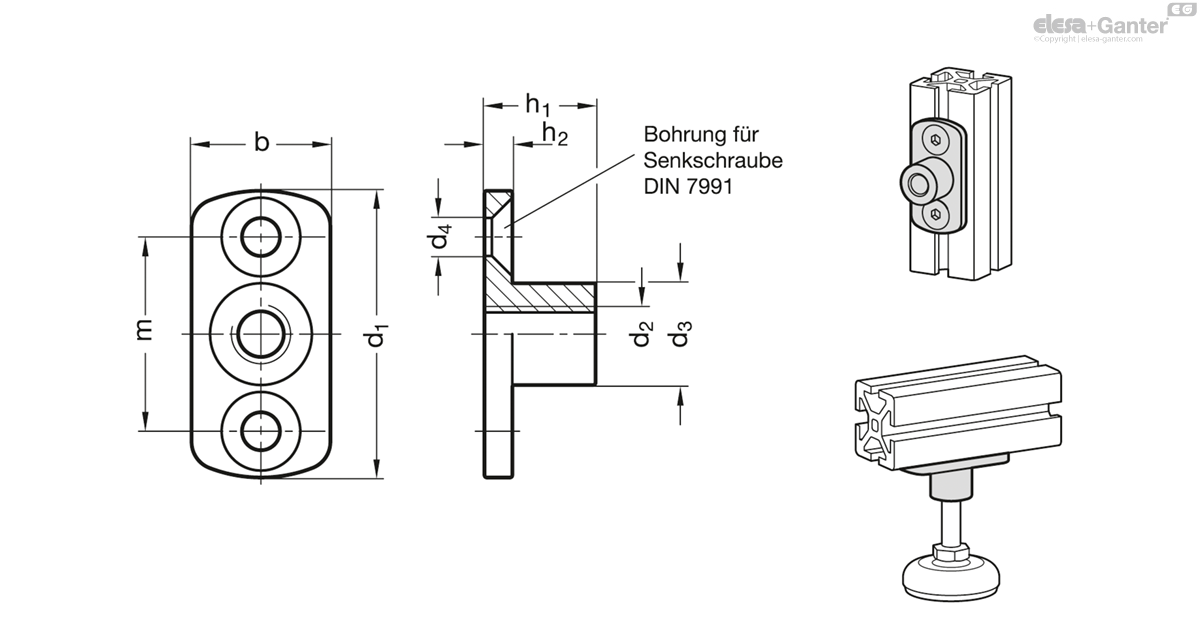

3490-60-M10-24-ZB drawing

Stahlfeinguss

  • verzinkt, blau passiviert ZB
  • verzinkt und kunststoffbeschichtet schwarz, RAL 9005, strukturmatt SW

Gewindeflansche GN 3490 werden in Verbindung mit Profilsystemen eingesetzt und ermöglichen die Montage von verschiedenen Elementen wie z.B. Stellfüßen.

Je Gewindeflansch stehen Gewindeabmessungen zur Verfügung, die in Größe und Tiefe über die, durch die Profilnut vorgegebenen, Maße hinausgehen.
