GN 331-T1-2Rohrgriffe

mit 1 Taster, mit Not-Aus-Schalter

Rohr Aluminium, Füße Zink-Druckguss, mit elektrischer Schaltfunktion

  • Icons/__logo__RoHS__.png
pdf Other documents
mit 1 Taster, mit Not-Aus-Schalter
mit 1 Taster, mit Not-Aus-Schalter
GN 331-T1-2
mit 1 Taster, mit Not-Aus-Schalter
GN 331-T0-2
ohne Taster, mit Not-Aus-Schalter
GN 331-T2-1
mit 2 Taster, ohne Not-Aus-Schalter
GN 331-T2-2
mit 2 Taster, mit Not-Aus-Schalter
GN 331-T1-1
mit 1 Taster, ohne Not-Aus-Schalter
EL - Eloxiert, naturfarben
SW - RAL 9005

GN 331-T1-2

Zurücksetzen
Katalog

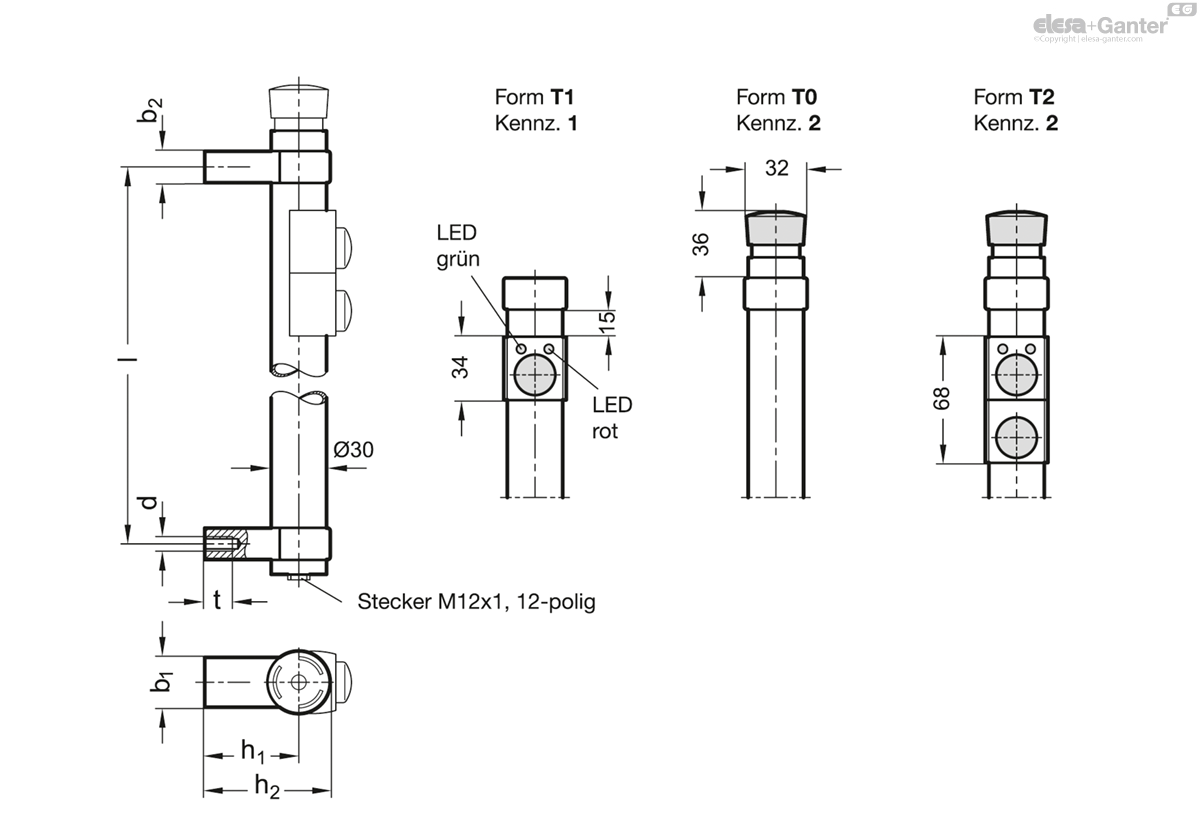

l ±0.25
d
b1
b2
h1
h2
t min.
GN 331-200-SW-T1-2
200
M 8
27
17
51
68
15
488
GN 331-300-SW-T1-2
300
M 8
27
17
51
68
15
680

Form

  • T0: ohne Taster
  • T1: mit 1 Taster
  • T2: mit 2 Taster

Kennziffer

  • 1: ohne Not-Aus-Schalter
  • 2: mit Not-Aus-Schalter

Griffrohr

Aluminium, Wandstärke 1,5 mm

  • kunststoffbeschichtet
  • schwarz, RAL 9005, strukturmatt SW
  • eloxiert, naturfarben EL

Grifffüße

Zink-Druckguss

kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt

Deckel bei Kennziffer 1

(statt Not-Aus-Schalter)

Kunststoff, hellgrau

Einsatztemperatur -25 °C bis +55 °C

Rohrgriffe GN 331 sind in unterschiedlichen Ausstattungen bezüglich Not-Aus-Schaltern und Tastern erhältlich. Mit ihnen kann die Betätigung einzelner Funktionen einer Maschinensteuerung wie z.B. die Entriegelung der Sicherheitszuhaltung einer Gehäusetüre direkt am Griff erfolgen.

Die realisierbaren Schaltungen hängen von der Ausstattung ab und sind nachfolgend aufgeführt. Bei den Formen T1 und T2 wird je Taster ein Set Kappen, bestehend aus den Farben rot, grün und blau mitgeliefert.

Unabhängig von der Betätigung der Taster leuchtet die rote oder grüne LED und kann z.B. als Statusanzeige einer Steuerung dienen.

  • GN 330 Kabel mit Anschlusskupplung (12-polig, 5 oder 10 Meter lang)
Kenndaten der Standardausführungen GN 331
Die Rohrgriffe tragen das CE-Zeichen, Niederspannungsrichtlinie 2014 / 35 / EU
Not-Aus-Schalter2-kanalig, Öffnerkontakte____logo__331m2__
1. Taster mit 2 LEDWechselkontakt____logo__331m3__
LED, rot und grün____logo__331_SB-12659-0__
2. TasterSchließerkontakt____logo__331m5__
Anschlussart, SteckerbelegungStecker M12x1, 12-polig____logo__331m6__
Schaltspannung / Schaltstrommax. 24 V DC / max. 0.5 A-
Betriebsspannung (LEDs)24 V DC ± 15 % / 10 mA-
SchutzklasseKennziffer 1: IP 67 (in verschraubtem Zustand)-
Kennziffer 2: IP 54
Tasterfarbepro Taster wird ein Set Kappen mitgeliefert, in den Farben: rot, grün, blau-
Zusätzliche Varianten in Sonderausführung
Not-Aus-Schalter1-kanalig____logo__331m7__
Anzahl der Taster > 2 Taster wahlweise mitSchließerkontakt____logo__331m8__
Öffnerkontakt____logo__331m9__
Wechselkontakt____logo__331m10__
Taster mit Beschriftungsfeld____logo__331m11__
