GN 321.5-DSicherheits-Handräder

mit drehbarem Griff

Aluminium, mit Nadellager

Technical datasheet

GN 321.5-D

Zurücksetzen

Katalog	d₁	d₂ H7 Bore with keyway	d₃	d₄ max.	l₁	l₂	l₃	l₄ ≈	r	w min.	Ø Handle GN 598	Coupling GN 000.5 Size

GN 321.5-125-K12-D-DR	125	K 12	29	17	42	18	12	67.5	54	4	23	1
GN 321.5-140-K12-D-DR	140	K 12	29	17	42	19	12	67.5	61	4	23	1
GN 321.5-140-K14-D-DR	140	K 14	33	21	48	19	14	67.5	61	4	23	2
GN 321.5-160-K14-D-DR	160	K 14	33	21	48	20	14	82.5	71	4	26	2
GN 321.5-200-K18-D-DR	200	K 18	39	26	50	24	13	82.5	89	4	26	3
GN 321.5-250-K22-D-DR	250	K 22	46	30	54	28	13	92.5	113	4	28	4

Form

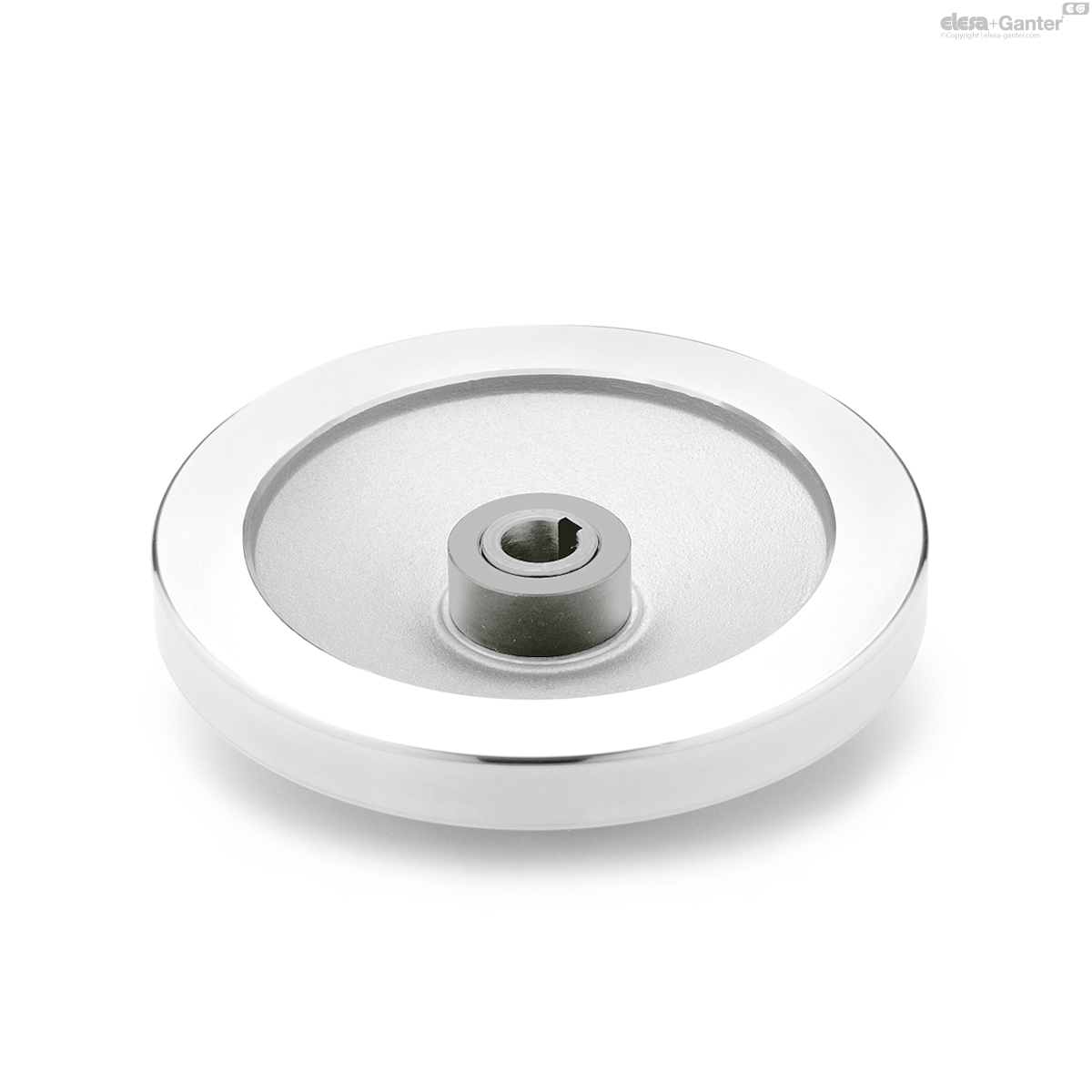

A: ohne Griff
D: mit drehbarem Stahlgriff

Kennzeichen

ZI: Einkuppeln durch Ziehen
DR: Einkuppeln durch Drücken

Radkörper

Aluminium

Nabe bearbeitet

Radkranz

gedreht

Rundlauf- und Planlaufabweichung < 0,4

Radkranz hochglanzpoliert

Unbearbeitete Flächen gestrahlt

Kupplungssatz GN 000.5 mit Nadellager

Stahl

gehärtet

Laufflächen geschliffen

Drehbarer Griff GN 598

Stahl

kunststoffbeschichtet

Schwarz, strukturmatt

Achsteil Stahl

verzinkt, blau passiviert

Bei Sicherheits-Handrädern GN 321.5 wird im unbetätigten Zustand die Drehbewegung der Welle nicht auf den Radkörper übertragen. Zum Antreiben und Verstellen wird je nach Kennzeichen der Kupplungssatz durch Drücken bzw. Ziehen eingekuppelt. Beim Loslassen kuppelt sich dieser durch Federkraft wieder aus.

Bei der Form D werden schnelle Verstellbewegungen über den drehbar gelagerten Zylindergriff ergonomisch eingeleitet. Das präzise Einstellen erfolgt über den Radkranz.
