GN 2282-MSR-6Längslibellen

silber, RAL 9006, strukturmatt, 6 Winkelminuten, pro 2 mm Blasenweg

Gehäuse aus Messing, zum Anschrauben

Technical datasheet

silber, RAL 9006, strukturmatt, 6 Winkelminuten, pro 2 mm Blasenweg

GN 2282-MSR-6

silber, RAL 9006, strukturmatt, 6 Winkelminuten, pro 2 mm Blasenweg

GN 2282-MSR-50

silber, RAL 9006, strukturmatt, 50 Winkelminuten, pro 2 mm Blasenweg

GN 2282-MSW-50

schwarz, RAL 9005, strukturmatt, 50 Winkelminuten, pro 2 mm Blasenweg

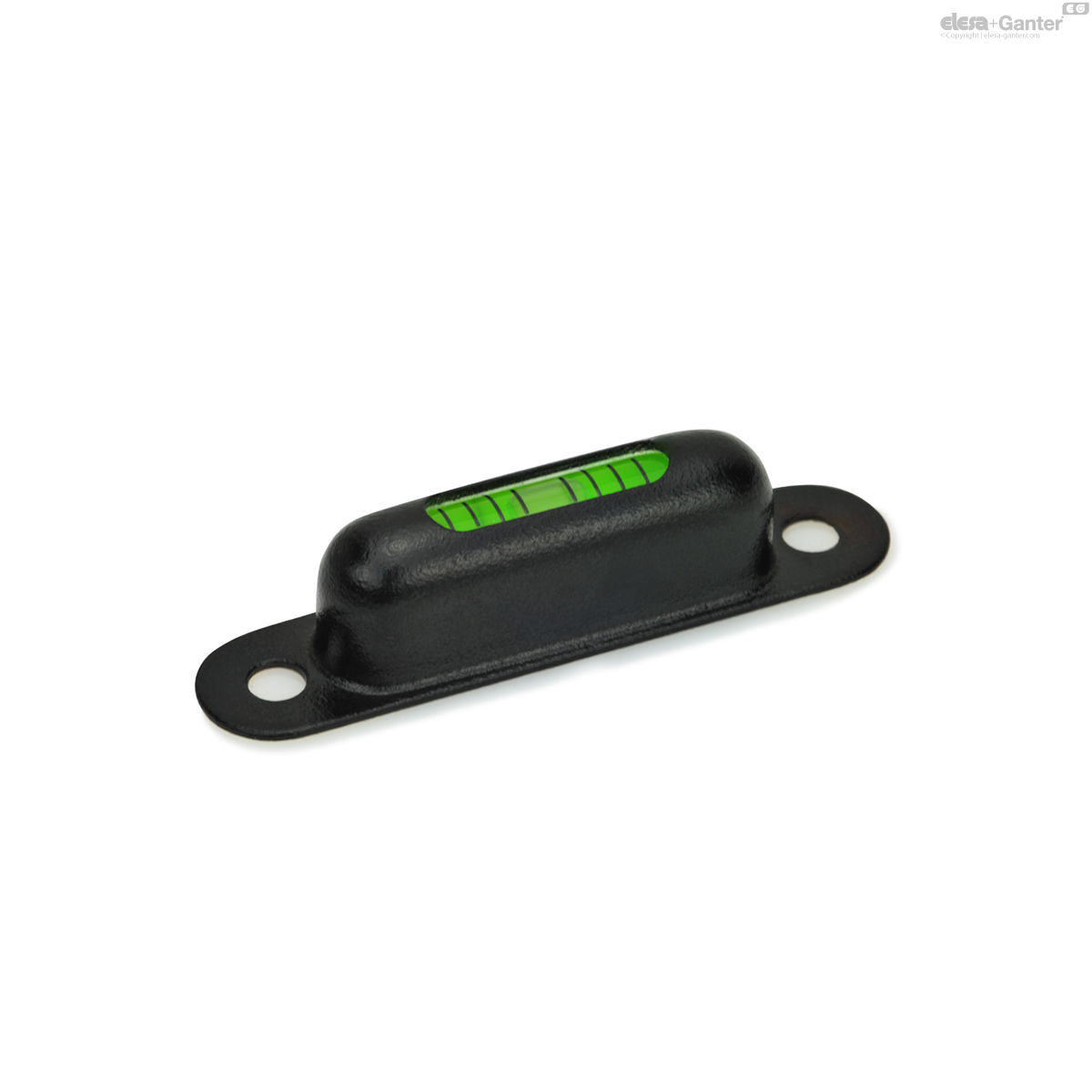

GN 2282-MSW-6

schwarz, RAL 9005, strukturmatt, 6 Winkelminuten, pro 2 mm Blasenweg

GN 2282-MSR-6

Zurücksetzen

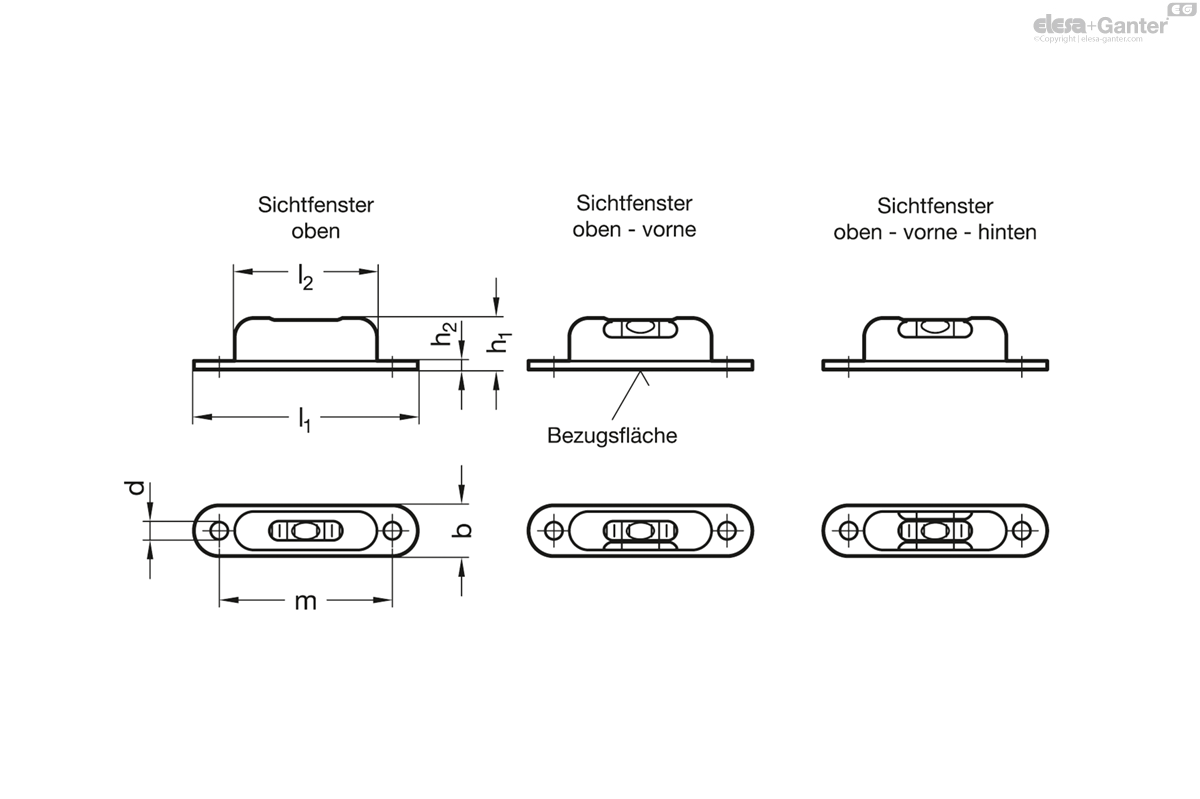

Katalog	l₁	b	d	h₁	h₂	l₂	m

GN 2282-MSR-57-G-6-1	57	12	4.5	13	1	37	45	13

Empfindlichkeit

6 Winkelminuten, pro 2 mm Blasenweg
50 Winkelminuten, pro 2 mm Blasenweg

Kennziffer

1: Sichtfenster oben

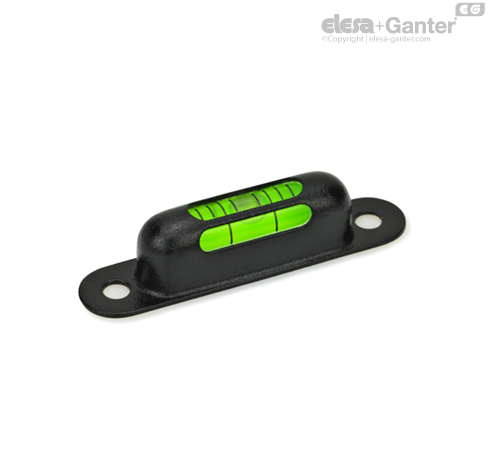

2: Sichtfenster oben - vorne

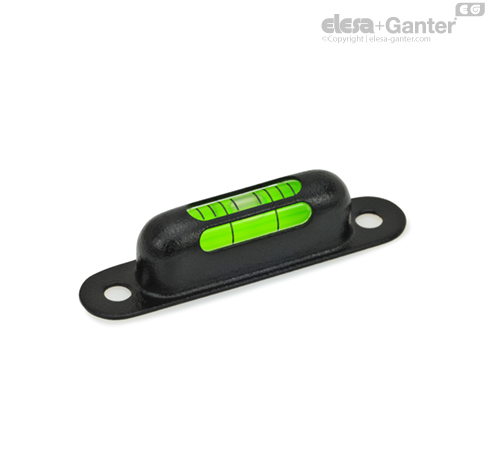

3: Sichtfenster oben - vorne - hinten

Gehäuse

Messing

kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt MSW

silber, RAL 9006, strukturmatt MSR

Libelleneinsatz

Glas-Kunststoffkörper

Füllung

grün-transparent G

Vergussmasse

mineralisch

Längslibellen GN 2282 zum Anschrauben werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.

Die Libellen sind zur überschliffenen Bezugsfläche so ausgerichtet, dass sich die Blase mittig zu den Markierungsstrichen befindet, wenn die Horizontallage der Auflagefläche in Längsrichtung erreicht ist.
