Technical datasheet

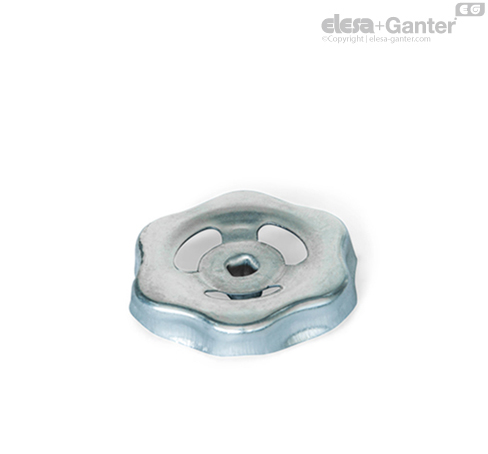

GN 227.7Handräder
Handräder
Stahlblech, für Armaturen
|
Katalog
|
d1
|
s1
|
s2
|
d2
|
l1
|
l2 ±1
|
Spokes no.
|
Thickness of
pressed steel |
|
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
GN 227.7-125-VK11-SWK
|
125
|
VK 11
|
12.7
|
28
|
17
|
31
|
3
|
1.2
|
240
|
|
GN 227.7-150-VK12-SWK
|
150
|
VK 12
|
13.8
|
30
|
18
|
33.5
|
3
|
1.5
|
360
|
|
GN 227.7-200-VK14-SWK
|
200
|
VK 14
|
16
|
35
|
20
|
40.5
|
3
|
2
|
750
|
|
GN 227.7-250-VK17-SWK
|
250
|
VK 17
|
19.25
|
36
|
23
|
47
|
4
|
2
|
1100
|
|
GN 227.7-300-VK19-SWK
|
300
|
VK 19
|
21.8
|
42
|
28
|
59
|
5
|
2
|
1600
|
|
GN 227.7-400-VK24-SWK
|
400
|
VK 24
|
27
|
48
|
30
|
66
|
5
|
2.5
|
3100
|
Stahlblech
Stahlblech
kathodisch tauchlackiert (KTL)
- schwarz, RAL 9005 SWK
- rot, RAL 3000 RTK
- Nabe
- Stahl, angeschweißt

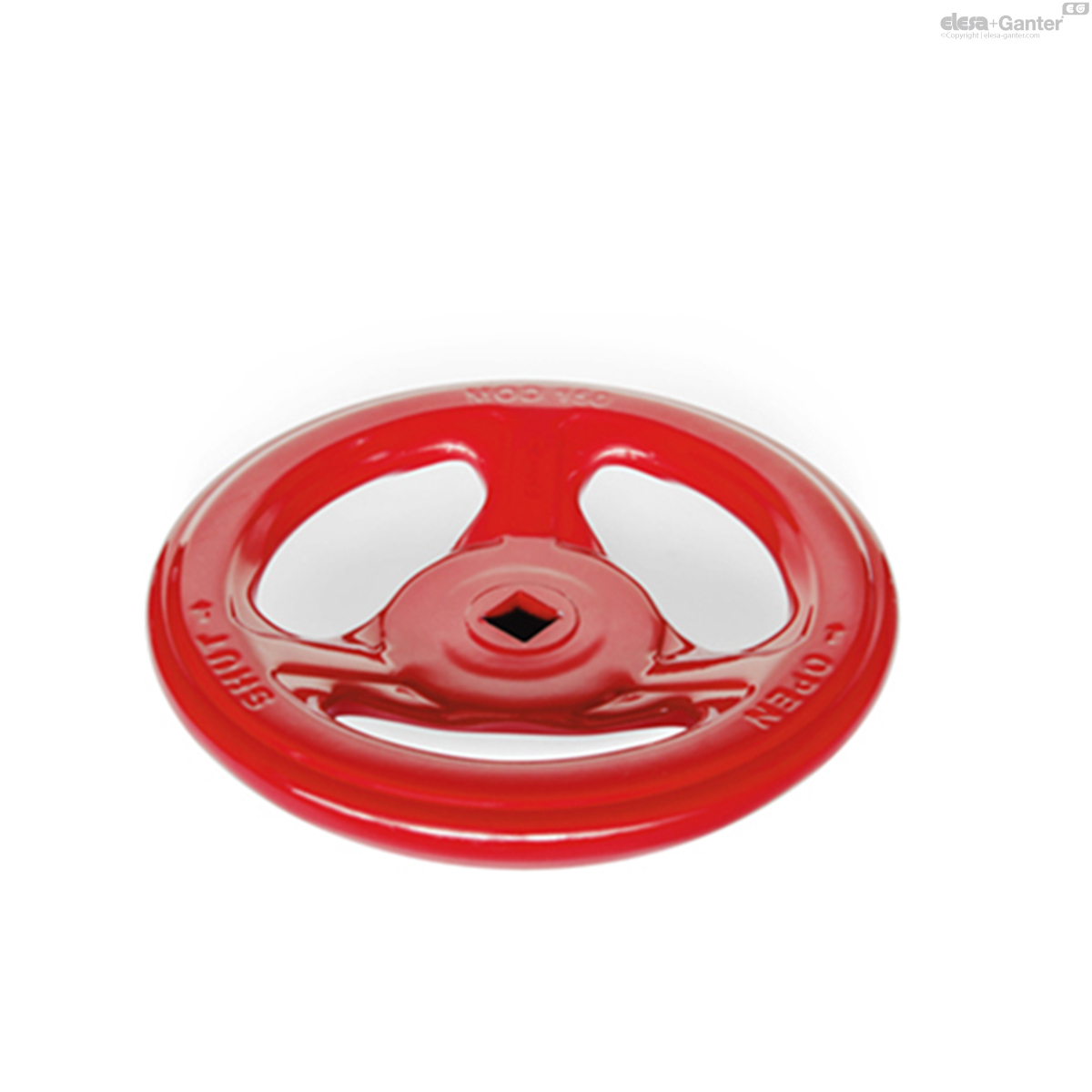

Handräder GN 227.7 besitzen eine hohe mechanische Festigkeit und eine durch die Lackierung erhöhte Korrosionsbeständigkeit. Sie sind unempfindlich gegen Stöße und Schläge.
Der konische Nabenvierkant erlaubt eine einfache Montage mit festem Sitz. Aufgrund der geschlossenen Form werden Verletzungen bei der Bedienung durch scharfe Kanten vermieden. Die eingeprägte Beschriftung „SHUT“ und „OPEN“ hilft bei der sicheren und korrekten Bedienung von Armaturen.
- GN 184 Vorlegescheiben
