GN 2276-AVKreuzlibellen

ausgerichtet, Montage von der Vorderseite (nicht justierbar)

zum Anschrauben

Technical datasheet

ausgerichtet, Montage von der Vorderseite (nicht justierbar)

GN 2276-AV

ausgerichtet, Montage von der Vorderseite (nicht justierbar)

GN 2276-JV

justierbar, Montage von der Vorderseite

GN 2276-AV

Zurücksetzen

Katalog	d₁	d₂	d₃	d₄	h₁	h₂	m₁	m₂	m₃

GN 2276-ALS-62-G-6-AV	62	3.4	6.3	52	13	9.8	18.4	6.7	25.1	94
GN 2276-ALS-62-G-50-AV	62	3.4	6.3	52	13	9.8	18.4	6.7	25.1	94

Empfindlichkeit

6: Winkelminuten, pro 2 mm Blasenweg

50: Winkelminuten, pro 2 mm Blasenweg

Form

Form AV: ausgerichtet, Montage von der Vorderseite (nicht justierbar)

Form JV: justierbar, Montage von der Vorderseite

Gehäuse

Aluminium

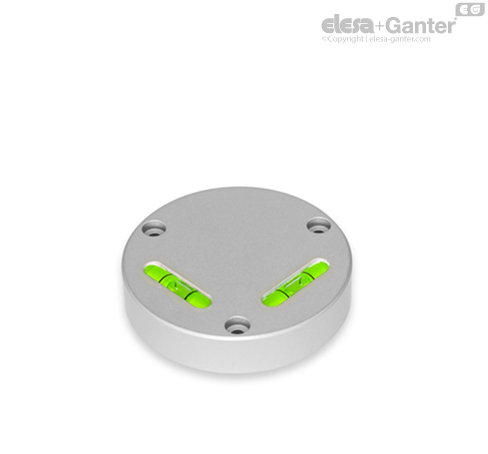

eloxiert, naturfarben ALN

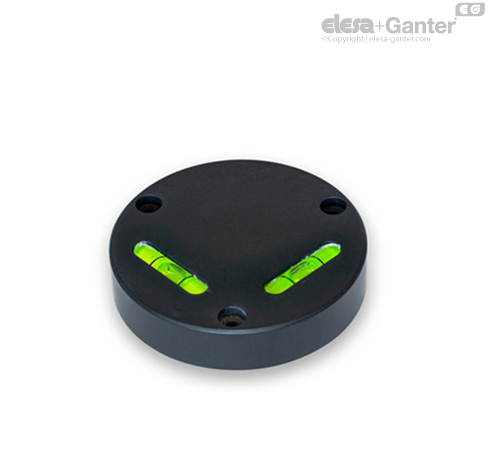

eloxiert, schwarz ALS

Libelleneinsatz

Glaskörper

Füllung

grün-transparent G

Vergussmasse

mineralisch

Kreuzlibellen GN 2276 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.

Die Libellen der Form AV sind zur Bezugsfläche so ausgerichtet, dass sich die Blasen mittig zu den Markierungsstrichen befinden, wenn die Horizontallage der Auflagefläche erreicht ist.

Die Libellen der Form JV werden beim Montieren über die um 120° versetzt angeordneten Befestigungsbohrungen ausgerichtet.

Eine Ausrichtkugel an der Unterseite dient dabei als Kipppunkt. Durch gezieltes Anziehen lässt sich die Neigungsposition erreichen, bei der sich die Blasen innerhalb der mittigen Markierungsstriche befinden.

Füllung farblos-transparent

andere Empfindlichkeiten

Begriffsdefinition

Eine Libelle ist ein mit einer Flüssigkeit und einer Gasblase gefüllter Hohlkörper zur Überprüfung der horizontalen Lage eines Gegenstandes. Die Position der Gasblase in der Flüssigkeit zeigt den Winkel und die Richtung an, um den der Gegenstand gegenüber der Horizontalebene geneigt ist.

Funktionsprinzip

Der Hohlraum, in dem sich Flüssigkeit und Gasblase befinden, ist auf der Oberseite mit einem definierten Radius versehen, so dass die Gasblase durch ihren Auftrieb immer an der höchsten Stelle aufschwimmt.

Der transparente obere Teil weist normalerweise Markierungen oder einen Kreis um die mittlere Position herum auf. Wenn sich die Gasblase genau in der Mitte der Markierung befindet und die Luftlibelle korrekt ausgerichtet ist, befindet sich der zu prüfende Gegenstand in der horizontalen Position.

Libellenformen

Es wird zwischen Dosen- und Längslibellen unterschieden.

Dosenlibellen messen gleichzeitig Neigungswinkel und Winkellage z.B. einer Ebene, wogegen Längslibellen den Neigungswinkel nur eindimensional entlang der Libellenachse anzeigen.

Empfindlichkeit

Die Empfindlichkeit von Libellen wird als Neigungswinkel angegeben, z. B. 30 Winkelminuten bzw. 0,5 Grad. Dies ist der Neigungswinkel, um den die Libelle geneigt werden muss, damit sich die Blase um 2 mm bewegt. Eine Libelle mit einer Empfindlichkeit von 6 Winkelminuten hat somit eine höhere Empflindlichkeit, als eine Libelle mit einer Empfindlichkeit von 30 Winkelminuten.

Neigungswinkel und Höhendifferenz

Teilweise wird die Empfindlichkeit auch in Millimeter pro Meter, also als Höhenunterschied pro Längeneinheit angegeben. Dabei kann die nebenstehende Vergleichstabelle herangezogen werden.

Höhendifferenz	Winkel w	-
in Millimeter pro Meter	in Winkelminuten	Grad, dezimal
0.3	1	0.0167
0.9	3	0.0500
1.7	6	0.1000
2.9	10	0.1667
5.8	20	0.3333
8.7	30	0.5000
11.6	40	0.6667
14.5	50	0.8333
17.5	60	1.0000
