Technical datasheet
GN 223-BSchalterknebel
ohne Nabennut
Stahl
|
Katalog
|

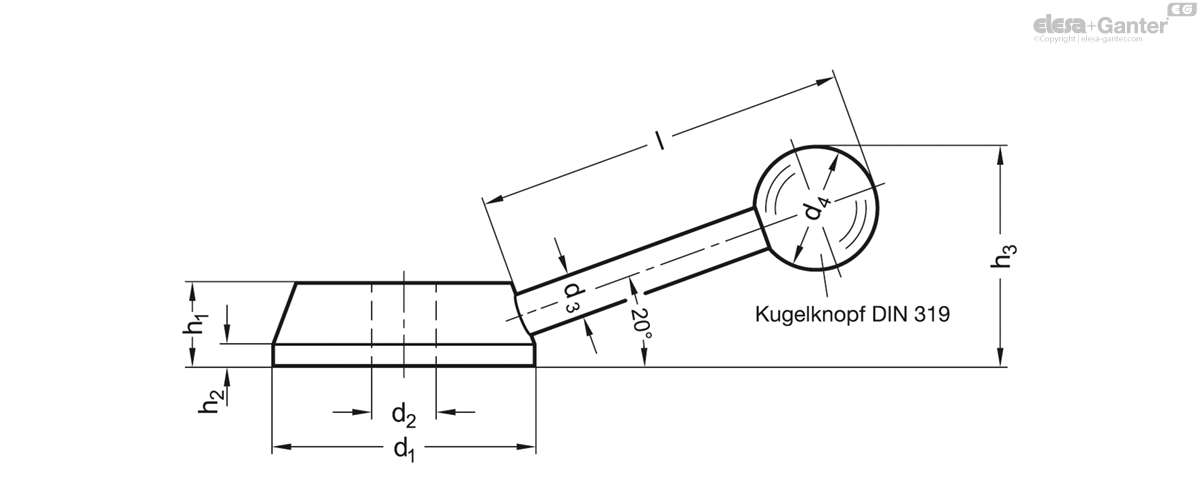

d1
|
d2 H7
|
d3
|
d4
|
h1
|
h2
|
h3 ≈
|
Length l ≈
|
|
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
GN 223-25-B8
|
25
|
B 8
|
6
|
16
|
14
|
5
|
35
|
45
|
45
|
|
GN 223-32-B10
|
32
|
B 10
|
8
|
20
|
18
|
6.5
|
48
|
62
|
103
|
|
GN 223-40-B12
|
40
|
B 12
|
10
|
30
|
22
|
8.5
|
77
|
95
|
214
|
|
GN 223-52-B16
|
52
|
B 16
|
14
|
40
|
28
|
11
|
96
|
136
|
500
|
Bohrungskennzeichen
Bohrungskennzeichen

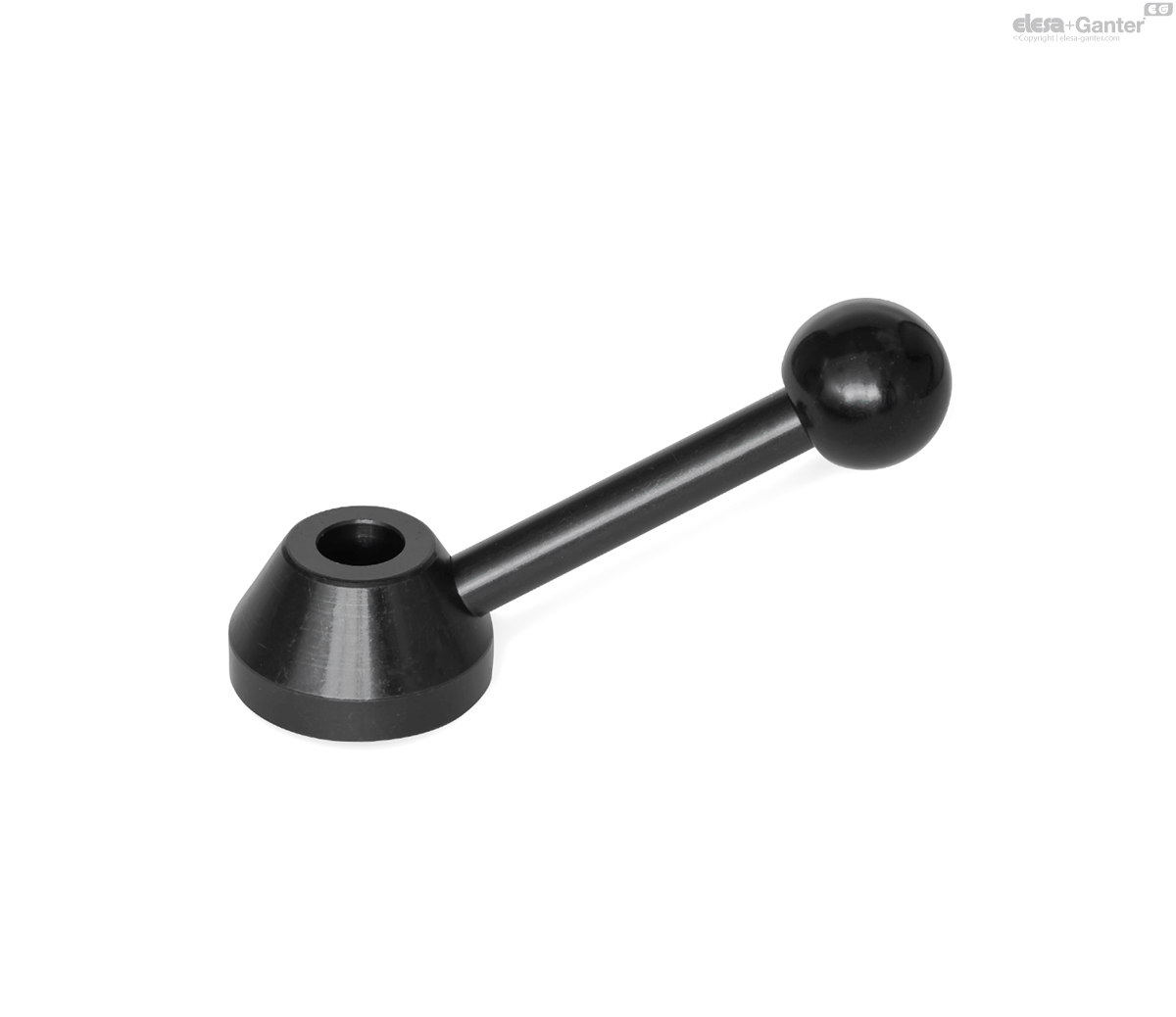

- B: ohne Nabennut

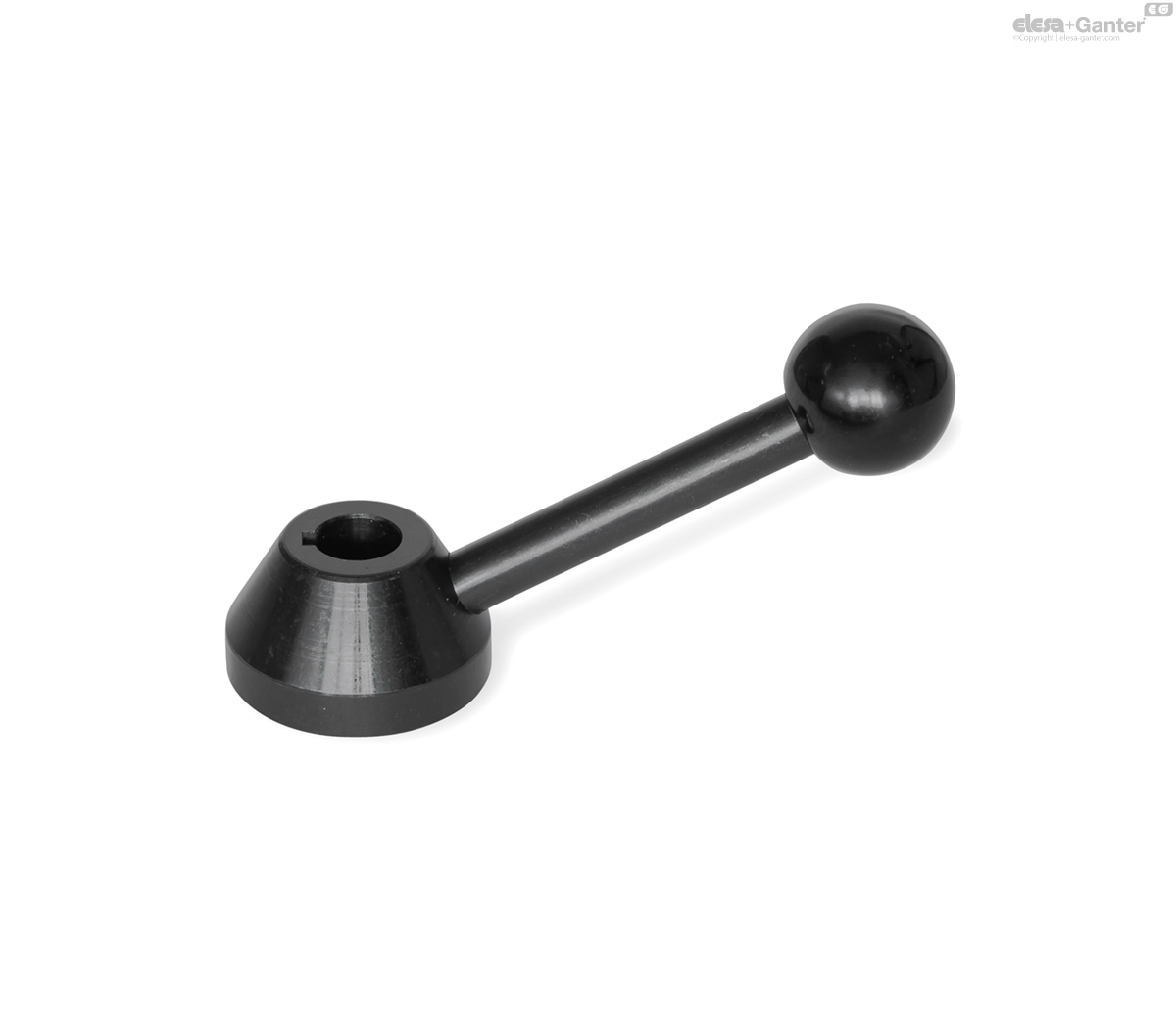

- K: mit Nabennut DIN 6885-1 P9
- V: mit Vierkant DIN 79
Nabe / Schaft
Nabe / Schaft
Stahl
brüniert
Kugelknopf DIN 319
Kugelknopf DIN 319
Kunststoff, Phenolharz (PF)
schwarz, glänzend
