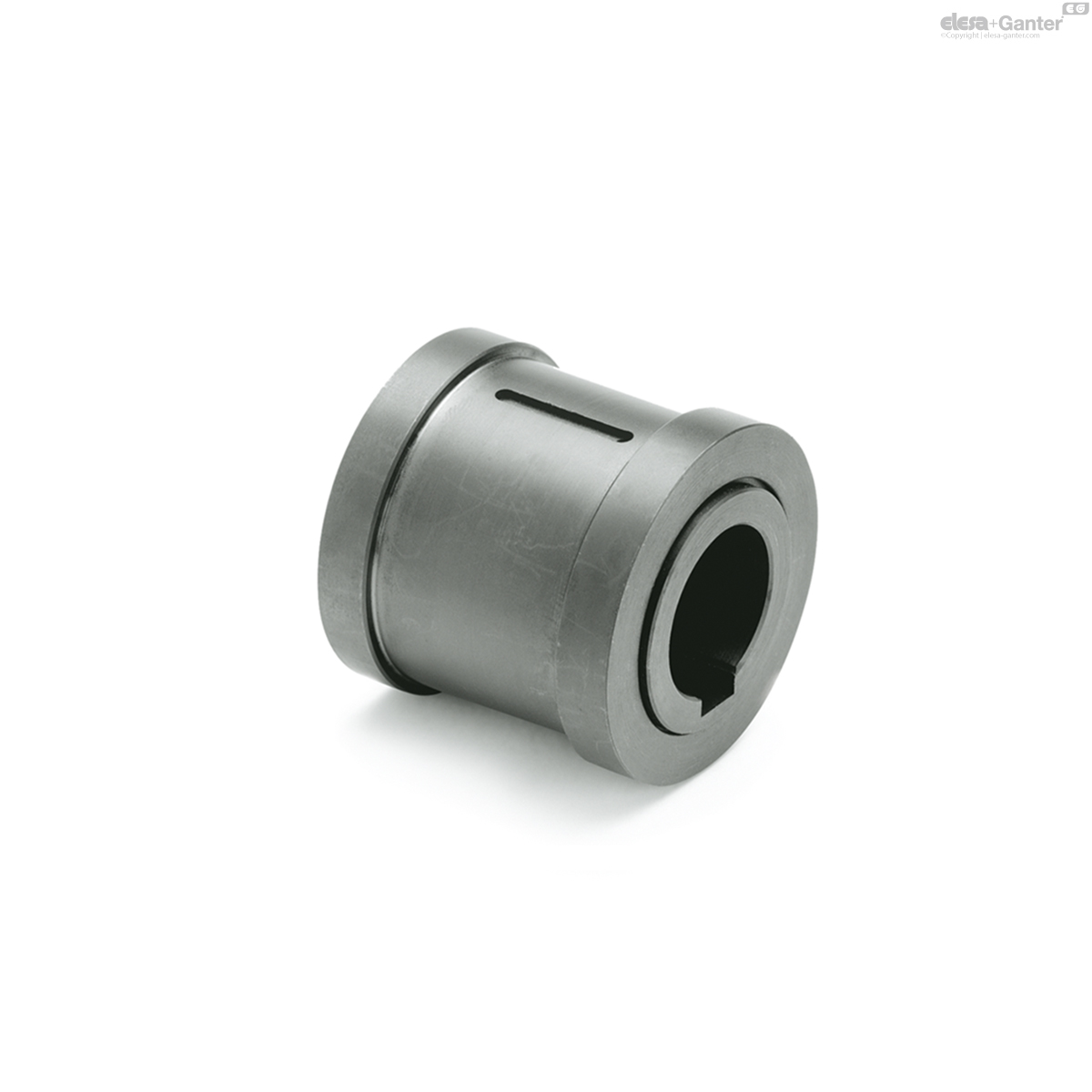

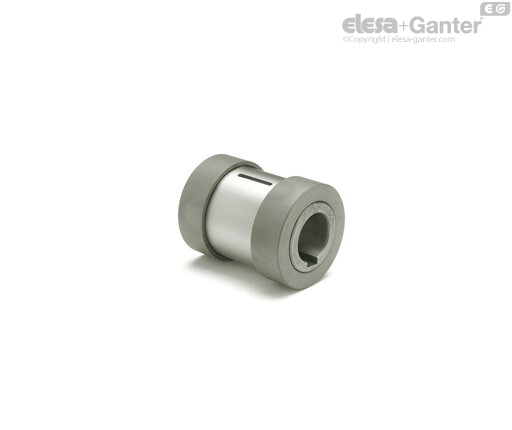

GN 000.5Kupplungssätze

Kupplungssätze

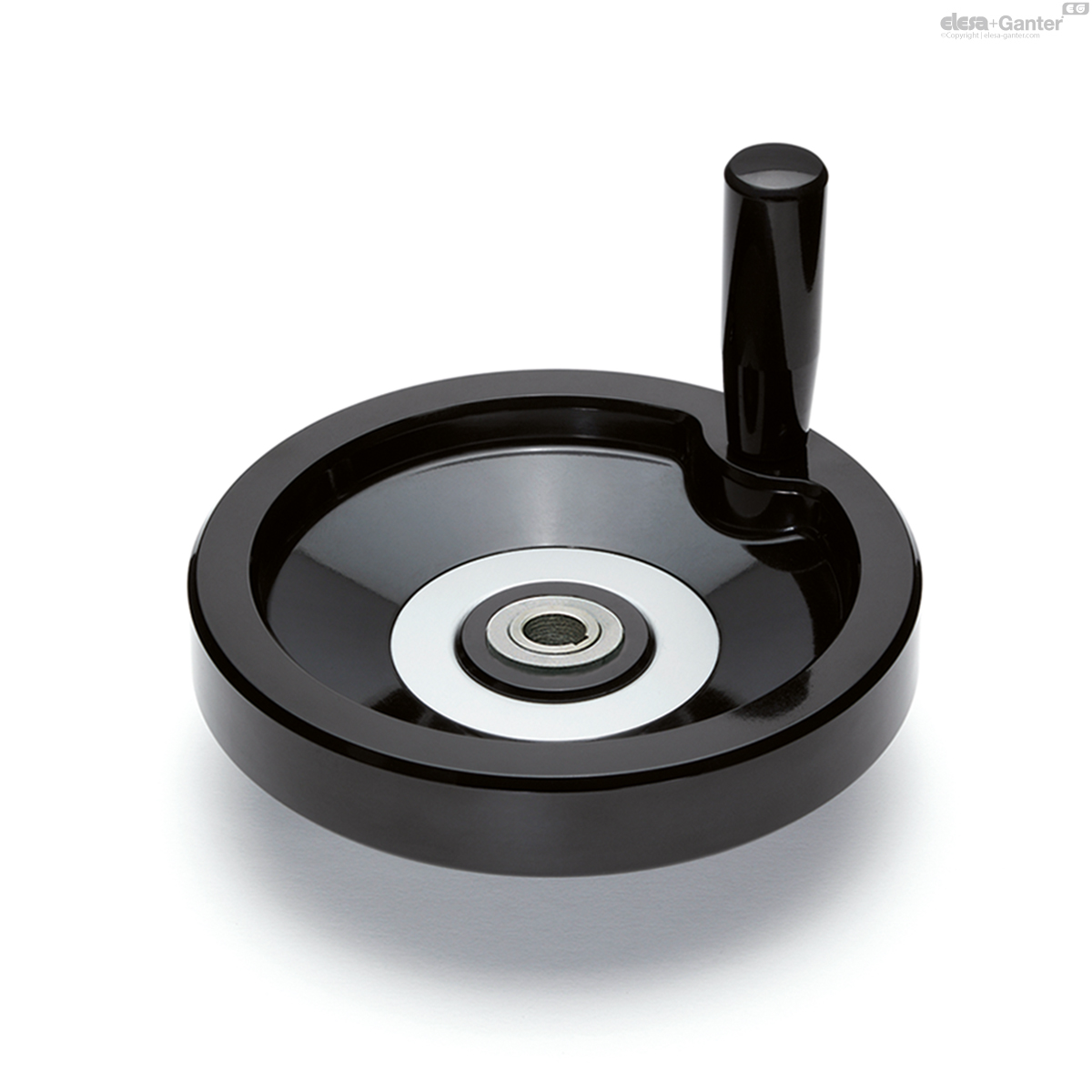

Stahl, für Sicherheitshandräder, mit Nadellager

Technical datasheet

GN 000.5

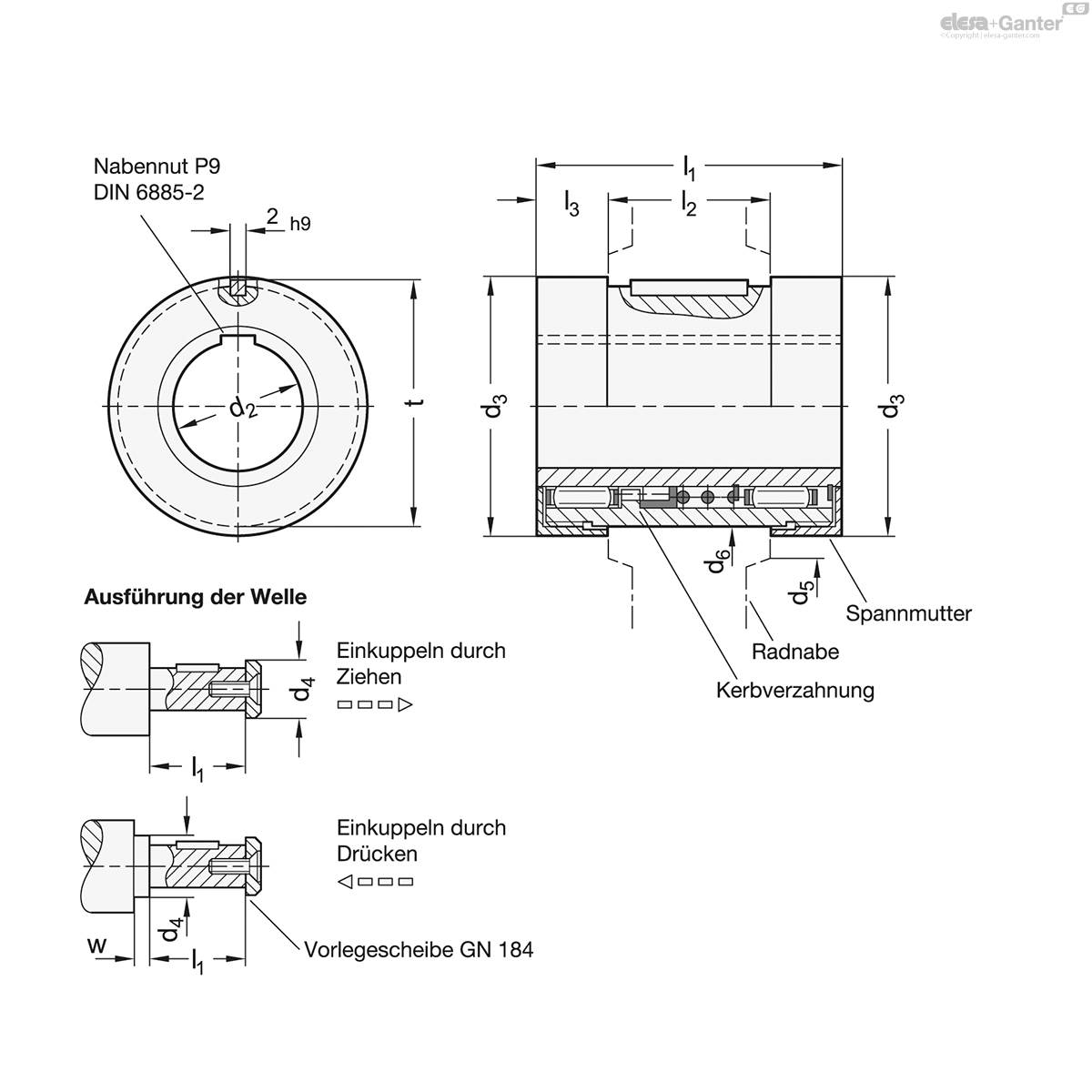

Katalog	Nenngröße	d₁ Ø Handrad GN 321 GN 322 GN 323	d₂ H7 Bohrung mit Schlüsselnut	d₃	d₄ max.	d₅ Mindest-Øder Radnabe	d₆ -0.05 Aufnahmebohrung der Radnabe H7	l₁	l₂ ±0.1 Länge der Radnabe	l₃	t	w min.
GN 000.5-1-K12	1	125 140	K 12	29	17	29	25	42	18 19	12	26	4
GN 000.5-2-K14	2	140 160	K 14	33	21	33	29	48	19 20	14	30	4
GN 000.5-3-K18	3	200	K 18	39	26	39	35	50	24	13	36	4
GN 000.5-4-K22	4	250	K 22	46	30	46	41	54	28	13	42	4

Stahl

gehärtet
Laufflächen geschliffen

Durch den Einsatz von Nadellagern und die gehärteten Laufflächen wird das Einkuppeln wesentlich leichtgängiger. Hierzu tragen auch die feinere Verzahnung und die vergrößerte Baulänge des Kupplungssatzes bei.

Die Verwendung auch bei höheren Drehzahlen bzw. die längere Lebensdauer sind weitere Vorzüge der Nadellagerung.

Es ist eine Ölbohrung vorhanden, die bei komplett montierten Sicherheits-Handrädern mit einem Drucköler in der Radnabe verbunden ist.

Der Kupplungssatz wird über die Spannmutter in der Radnabe axial gesichert.
