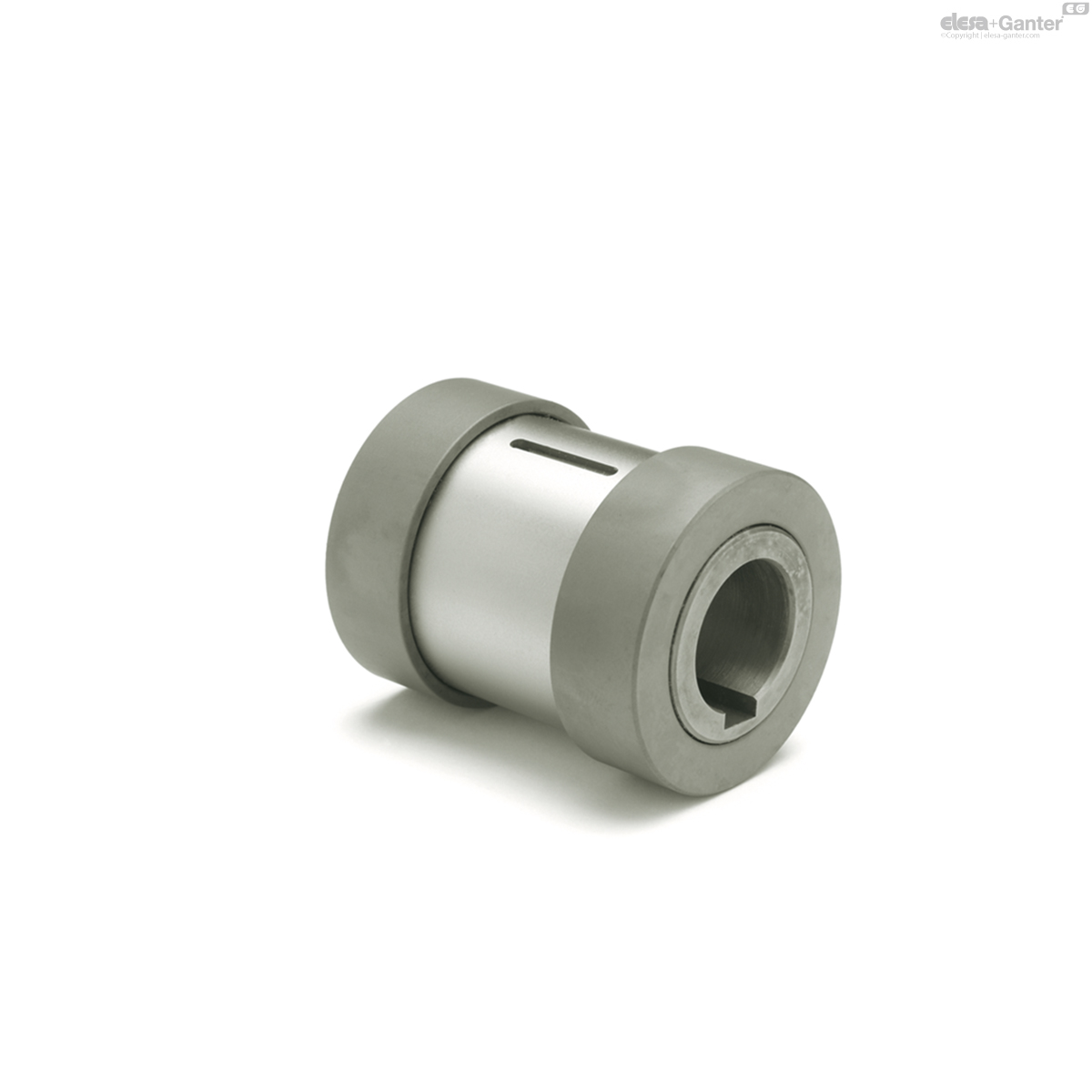

000.5 - 1 - K 12 GN 000.5 Kupplungssätze

000.5 - 1 - K 12

GN 000.5 Kupplungssätze

Stahl, für Sicherheitshandräder, mit Nadellager
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von GN 000.5

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 000.5-1-K12

Nenngröße
1
d1 Ø Handrad
GN 321
GN 322
GN 323
125 140
d2 H7 Bohrung mit Schlüsselnut
K 12
d3
29
d4 max.
17
d5 Mindest-Øder Radnabe
29
d6 -0.05 Aufnahmebohrung der Radnabe H7
25
l1
42
l2 ±0.1 Länge der Radnabe
18 19
l3
12
t
26
w min.
4
130

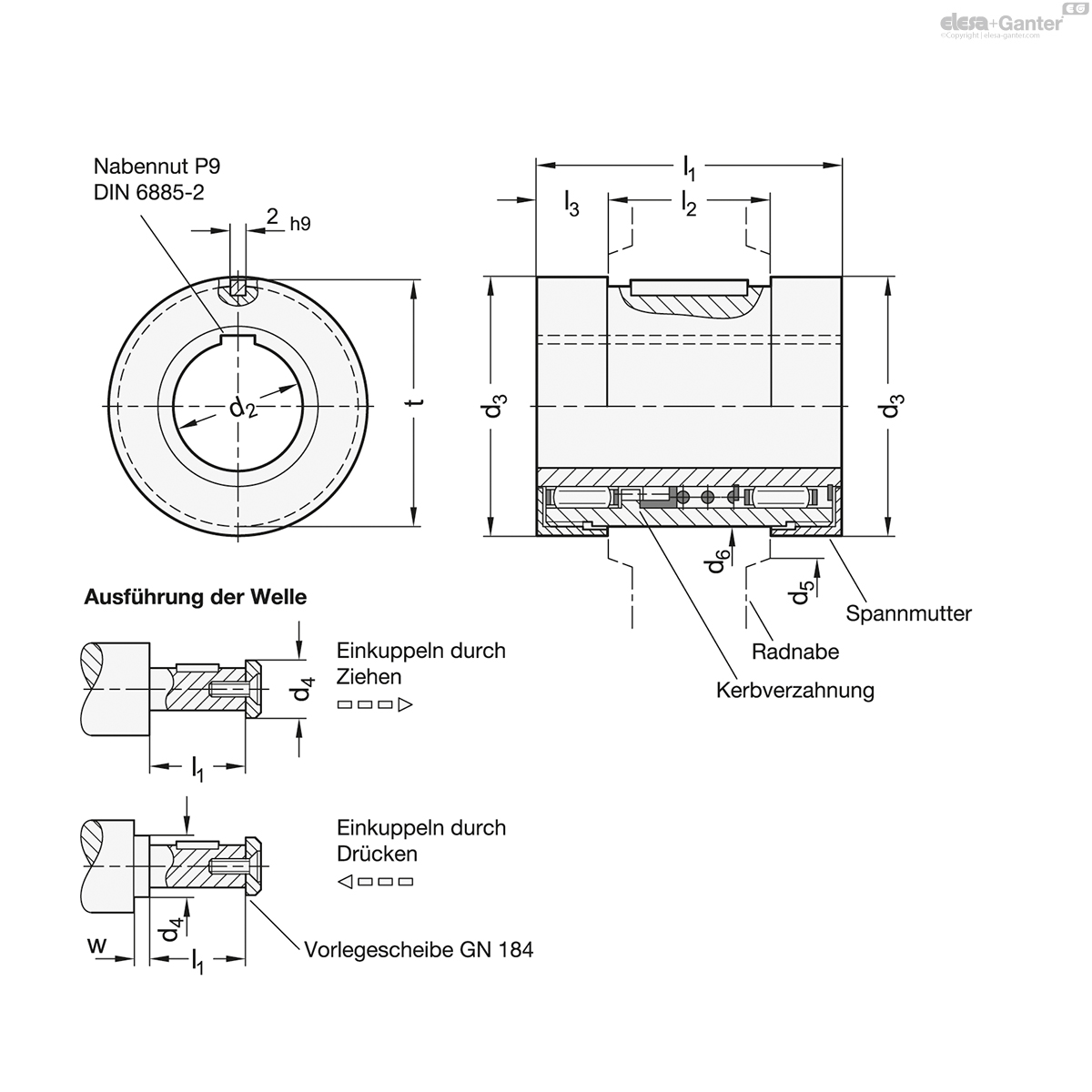

000.5 - 1 - K 12 drawing

Stahl

  • gehärtet
  • Laufflächen geschliffen

Durch den Einsatz von Nadellagern und die gehärteten Laufflächen wird das Einkuppeln wesentlich leichtgängiger. Hierzu tragen auch die feinere Verzahnung und die vergrößerte Baulänge des Kupplungssatzes bei.

Die Verwendung auch bei höheren Drehzahlen bzw. die längere Lebensdauer sind weitere Vorzüge der Nadellagerung.

Es ist eine Ölbohrung vorhanden, die bei komplett montierten Sicherheits-Handrädern mit einem Drucköler in der Radnabe verbunden ist.

Der Kupplungssatz wird über die Spannmutter in der Radnabe axial gesichert.
