Technical datasheet

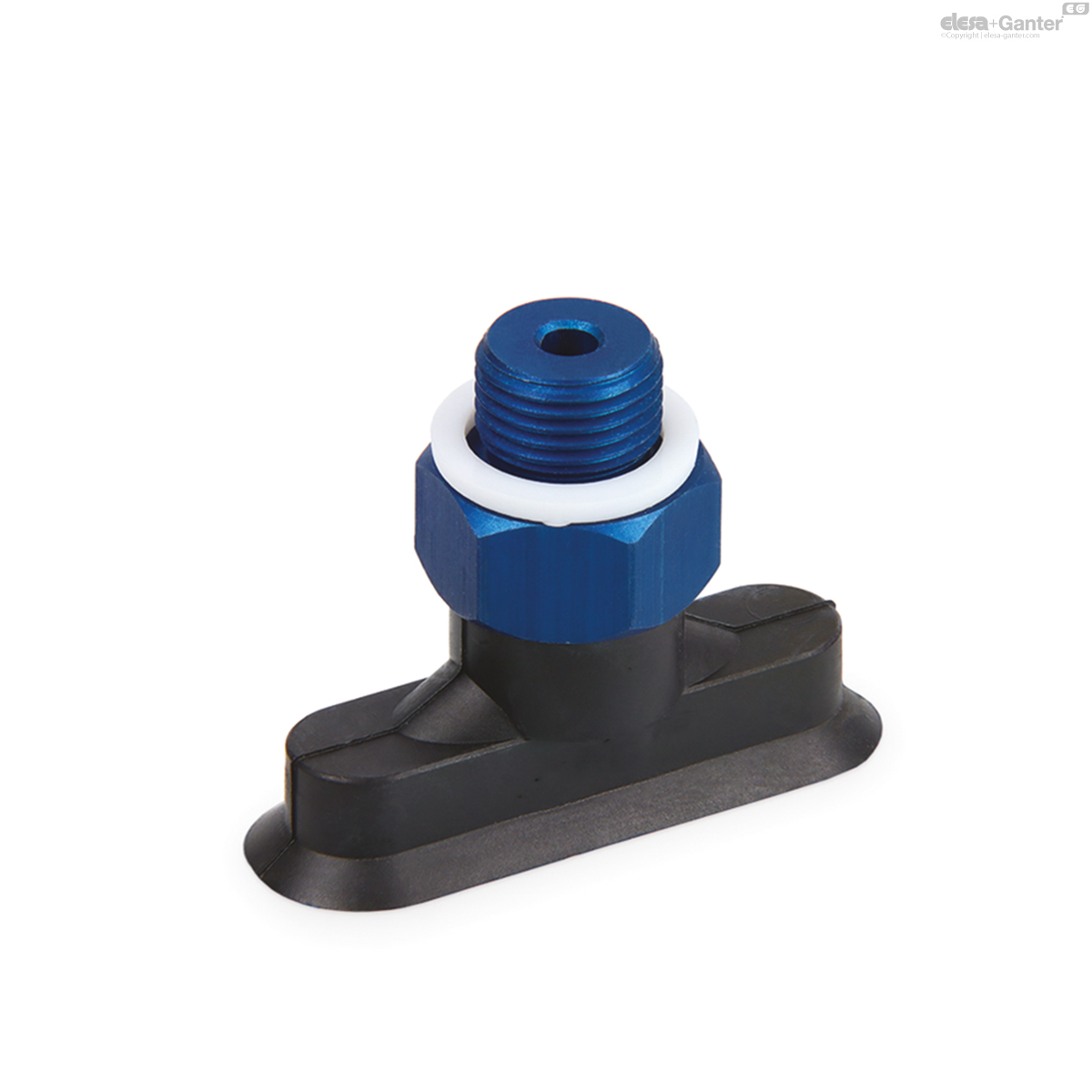

VVF-AElliptische, flache Vakuumsauggreifer
Ölbeständiger Gummi
Mit Halterung, Gummi
|
Katalog
|
Beschreibung
|

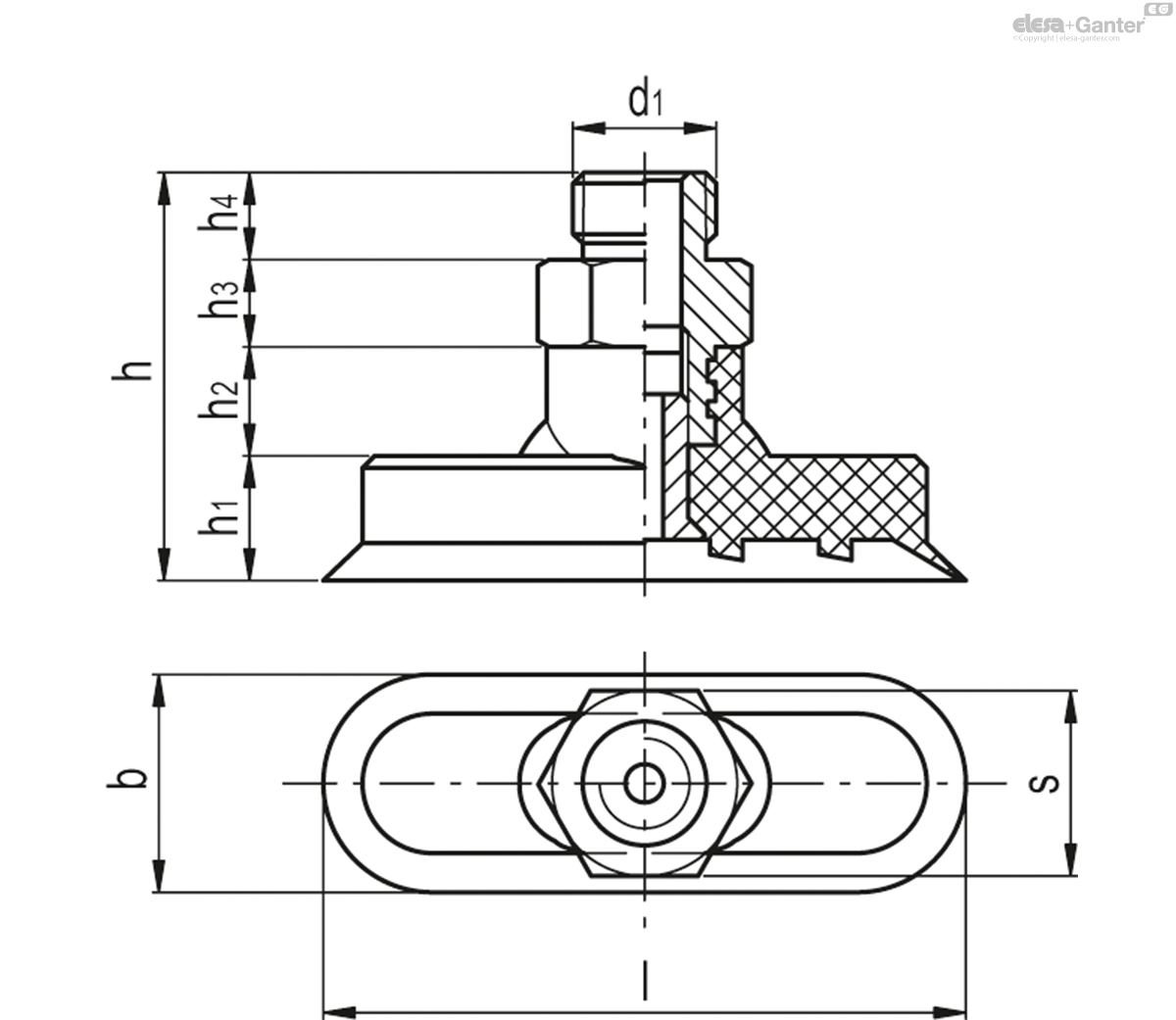

d1
|
h
|
h1
|
h2
|
h3
|
h4
|
b
|
l
|
s
|
F*
[Kg] |
Volume#
[cm3] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VV.50001
|
VVF-08-24-G1/8-A
|
G1/8
|
26
|
5.3
|
6.7
|
7
|
7
|
8
|
24
|
14
|
0.4
|
0.2
|
|
VV.50004
|
VVF-10-30-G1/8-A
|
G1/8
|
26
|
5
|
7
|
7
|
7
|
10
|
30
|
14
|
0.7
|
0.2
|
|
VV.50007
|
VVF-12-36-G1/8-A
|
G1/8
|
27
|
6.6
|
6.4
|
7
|
7
|
12
|
36
|
14
|
1
|
0.5
|
|
VV.50010
|
VVF-15-45-G1/4-A
|
G1/4
|
38
|
7.7
|
14.3
|
8
|
8
|
15
|
45
|
17
|
1.5
|
1.2
|
|
VV.50013
|
VVF-20-60-G1/4-A
|
G1/4
|
37.5
|
11.5
|
10
|
8
|
8
|
20
|
60
|
17
|
2.7
|
2
|
|
VV.50016
|
VVF-25-75-G1/4-A
|
G1/4
|
37.3
|
13.7
|
7.6
|
8
|
8
|
25
|
75
|
17
|
4.3
|
5
|
|
VV.50019
|
VVF-28-85-G1/4-A
|
G1/4
|
37.7
|
13
|
8.7
|
8
|
8
|
28
|
85
|
17
|
5.5
|
6.8
|
|
VV.50022
|
VVF-35-100-G1/4-A
|
G1/4
|
38.2
|
13.5
|
8.7
|
8
|
8
|
35
|
100
|
17
|
8
|
11.9
|
* Die in der Tabelle angegebene Kraft der Vakuumsauggreifer ist 1/3 der theoretischen Kraft, die bei einem Vakuum von -75 kPa und mit dem Sicherheitsfaktor 3 berechnet wird.# Gibt das innere geometrische Volumen des Vakuumsaugers an. Also das Volumen, d
Material
Vakuumsauggreifer aus ölbeständigem Gummi (NBR), Naturkautschuk (NR) oder Silikon (VMQ).
Aluminiumhalterung.
Standardausführungen
- VVF-A: ölbeständiger Gummi.
- VVF-N: Naturkautschuk.
- VVF-S: Silikonkautschuk.
Funktionen und Anwendungen
Dank ihrer Ellipsenform eignen sie sich zum Greifen, Handhaben und Halten von Materialien oder Produkten mit länglicher Oberfläche.
Sie finden in vielen Bereichen Verwendung, einschließlich der Papierverarbeitung (für Kartons oder Schachteln), in der Keramikbranche (Fliesen oder Ziegel) sowie für Profile oder Bleche aus Eisen oder Edelstahl.
