VPC-M-LFederstößel mit Verdrehsicherung

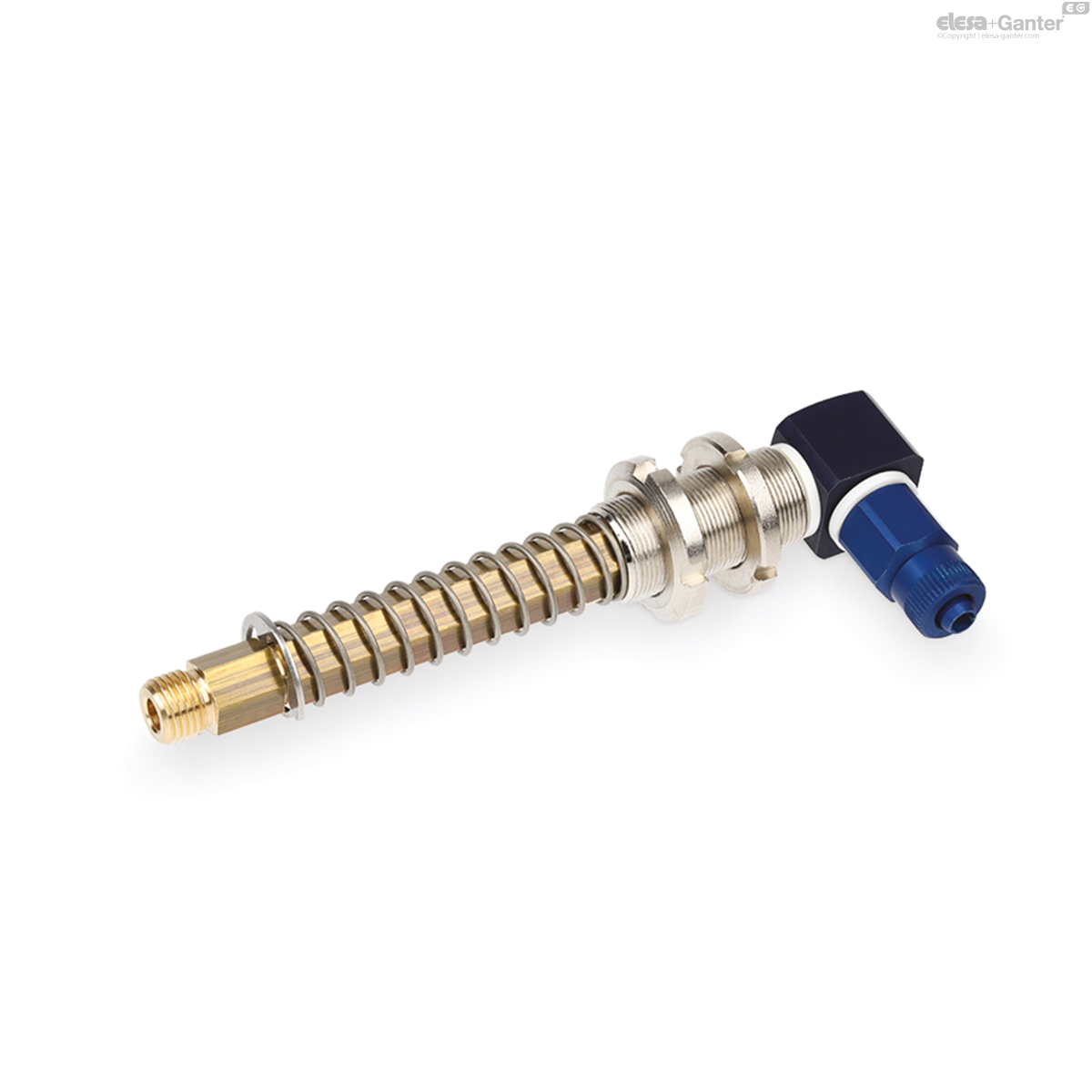

L-förmiger Außengewindeanschluss
Außengewindeanschluss, Edelstahl, Aluminium und Messing
|
Katalog
|
Beschreibung
|

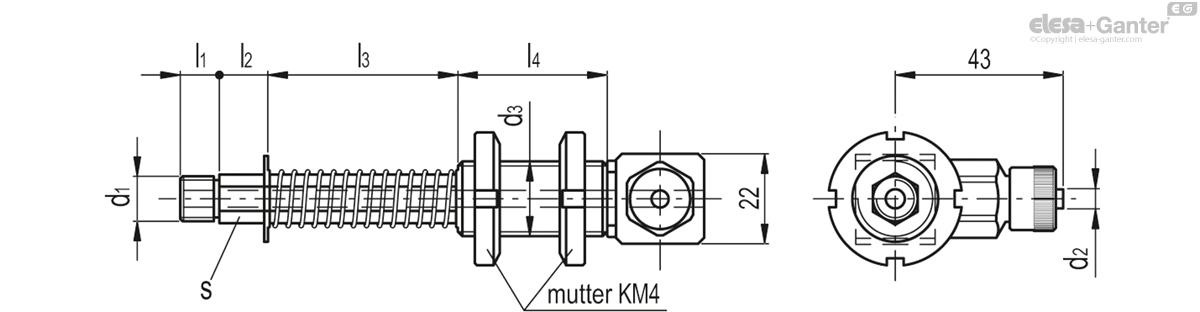

d1
|
d2*
|
d3
|
l1
|
l2
|
l3
|
l4
|
s
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
VV.41001
|
VPC-55-90-G1/4-M-L
|
G1/4
|
6
|
M25x1.5
|
15
|
-
|
55
|
40
|
22
|
329
|
|
VV.41004
|
VPC-55-91-G3/8-M-L
|
G3/8
|
6
|
M25x1.5
|
15
|
-
|
55
|
40
|
22
|
335
|
|
VV.41006
|
VPC-55-92-G3/8-M-L
|
G3/8
|
9
|
M25x1.5
|
15
|
-
|
55
|
40
|
22
|
345
|
|
VV.41103
|
VPC-95-28-G1/4-M-L
|
G1/4
|
6
|
M20x1
|
10
|
15
|
28
|
40
|
13
|
195
|
|
VV.41107
|
VPC-95-65-G1/4-M-L
|
G1/4
|
6
|
M20x1
|
10
|
15
|
65
|
40
|
13
|
240
|
|
VV.41109
|
VPC-95-95-M12-M-L
|
M12
|
6
|
M20x1
|
10
|
15
|
95
|
40
|
13
|
261
|
|
VV.41104
|
VPC-95-28-M12-M-L
|
M12
|
6
|
M20x1
|
10
|
15
|
28
|
40
|
13
|
196
|
|
VV.41108
|
VPC-95-65-M12-M-L
|
M12
|
6
|
M20x1
|
10
|
15
|
65
|
40
|
13
|
241
|
|
VV.41112
|
VPC-95-95-G1/4-M-L
|
G1/4
|
6
|
M20x1
|
10
|
15
|
95
|
40
|
13
|
262
|
* Kompatibel mit Druckluftschläuchen mit dem in der Tabelle angegebenen Durchmesser.
Material
Schaft aus Messing oder Edelstahl.
Feder Edelstahl.
Gewindehülse und Nutmuttern aus Messing oder AVP-Stahl.
Luftanschluss aus blau eloxiertem Aluminium.
Standardausführungen
- VPC-M: mit geradem Außengewindeanschluss.
- VPC-M-L: mit L-förmigem Außengewindeanschluss
Funktionen und Anwendungen
Lieferumfang der VPC-Federstößel:
- ein Messingschaft mit Sechskantprofil zur Befestigung des Vakuumsaugers; diese Konstruktion verhindert, dass sich der Schaft und der daran befestigte Sauger um die eigene Achse drehen;
- eine Gewindehülse aus Stahl oder Messing mit zwei Nutmuttern für die schnelle Montage der Vakuumsauger-Aufhängungen am Automatisierungsgerät;
- eine Feder, die den Aufprall des Vakuumsaugers dämpft und gleichzeitig einen konstanten Druck auf die zu hebende Last ausübt;
- eine Schnellkupplung zum Anschluss an den Vakuumschlauch.
Geeignet für Vakuumsauger mit einem Durchmesser von 45 mm bis 110 mm.
Der effektive Federweg ist abhängig von der Schaftlänge (l3), nämlich:
- 16 mm bei einer Länge von 28 mm
- 49 mm bei einer Länge von 65 mm
- 74 mm bei einer Länge von 95 mm
Kompatibel mit Kunststoffschläuchen des Durchmessers 6x8.
