VPC-95-65-M12-M-L
VPC-M-L L-förmiger Außengewindeanschluss
Außengewindeanschluss, Edelstahl, Aluminium und Messing
Voraussichtliche Lieferzeit 5-7 Werktage
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

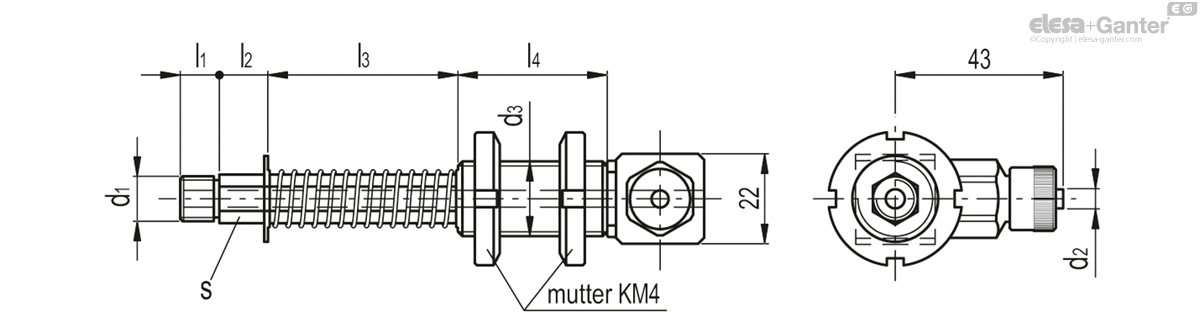

Technisches Datenblatt
Technische Daten
- Katalog
- VV.41108
- d1
- M12
- d2*
- 6
- d3
- M20x1
- l1
- 10
- l2
- 15
- l3
- 65
- l4
- 40
- s
- 13
- 241
* Kompatibel mit Druckluftschläuchen mit dem in der Tabelle angegebenen Durchmesser.
Material
Schaft aus Messing oder Edelstahl.
Feder Edelstahl.
Gewindehülse und Nutmuttern aus Messing oder AVP-Stahl.
Luftanschluss aus blau eloxiertem Aluminium.
Standardausführungen
- VPC-M: mit geradem Außengewindeanschluss.
- VPC-M-L: mit L-förmigem Außengewindeanschluss
Funktionen und Anwendungen
Lieferumfang der VPC-Federstößel:
- ein Messingschaft mit Sechskantprofil zur Befestigung des Vakuumsaugers; diese Konstruktion verhindert, dass sich der Schaft und der daran befestigte Sauger um die eigene Achse drehen;
- eine Gewindehülse aus Stahl oder Messing mit zwei Nutmuttern für die schnelle Montage der Vakuumsauger-Aufhängungen am Automatisierungsgerät;
- eine Feder, die den Aufprall des Vakuumsaugers dämpft und gleichzeitig einen konstanten Druck auf die zu hebende Last ausübt;
- eine Schnellkupplung zum Anschluss an den Vakuumschlauch.
Geeignet für Vakuumsauger mit einem Durchmesser von 45 mm bis 110 mm.
Der effektive Federweg ist abhängig von der Schaftlänge (l3), nämlich:
- 16 mm bei einer Länge von 28 mm
- 49 mm bei einer Länge von 65 mm
- 74 mm bei einer Länge von 95 mm
Kompatibel mit Kunststoffschläuchen des Durchmessers 6x8.
