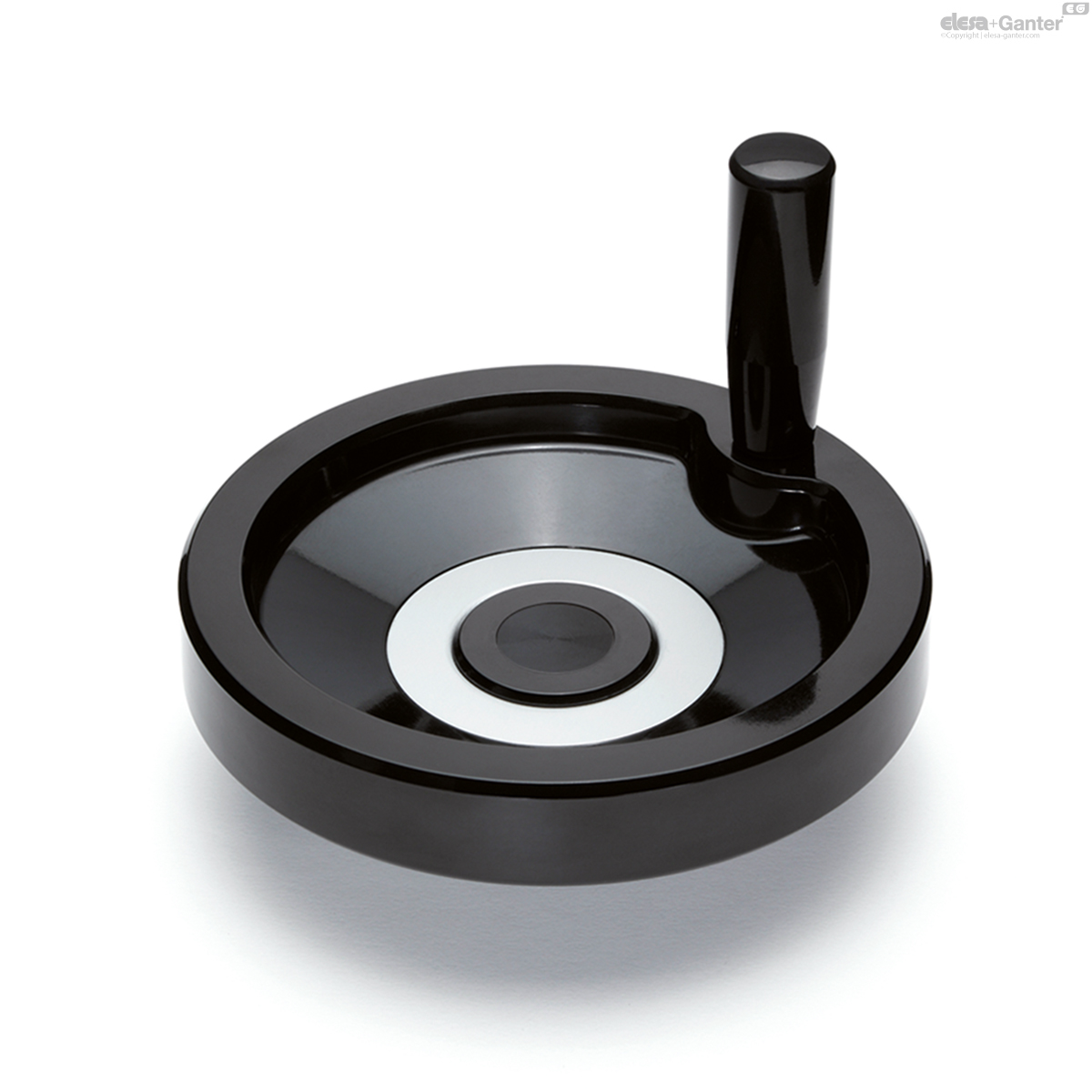

VDN.FP+IScheibenhandräder

drehbarer Griff, nicht gebohrt

Duroplast, Nabe Stahl

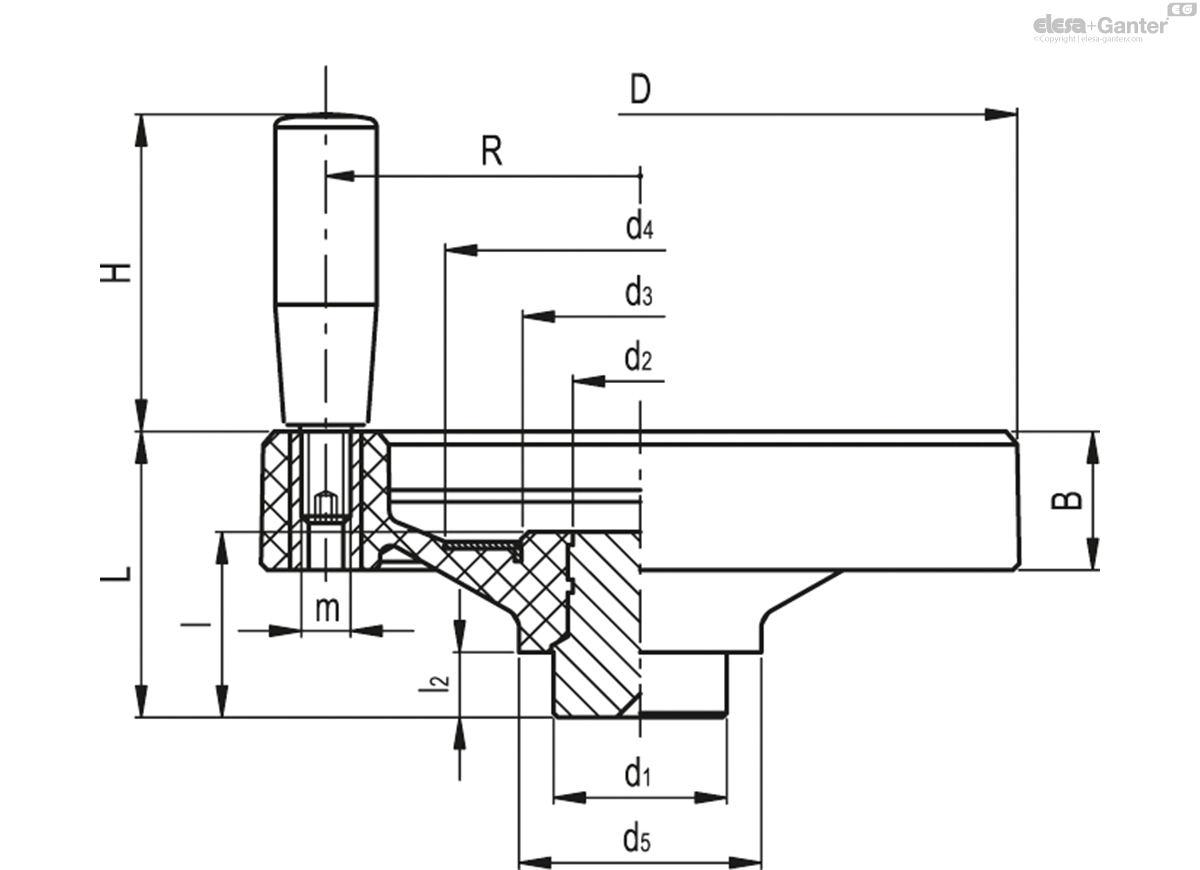

Katalog	Beschreibung	D	L	B	d₁	d₂	d₃	d₄	d₅	l	l₂	H
73651	VDN.50 FP+I	50	22	12	16	16	-	25	26	19	9	28
73671	VDN.63 FP+I	63	28	13	20	20	-	31	28	24	10	40
73691	VDN.80 FP+I	80	31	14	20	18	28	43	30	28	10	40
73710	VDN.100 FP+I	100	46	21	24	20	35	54	39	33.5	12	50
73720	VDN.125 FP+I	125	57	28	32	26.5	44	70	46	38	15	65
73724	VDN.140 FP+I	140	55	28	32	26.5	44	70	48	38	15	65
73730	VDN.150 FP+I	150	61	30	32	26.5	50	80	48	38	15	65
73740	VDN.175 FP+I	175	66	32	40	33	55	90	56	43	15	80
73750	VDN.200 FP+I	200	68	32	40	33	55	90	60	43	15	90
73760	VDN.225 FP+I	225	71	33	49	40	66	110	66	44.5	15	90
73770	VDN.250 FP+I	249	76	36	49	40	66	110	70	44.5	15	90
73781	VDN.300 FP+I	301	87	36	58	58	94	148	82	56	18	90
73791	VDN.350 FP+I	350	92	38	58	58	94	148	90	56	18	102

# Im Anhang ist die Ermittlung der Werte C - Bruchmoment und L - Schlagfestigkeit erklärt Technische Daten.

Hoch belastbarer Kunststoff (Duroplast PF), schwarz, glänzend

Aluminium, matt eloxiert

(ELESA Original Design)

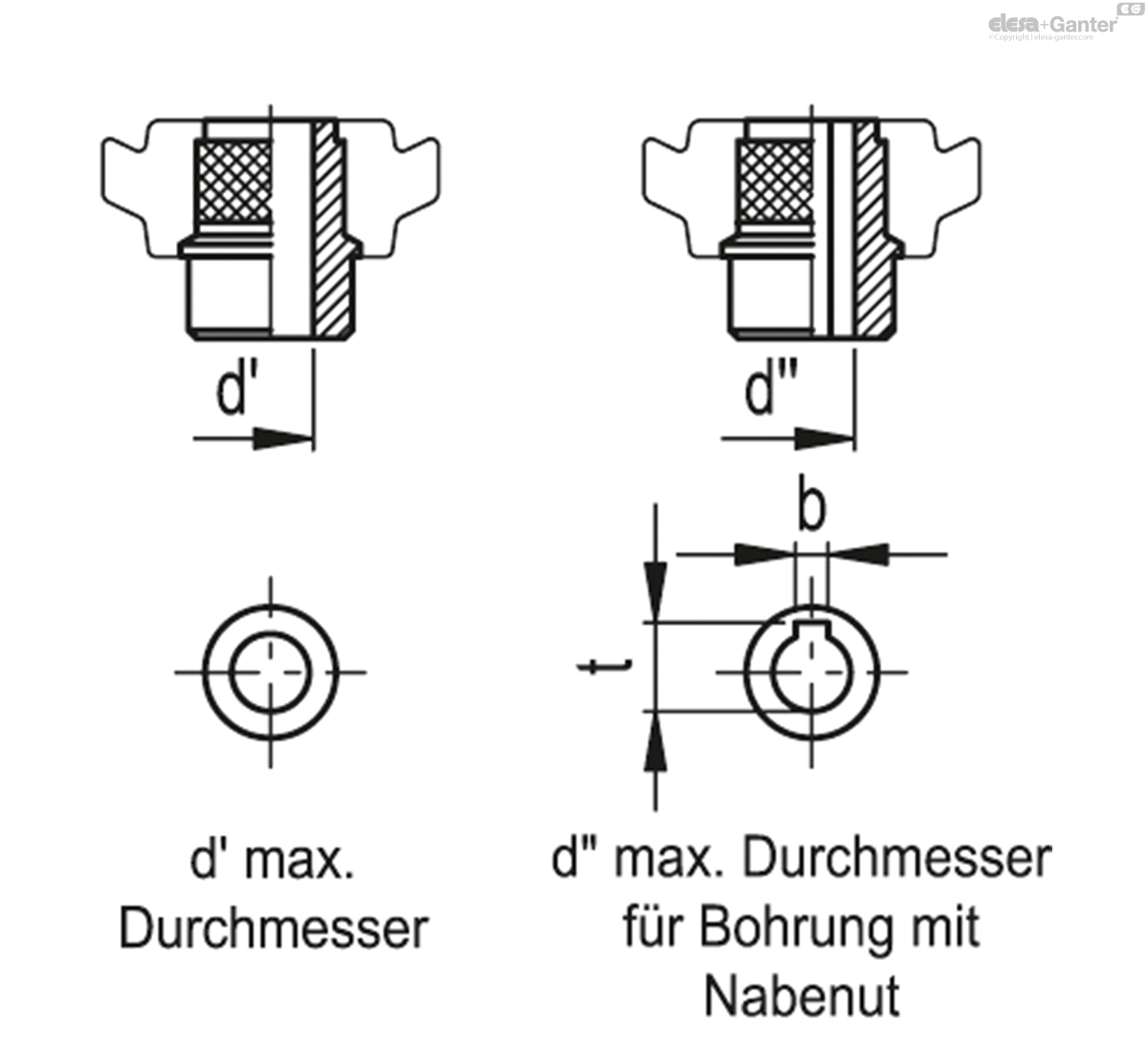

Nabe Stahl, brüniert, Bohrung H7.

H9 Passloch für Ausführungen mit Keilnut.

VDN.FP-A: ohne Griff.
VDN.FP+I-A: mit drehbarem Griff I.301+x in Duroplast
VDN.FP+IR-A: mit Umleggriff IR.407 in Duroplast
VDN.FP+IRS-A: mit automatischem Sicherheits-Umleggriff 'Fold-O-matic'^® Form IRS.820 in Thermoplast
K: Index für Ausführungen mit Bohrung und Nabennut gemäß DIN 6885/1, Toleranz P9 z.B.:

73650-10-K VDN.50 FP-A10-K

Brünierte Stahl-Nabe nicht gebohrt um Bohrungen abweichend vom Standard durchzuführen:

VDN.FP: ohne Griff.
VDN.FP+I: mit drehbarem Griff I.301+x in Duroplast
VDN.FP+IR: mit Umleggriff IR.407 in Duroplast
VDN.FP+IRS: mit automatischen Sicherheits-Umgleggriffe 'Fold-O-matic^®' IRS.820 in Thermoplast
