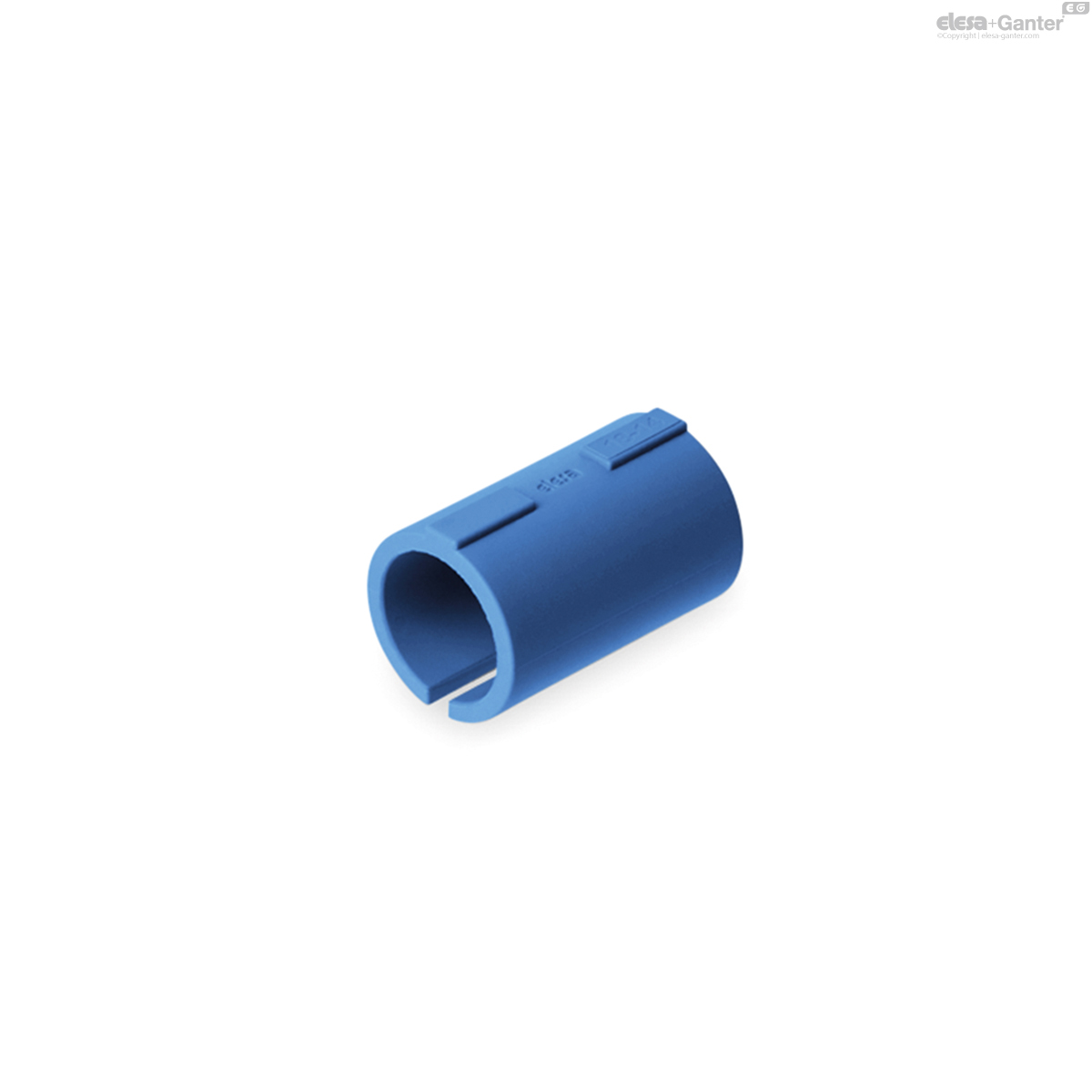

TCC-A-VDReduzierbuchsen

für Rundrohre

für TCC-VD-Klemmverbinder, Visually Detectable Kunststoff Thermoplast

  • PA
  • g10020
  • RoHS
  • VD
für Rundrohre
für Rundrohre für Rundrohre für Rundrohre
für Rundrohre
für Rundrohre

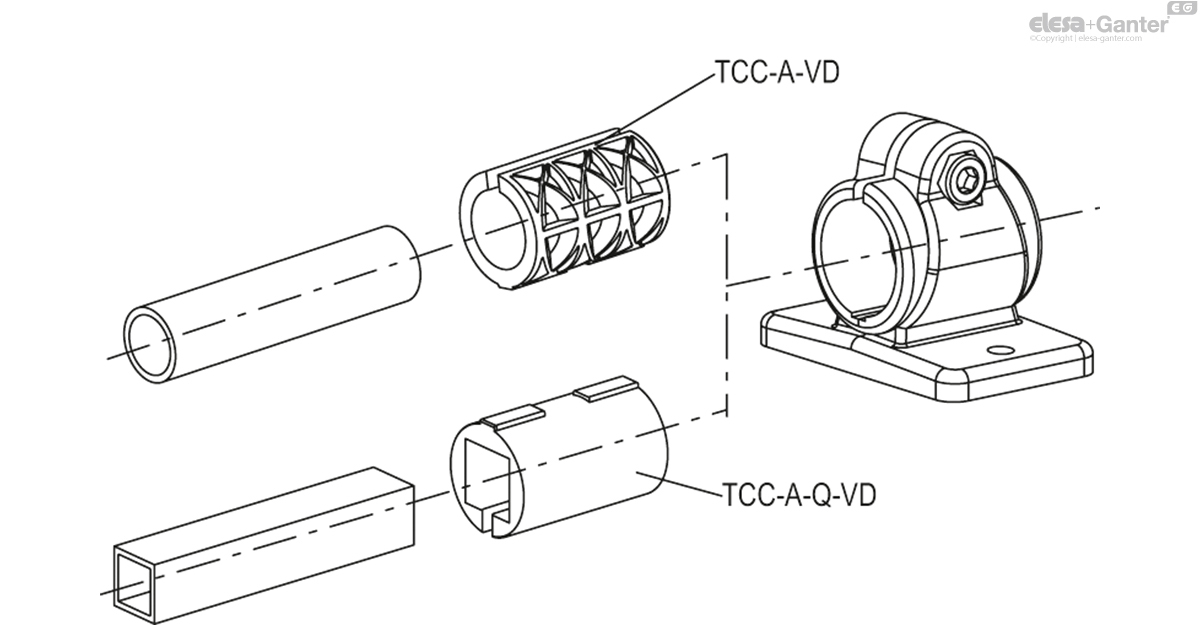

TCC-A-VD
für Rundrohre

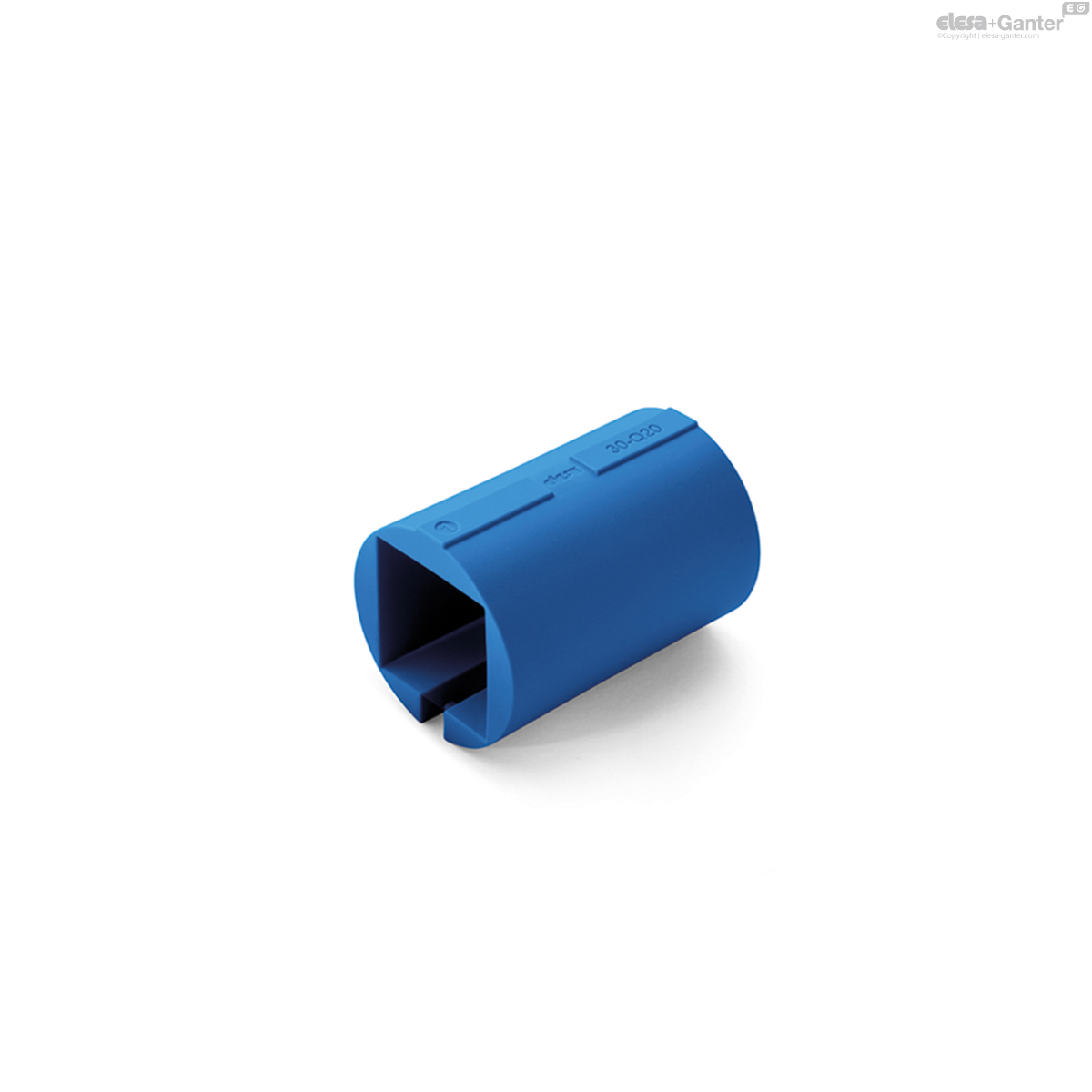

für Vierkantrohre
TCC-A-Q-VD
für Vierkantrohre

TCC-A-VD

Katalog

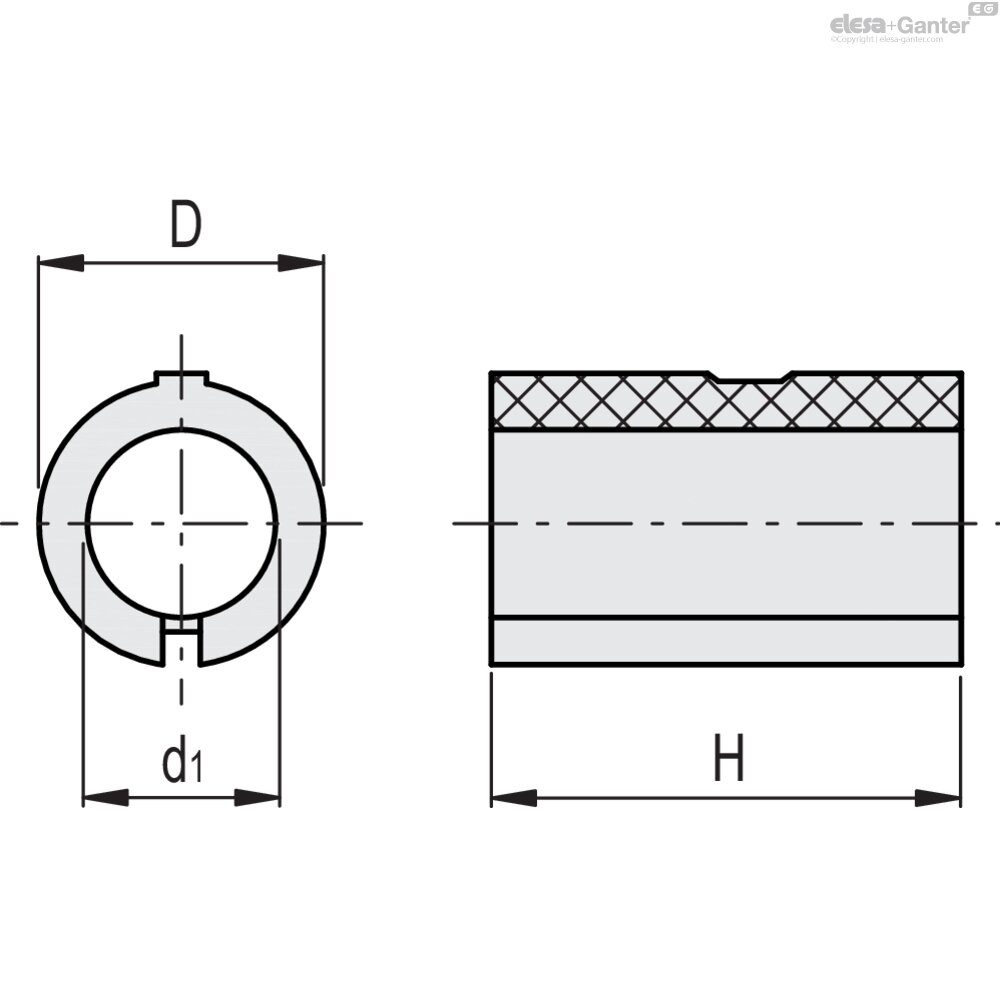

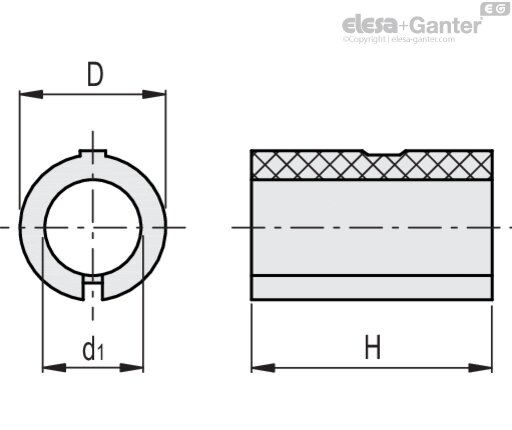

Beschreibung
D
H
d1
weight
TCC-A-18-12-VD
18
29
12
6
TCC-A-18-14-VD
18
29
14
5
TCC-A-18-15-VD
18
29
15
4
TCC-A-18-16-VD
18
29
16
3
TCC-A-30-20-VD
30
45
20
15
TCC-A-30-25-VD
30
45
25
10
  • ELE OD
  • gda winner 24

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA) RAL 5005 blau, matt.

Produziert aus FDA konformen Material (FDA CFR.21 und EU 10/2011).

Standardausführungen

TCC-A-VD: für Rundrohre mit einem Durchmesser von “d1” ±0,2mm.

TCC-A-Q-VD: für Vierkantrohre “s” ±0,2mm.



Technische Daten

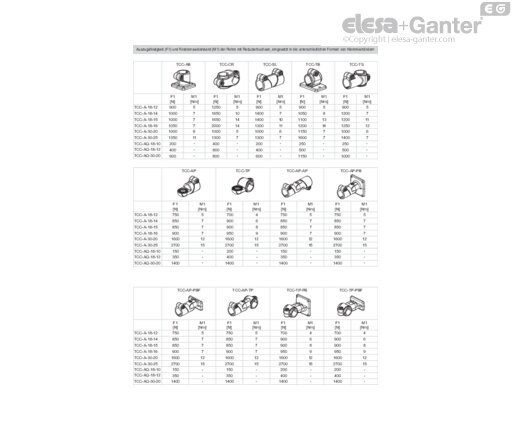

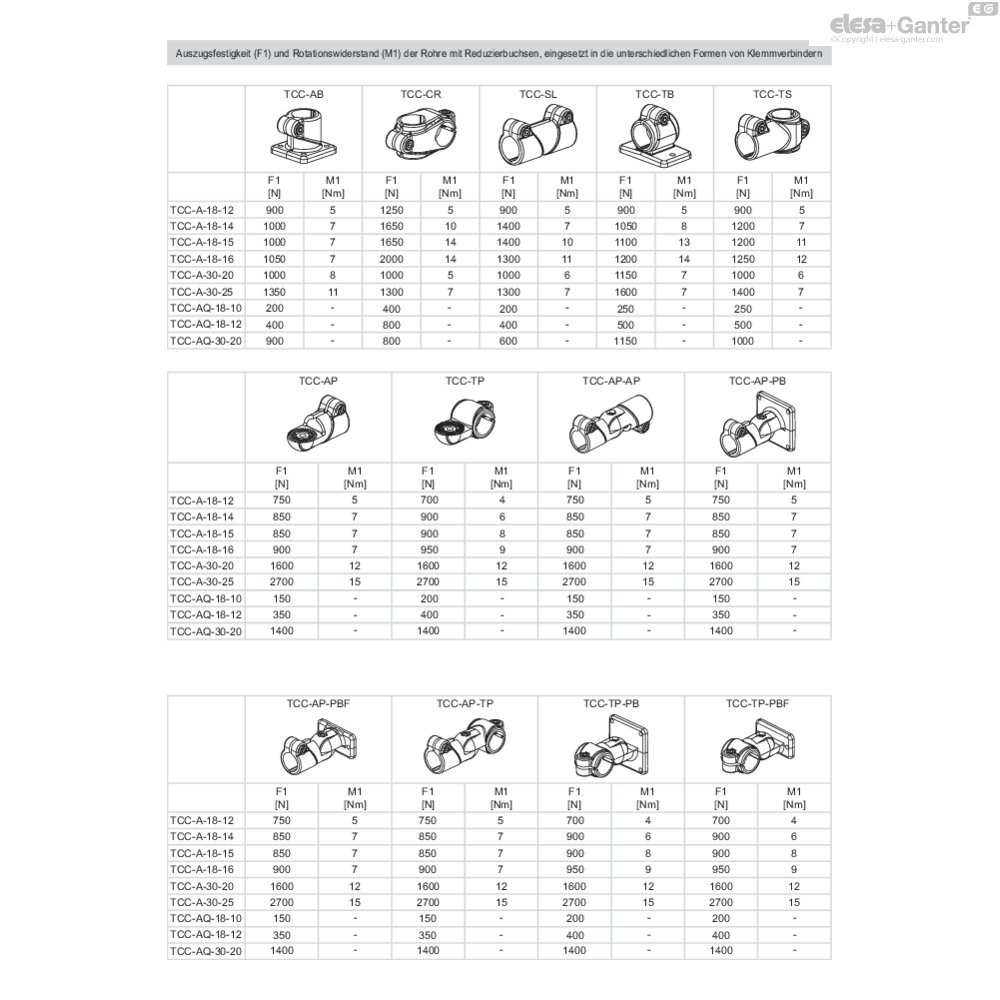

Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben bei TCC-A-VD-18 mit dem maximalen Drehmoment von 5 Nm angezogen wurden, bzw. bei TCC-A-VD-30 mit 12 Nm.


Verwandte Produkte

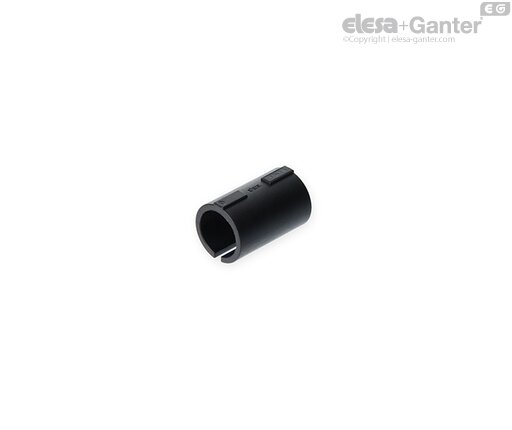

für Rundrohre

TCC-A

Reduzierbuchsen für TCC-Klemmverbinder, Kunststoff Thermoplast

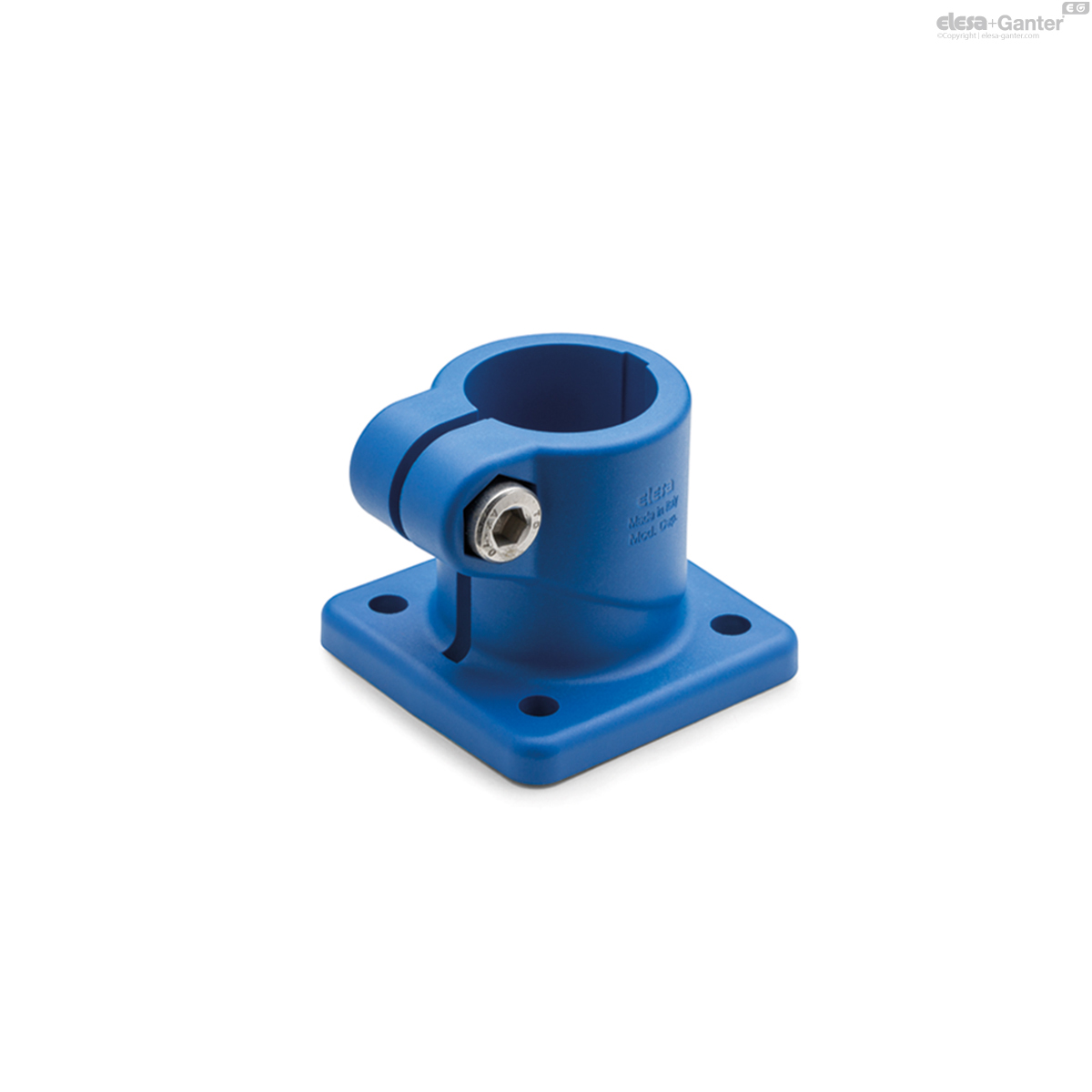

Fuß-Klemmverbinder
