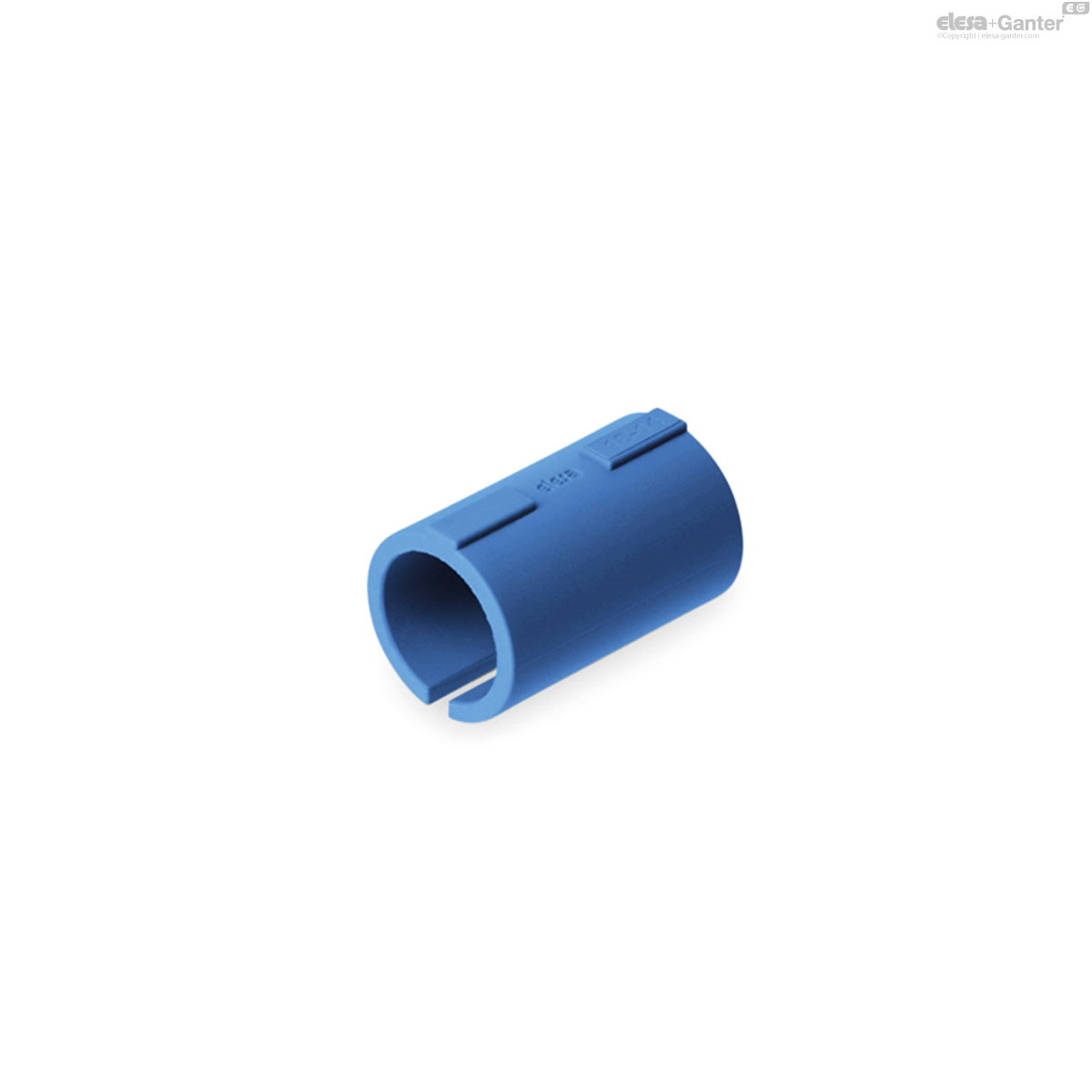

TCC-A-18-15-VD TCC-A-VD für Rundrohre

TCC-A-18-15-VD TCC-A-VD für Rundrohre

für TCC-VD-Klemmverbinder, Visually Detectable Kunststoff Thermoplast
Alle Größen und Varianten
  • PA
  • g10020
  • RoHS
  • VD
  • ELE OD
  • gda winner 24

Voraussichtliche Lieferzeit 5-7 Werktage

Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
191103
D
18
H
29
d1
15
weight
4
TCC-A-18-15-VD drawing
TCC-A-18-15-VD drawing
TCC-A-18-15-VD drawing

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA) RAL 5005 blau, matt.

Produziert aus FDA konformen Material (FDA CFR.21 und EU 10/2011).

Standardausführungen

TCC-A-VD: für Rundrohre mit einem Durchmesser von “d1” ±0,2mm.

TCC-A-Q-VD: für Vierkantrohre “s” ±0,2mm.



Technische Daten

Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben bei TCC-A-VD-18 mit dem maximalen Drehmoment von 5 Nm angezogen wurden, bzw. bei TCC-A-VD-30 mit 12 Nm.
