SFW-PBelüftungsdeckel

Belüftungsdeckel

Doppelventil, mit Spritzschutz, Kunststoff Thermoplast

  • Icons/__logo__PA__.png
  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png

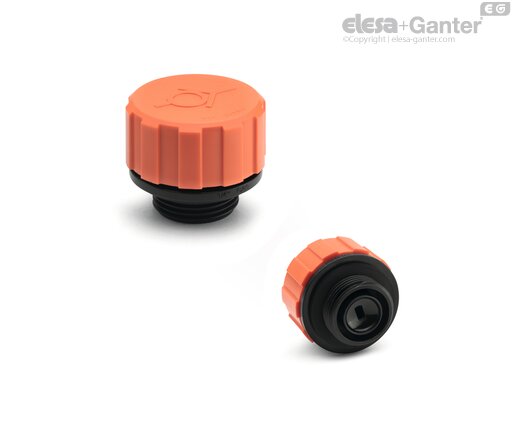

Belüftungsdeckel

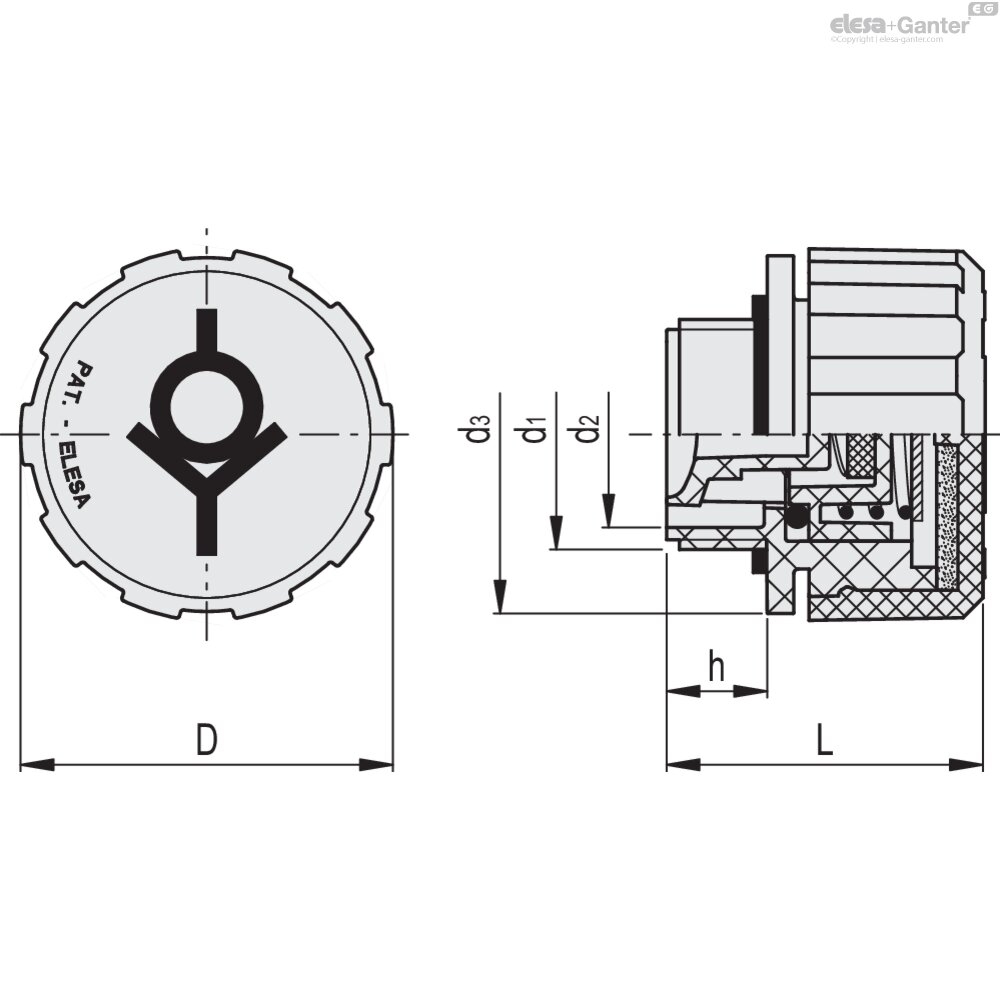

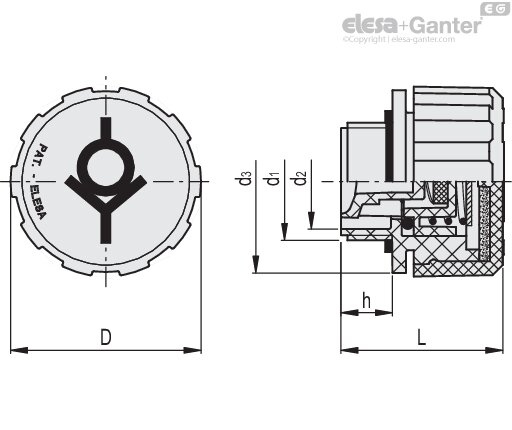

Belüftungsdeckel Belüftungsdeckel Belüftungsdeckel Belüftungsdeckel

SFW-P

Zurücksetzen
Katalog
Beschreibung
D
L
d1
d2
d3
h
54765
SFW-P.40-M16x1.5+FPE-350mb
42
36
M16x1.5
11.5
40
11.5
31.5
54767
SFW-P.40-M20x1.5+FPE-350mb
42
36
M20x1.5
15
40
11.5
32
54771
SFW-P.40-G3/8+FPE-350mb
42
36
G 3/8
13
40
11.5
41.5
54774
SFW-P.40-G1/2+FPE-350mb
42
36
G 1/2
15
40
11.5
42.5
54777
SFW-P.40-G3/4+FPE-350mb
42
36
G 3/4
21
40
11.5
43.5
54785
SFW-P.57-G3/4+FPE-350mb
57
47.5
G 3/4
19
56
13
62
54787
SFW-P.57-G1+FPE-350mb
57
47.5
G 1
26.5
56
13
63
54789
SFW-P.70-M42x2-FPE-350mb
70
59.5
M42x2
33.5
68.5
17
96
54791
SFW-P.70-G3/4-FPE-350mb
70
59.5
G 3/4
20.5
68.5
16
90
54793
SFW-P.70-G1-FPE-350mb
70
59.5
G 1
26.5
68.5
17
90
54795
SFW-P.70-G1.1/4-FPE-350mb
70
59.5
G 1.1/4
33.5
68.5
17
96
54797
SFW-P.70-G1.1/2-FPE-350mb
70
59.5
G 1.1/2
40.5
68.5
17
94
54799
SFW-P.70-G2-FPE-350mb
70
59.5
G 2
51
68.5
17
100
954791
SFW-P.70-3/4 NPT+FPE-350mb
70
59.5
3/4 NPT
20.5
68.5
17
92
954793
SFW-P.70-1 NPT+FPE-350mb
70
59.5
1 NPT
27.5
68.5
17
93
954801
SFW-P.70-1.1/16-12 SAE+FPE-350mb
70
59.5
1.1/16-12 SAE
20.5
68.5
17
92
  • Icons/__logo__ELE_OD__.png

Material

Kunststoff Thermoplast (Polyamide PA).

  • Abdeckung (oberer Teil): RAL 2004 orange, matt, mit grafischen Symbol 'Ventil'
  • Gewindeanschluss mit Spritzschutz: schwarz, halbmatt.

Dichtungsring

Gummi NBR (Perbunan)

Überdruckventil

Thermoplast mit NBR Gummi O-Ring und rostfreier Edelstahlfeder

Öffnet sich ab 350 mbar.

Unterdruckventil

Verschlussscheibe aus Thermoplast mit NBR-Gummi und Edelstahl-Feder.

Öffnet sich ab 30 mbar.

Luftfilter

Filter aus thermisch gebundenem Polyester (FPE) mit geringem Druckverlust und hoher Staubrückhaltefähigkeit. Erwartete Filtrationsklasse ISO 16890-1 ISO Klassifizierung grob 75 %, EN 779:2012 Klasse G4, mit Filterfeinheit 10 µ.

Maximale Gebrauchstemperatur

100°C.

Eigenschaften

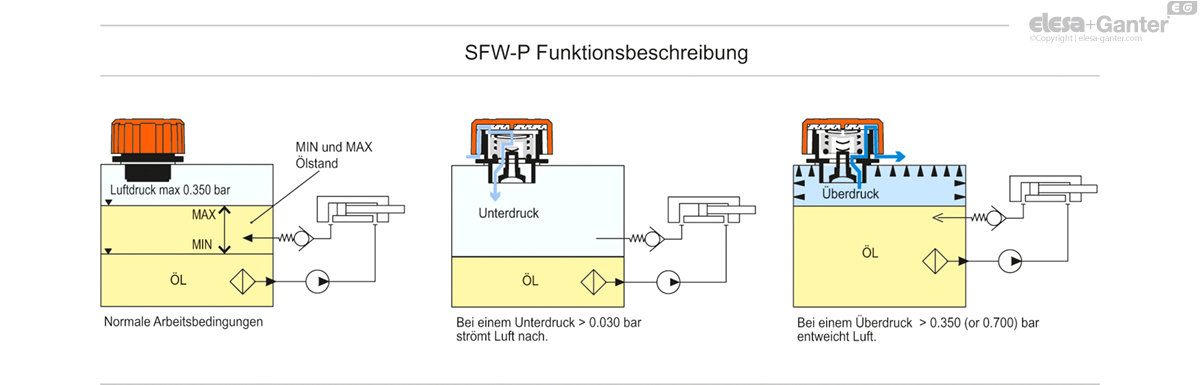

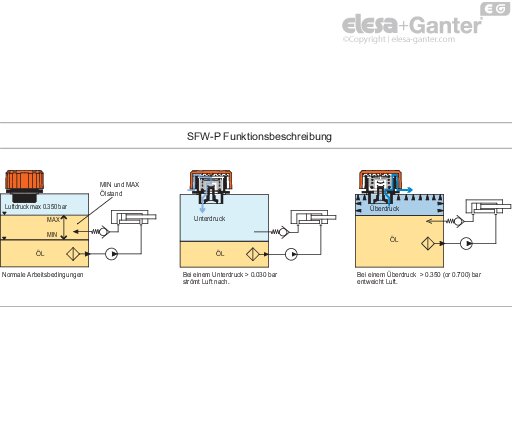

Die Belüftungsdecke SFW-P hält einen Druckluftspeicher über dem Ölstand innerhalb der in der Konstruktionsphase festgelegten Grenzen, um eine Verformung der Tankwände zu vermeiden. Vorteile:

  • reduziert das Luftvolumen, welches in den Behälter nachströmt und hält Öl und Filter sauber;
  • es verbessert den Saugpumpeneffekt unter Arbeitsbedingungen und reduziert die Kavitationserscheinung;
  • verhindert das Auslaufen der Flüssigkeit, wenn das System Teil einer beweglichen Einheit ist;
  • reduziert Schaumaufkommen in der Flüssigkeit.

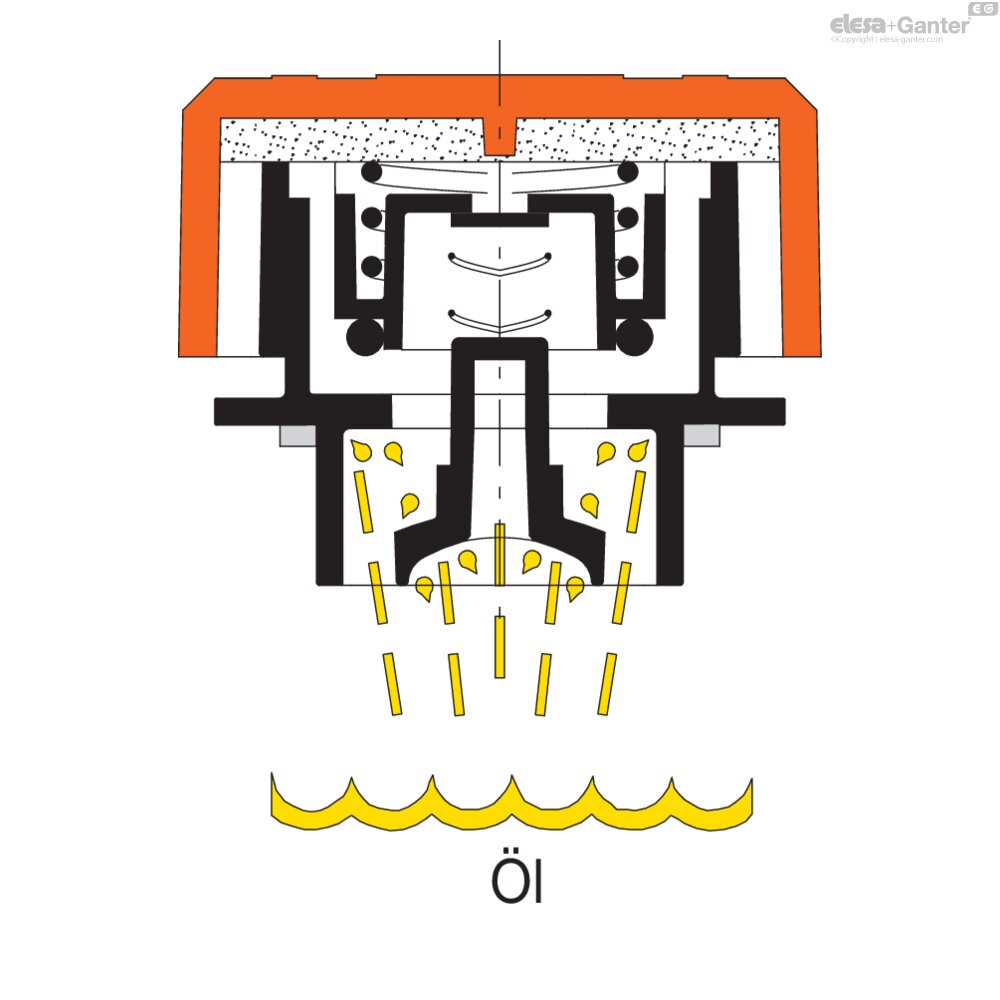

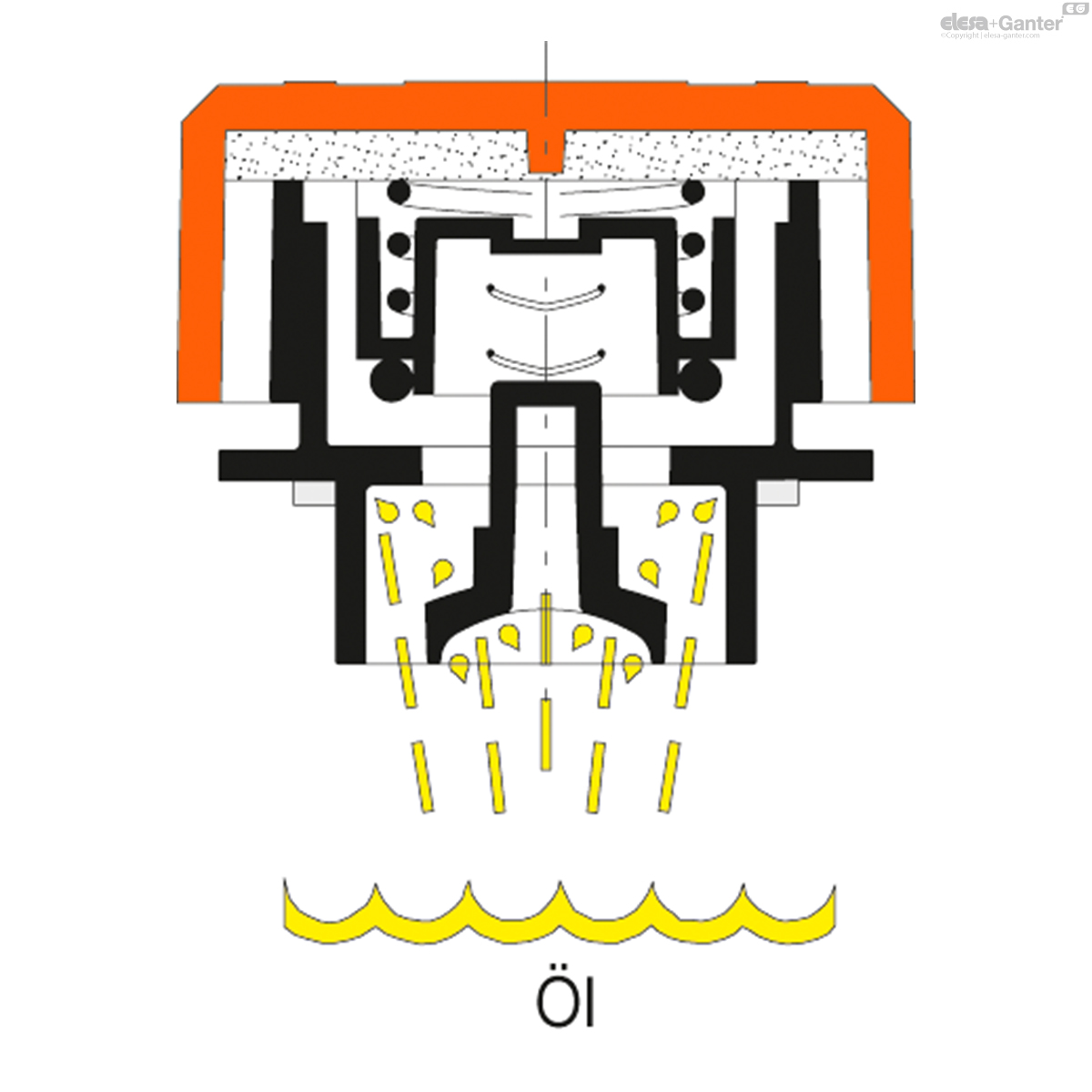

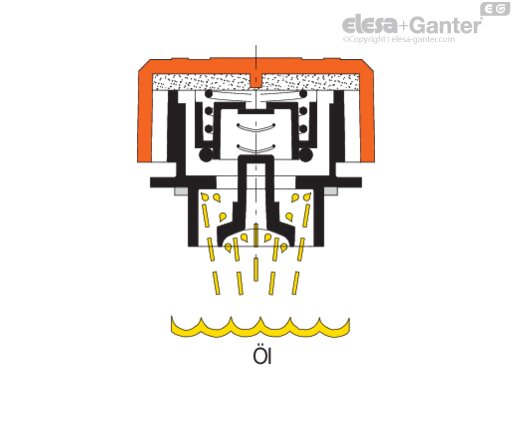

Die Belüftungsdeckel SFW-P sind nach einer speziellen Innengeometrie gefertigt, die das Auslaufen der Flüssigkeit nach außen verhindert.

Technische Daten

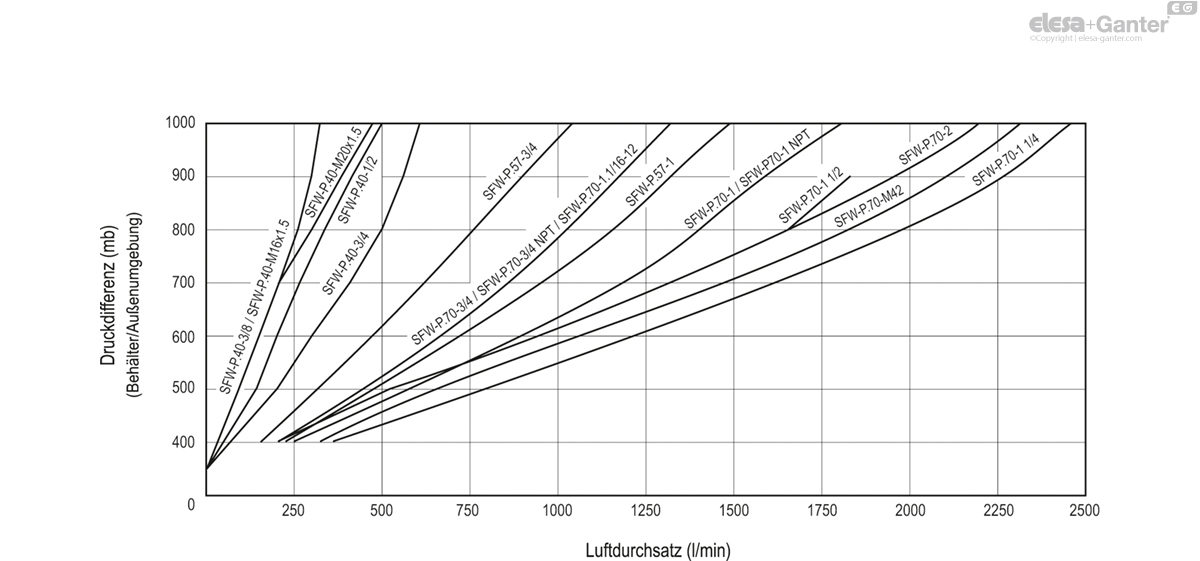

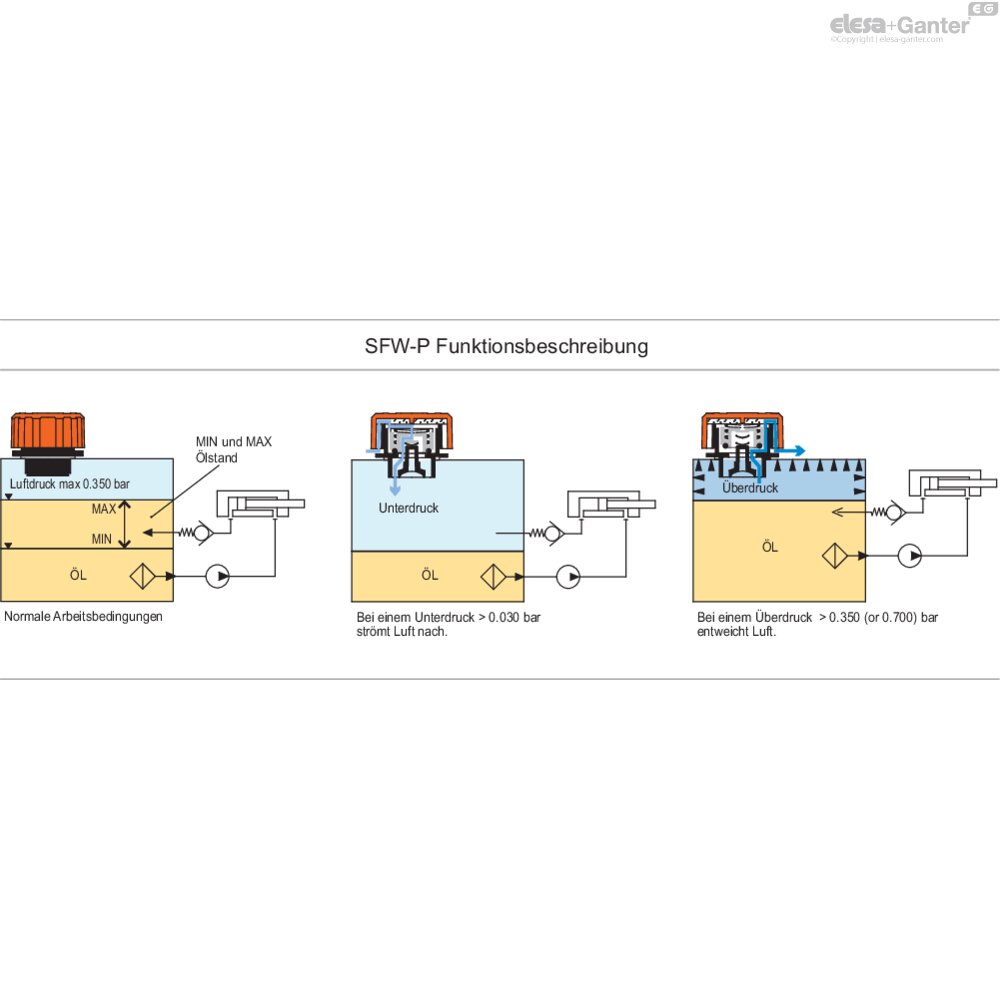

Der Luftstrom der verschiedenen Ausführungen der Belüftungsdeckel kann aus dem Diagramm entnommen werden und bezieht sich auf die Differenz des Innen- und Außendrucks.





Sonderausführungen auf Anfrage

  • Abdeckung schwarz.
  • Überdruckventil öffnet ab 0.100 oder 0.700 bar.
  • Gewindeanschluss auch mit NPT-Gewinde (National Taper pipe Thread - ANSI -ASME B1-20, (SFW.70-3/4-NPT).
Verwandte Produkte
Belüftungsdeckel
NEW

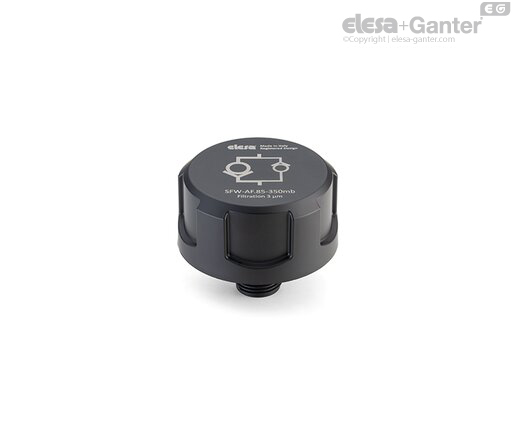

SFW-AF

Belüftungsdeckel Kunststoff Thermoplast, hohe Filterleistung, mit Doppelventil und Spritzschutz
Belüftungsdeckel

SFW-P+a

Belüftungsdeckel Doppelventil, mit Spritzschutz und Ölmessstab, Kunststoff Thermoplast
Mit Umlegschlüssel.

SFW-VP

Belüftungsdeckel mit Doppelventil - vandalismussicher, Kunststoff Thermoplast
Ohne Luftfilter

SFX.

Belüftungsdeckel mit Spritzschutz und externem Öldichtring, Thermoplast
