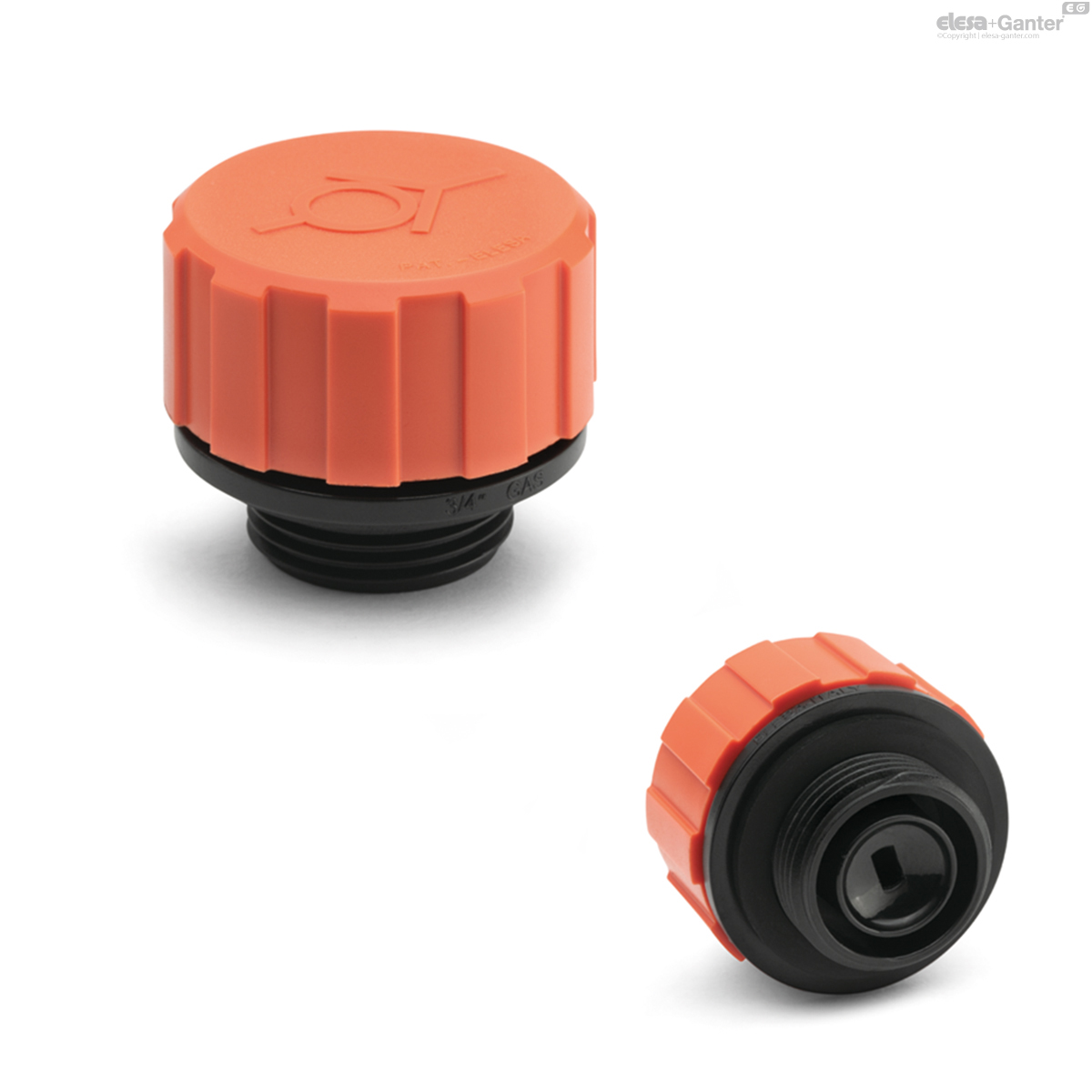

SFW-P.40-3/4+FPE-350mb SFW-P Belüftungsdeckel

SFW-P.40-3/4+FPE-350mb SFW-P Belüftungsdeckel

Doppelventil, mit Spritzschutz, Kunststoff Thermoplast
Alle Größen und Varianten
  • PA
  • g10030
  • RoHS
  • ELE OD

Lt: 1-2 Wochen

Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
54777
Beschreibung
SFW-P.40-G3/4+FPE-350mb
D
42
L
36
d1
G 3/4
d2
21
d3
40
h
11.5
weight
43.5
SFW-P.40-3/4+FPE-350mb drawing
SFW-P.40-3/4+FPE-350mb drawing
SFW-P.40-3/4+FPE-350mb drawing
SFW-P.40-3/4+FPE-350mb drawing
Video: SFW-P

Material

Kunststoff Thermoplast (Polyamide PA).

  • Abdeckung (oberer Teil): RAL 2004 orange, matt, mit grafischen Symbol 'Ventil'
  • Gewindeanschluss mit Spritzschutz: schwarz, halbmatt.

Dichtungsring

Gummi NBR (Perbunan)

Überdruckventil

Thermoplast mit NBR Gummi O-Ring und rostfreier Edelstahlfeder

Öffnet sich ab 350 mbar.

Unterdruckventil

Verschlussscheibe aus Thermoplast mit NBR-Gummi und Edelstahl-Feder.

Öffnet sich ab 30 mbar.

Luftfilter

Filter aus thermisch gebundenem Polyester (FPE) mit geringem Druckverlust und hoher Staubrückhaltefähigkeit. Erwartete Filtrationsklasse ISO 16890-1 ISO Klassifizierung grob 75 %, EN 779:2012 Klasse G4, mit Filterfeinheit 10 µ.

Maximale Gebrauchstemperatur

100°C.

Eigenschaften

Die Belüftungsdecke SFW-P hält einen Druckluftspeicher über dem Ölstand innerhalb der in der Konstruktionsphase festgelegten Grenzen, um eine Verformung der Tankwände zu vermeiden. Vorteile:

  • reduziert das Luftvolumen, welches in den Behälter nachströmt und hält Öl und Filter sauber;
  • es verbessert den Saugpumpeneffekt unter Arbeitsbedingungen und reduziert die Kavitationserscheinung;
  • verhindert das Auslaufen der Flüssigkeit, wenn das System Teil einer beweglichen Einheit ist;
  • reduziert Schaumaufkommen in der Flüssigkeit.

Die Belüftungsdeckel SFW-P sind nach einer speziellen Innengeometrie gefertigt, die das Auslaufen der Flüssigkeit nach außen verhindert.

Technische Daten

Der Luftstrom der verschiedenen Ausführungen der Belüftungsdeckel kann aus dem Diagramm entnommen werden und bezieht sich auf die Differenz des Innen- und Außendrucks.





Sonderausführungen auf Anfrage

  • Abdeckung schwarz.
  • Überdruckventil öffnet ab 0.100 oder 0.700 bar.
  • Gewindeanschluss auch mit NPT-Gewinde (National Taper pipe Thread - ANSI -ASME B1-20, (SFW.70-3/4-NPT).
