MSR.60-CKlemmstative

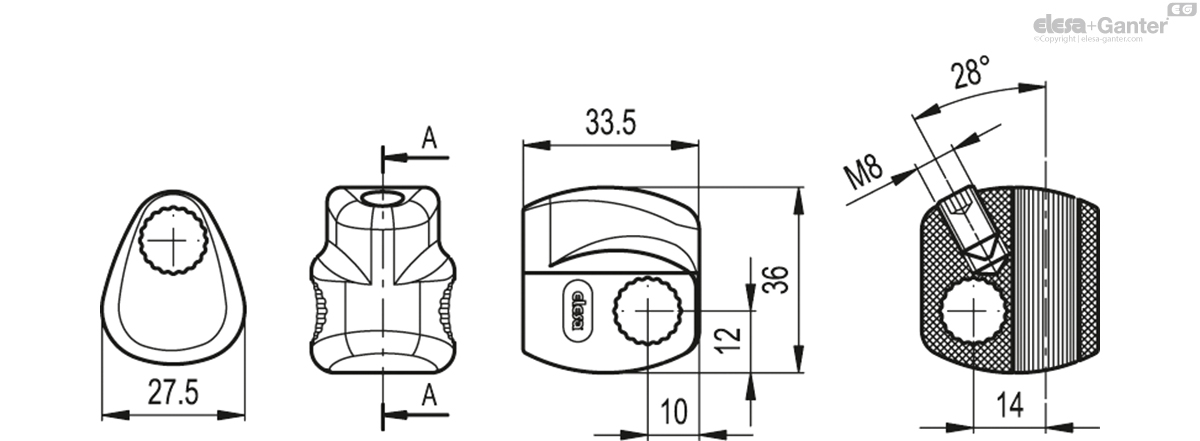

Kreuz-Klemmhalter
Kunststoff Thermoplast und Aluminium
|
Katalog
|
Beschreibung
|
Pull out resistance
[N] |
|
|---|---|---|---|
|
|
|
|
|
|
440021
|
MSR.60-C
|
300
|
19
|
* Endkappen nicht im Lieferumfang.
Standard Ausführungen
- MSR.60-B base: Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt
- Schraubenabdeckungen CC-MSR.60: Kunststoff Thermoplast (Polyester PBT) in sechs Farben, hochglanzpoliert, Montage durch Einpressen. Wird mitgeliefert, abnehmbar mit einem Schraubenzieher.
Kann auch zusätzlich bestellt werden (siehe Tabelle).

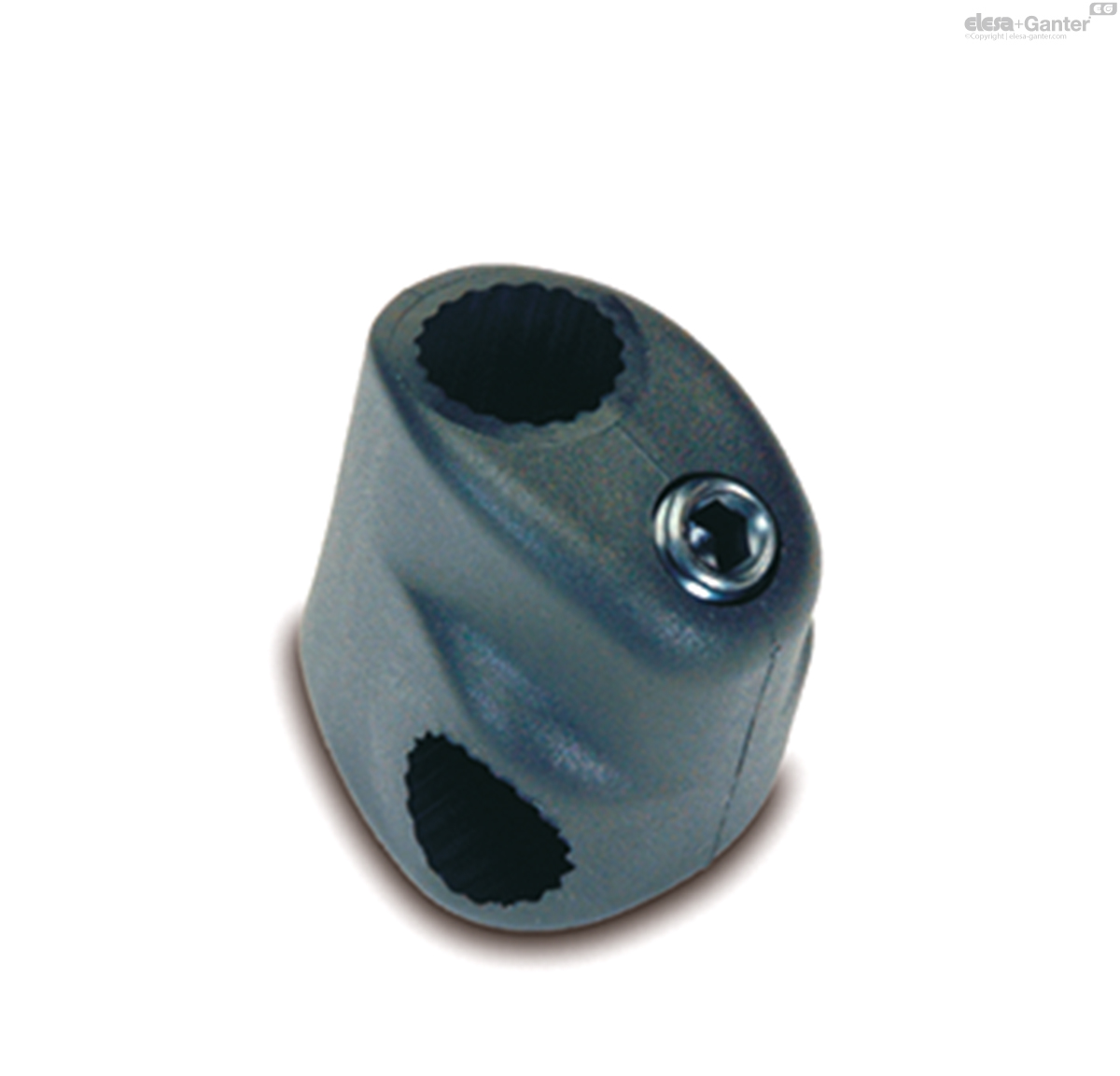

- MSR.60-C Kreuz-Klemmhalter: Glasfaserverstärkter Kunststoff Thermoplast, schwarz, matt
- MSR.60-TA-TB-TC-TD-TE-TF Kreuzstück: Glasfaserverstärkter Kunststoff Thermoplast, schwarz, matt
- MSR.60-T13 Halterohr: Aluminium-Profile erhältlich in den Standardlängen von 100 bis 2000 mm
Bei entsprechender Stückzahl auch in anderen Längen lieferbar.
- Verbindungsrohr-Verschlusskappen TC13-MSR.60: Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt, Montage durch Aufdrücken. Wird mitgeliefert.
Zubehör: Separat erhältlich (siehe Tabelle).
Funktionen und Anwendungen
Mit dem Universal-Klemmstativ MSR. können Befestigungslaschen schnell und sicher in die gewünschte Lage gebracht und dort positioniert werden. Die neigbare Halterohr-Aufnahme im Sockel hat elf Rastpositionen. Mit jeweils nur einer Klemmschraube werden Sockel, Kreuzstück und Befestigungslasche an den Halterrohren festgeklemmt.
Zum Positionieren des Halterohres bzw. der Befestigunslaschen können die Klemmschrauben mit Hilfe eines Sechskant-Schraubendrehers leicht gelöst werden.
Vorteile
Die schlitzförmigen Verbindungsrohre verhindern eine freie Rotation.
Rohr und Komponenten mit Hilfe von nur einer Schraube festgeklemmt.

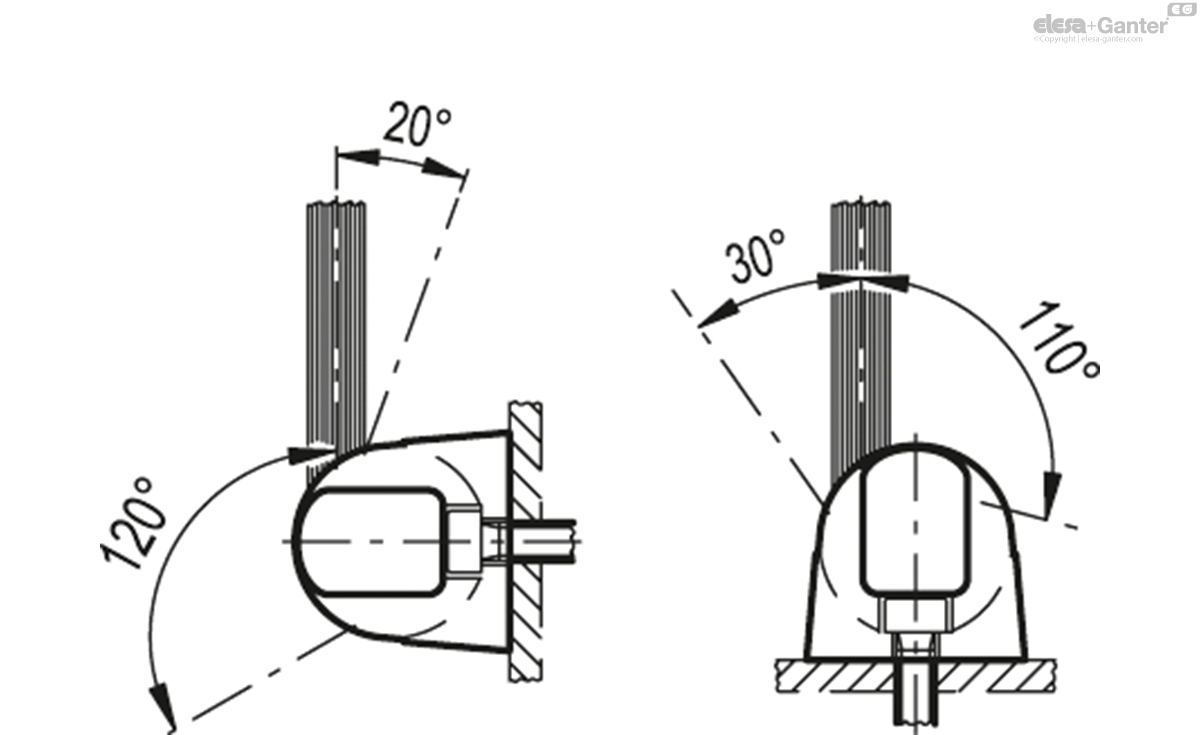

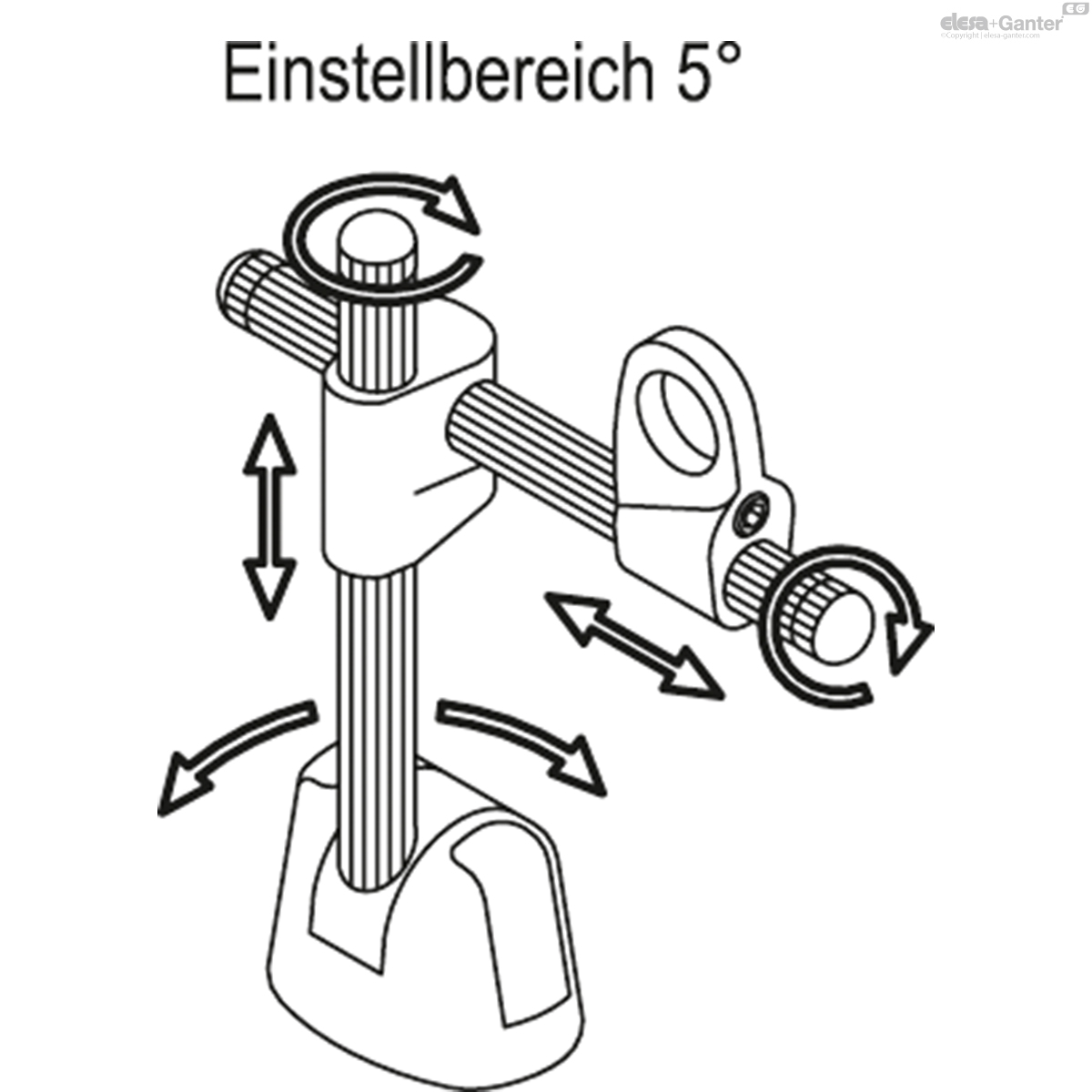

Einfache Anpassungen von fünf Graden der eingespannten Geräte (siehe Zeichnung).
Mangel an Hohlräumen, um Ablagerung von Schmutz und unerwünschten Substanzen zu vermeiden.
Einfache Identifikation des eingespannten Geräts mittels verschiedenen Farbkappen auf dem Fuß.

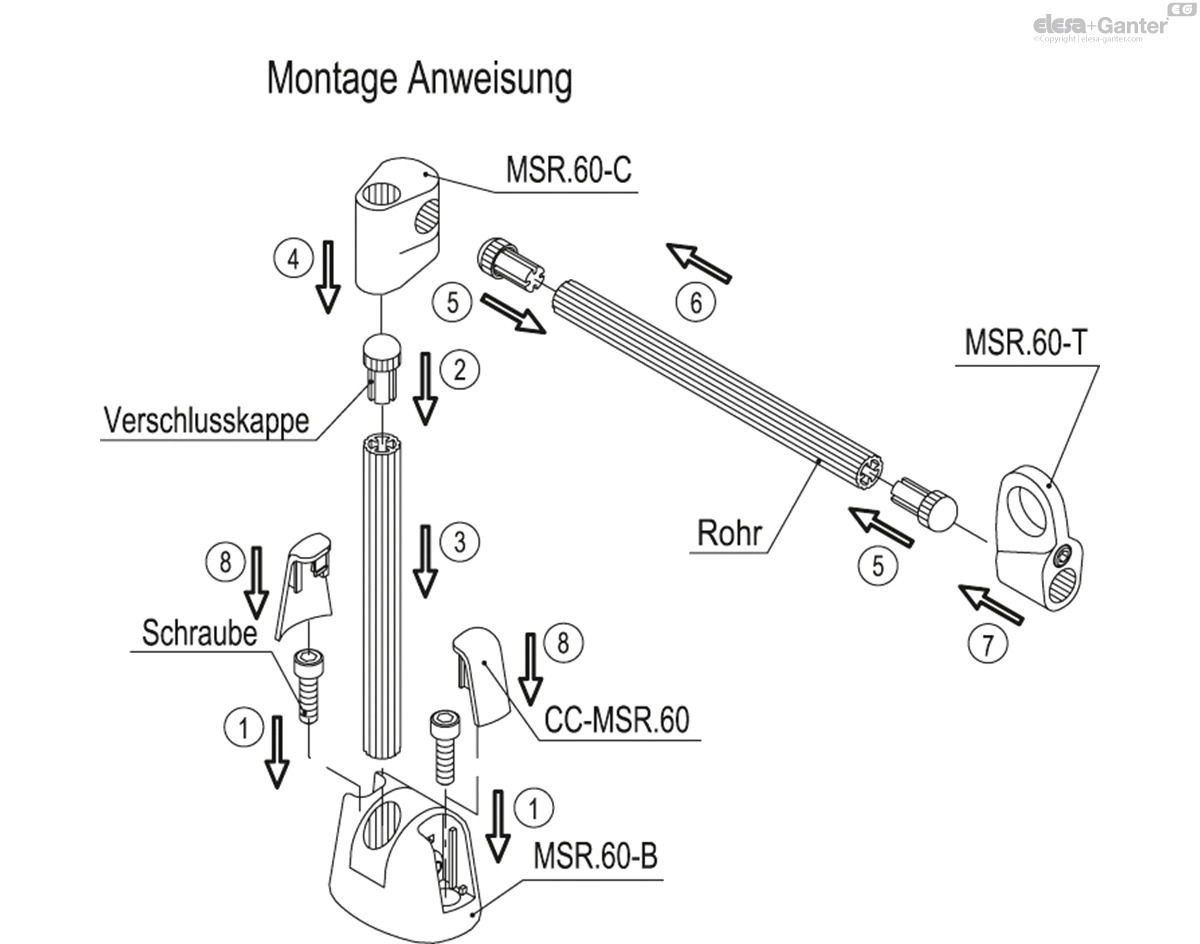

Montagehinweis
- Sockel mit zwei Zylinderkopfschrauben M6 und Sechskantmuttern (nicht im Lieferumfang enthalten) befestigen.
- Eine der beiden Endkappen auf das Rohrende durch leichtes Klopfen mit Kunststoffkopfhammer bis zum Anschlag aufstecken. Kappe nicht auf das Endstück des Sockels aufsetzen.
- Die gewünschte Befestigungslasche aus den sechs verfügbaren Vorrichtungen einpassen. Bauteile positionieren und durch Anziehen der Klemmschrauben verklemmen. Als Anzugsdrehmoment für die Klemmstellen wird 5 Nm empfohlen.
- Kreuzverbinder einsetzen; dadurch kann ein weiteres Rohr montiert werden.
- Endkappen in das Rohr einpassen.
- Kreuzverbinder einsetzen; dadurch kann ein weiteres Rohr montiert werden.
- Rohr in die Formbohrung des Kreuzstückes einsetzen. Die gewünschte Befestigungslasche aus den sechs verfügbaren Vorrichtungen einpassen. Bauteile positionieren und durch Anziehen der Klemmschrauben verklemmen. Empfohlenes Anzugsdrehmoment 3 Nm. Dieser Wert sollte nicht überschritten werden.
- Sobald die Einstellung vorgenommen ist, Schraubenabdeckungen auf den Sockel aufstecken.
Zubehör auf Anfrage
- CC-MSR.60: Schraubenabdeckungen aus Kunststoff Thermoplast (Polyester PBT), in sechs Farben, hochglanzpoliert, Montage durch Einpressen (siehe Tabelle).
- TC13-MSR.60: Verbindungsrohr-Verschlusskappen aus glasfaserverstärktem Kunststoff Thermoplast (Polyamid PA), schwarz, matt, Montage durch Einpressen (siehe Tabelle).
