M.1053-AN-GRRohrgriffe

Aluminium-Rohr, eloxiert, Grifffüße grau

Kunststoff Thermoplast und Aluminium

  • Icons/__logo__PA__.png
  • Icons/__logo__g10020__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png
Aluminium-Rohr, eloxiert, Grifffüße grau
Aluminium-Rohr, eloxiert, Grifffüße grau Aluminium-Rohr, eloxiert, Grifffüße grau Aluminium-Rohr, eloxiert, Grifffüße grau Aluminium-Rohr, eloxiert, Grifffüße grau
Aluminium-Rohr, eloxiert, Grifffüße grau
M.1053-AN-GR
Aluminium-Rohr, eloxiert, Grifffüße grau
Aluminium-Rohr, kunststoffbeschichtet, Grifffüße schwarz
M.1053-EP
Aluminium-Rohr, kunststoffbeschichtet, Grifffüße schwarz

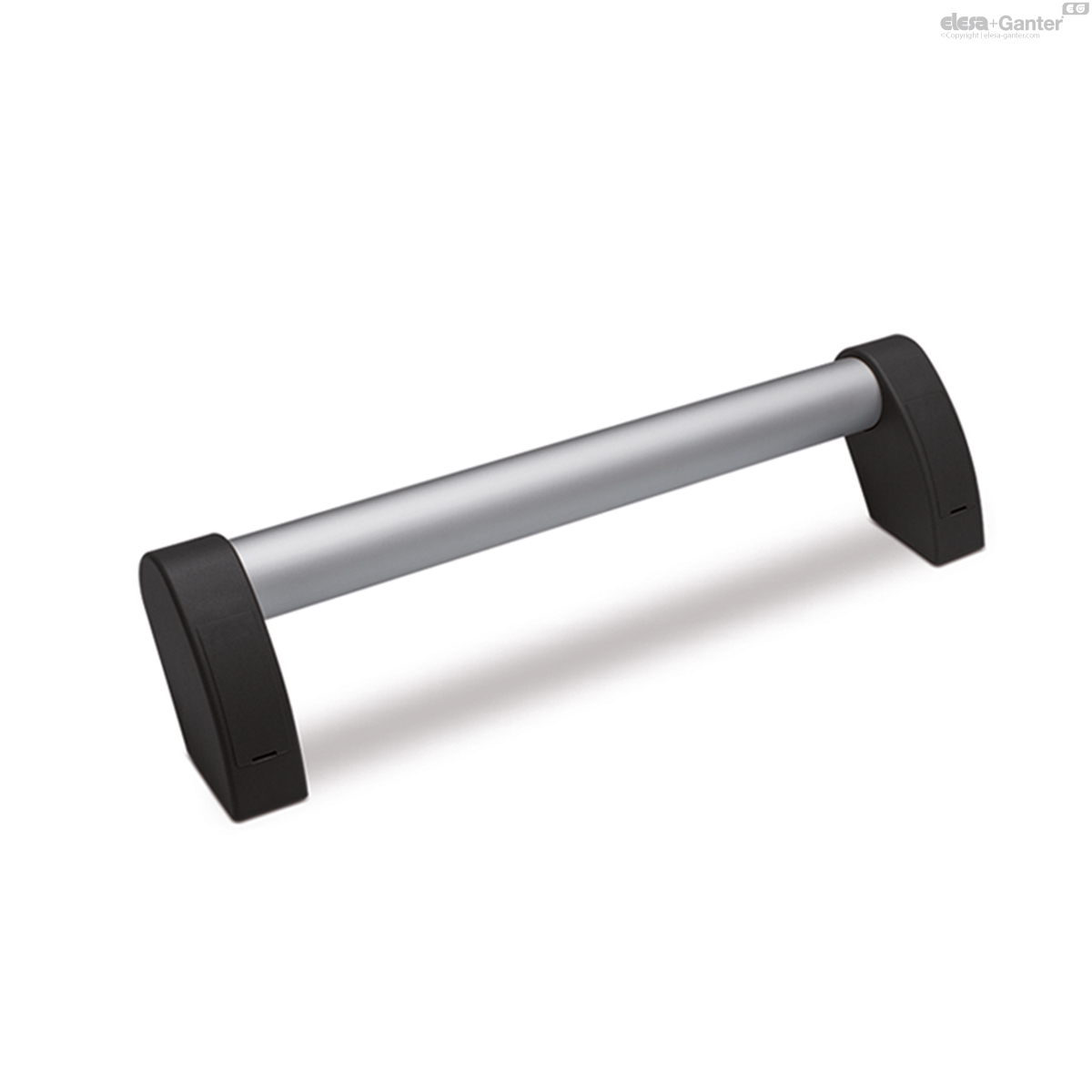

Aluminium-Rohr, eloxiert, Grifffüße schwarz
M.1053-AN-BK
Aluminium-Rohr, eloxiert, Grifffüße schwarz

M.1053-AN-GR

Zurücksetzen
Katalog

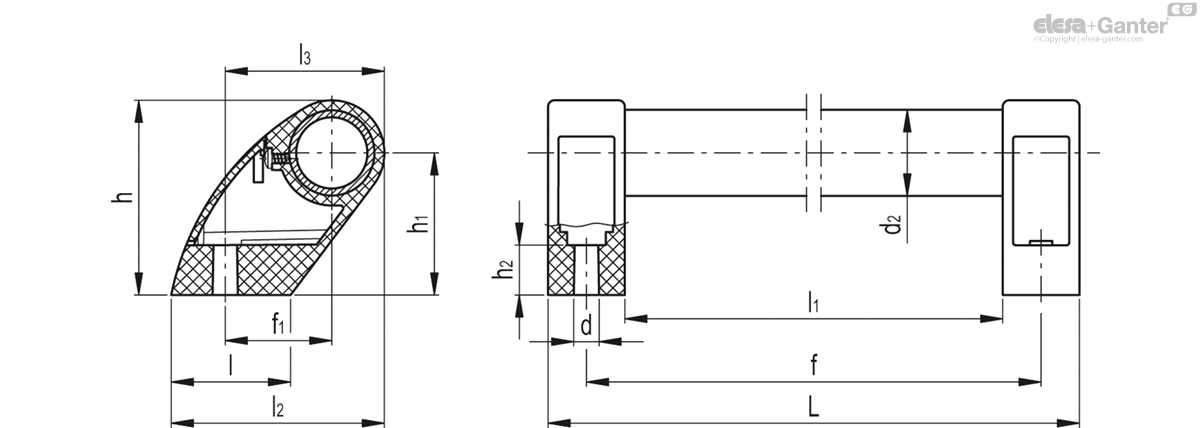

Beschreibung
d2
f±1
f1
L
d
h
h1
h2
l
l1
l2
36805
M.1053/30-300-AN-GR
30
300
37.5
327
8.5
68.5
50
17.5
42
273
75
36815
M.1053/30-350-AN-GR
30
350
37.5
377
8.5
68.5
50
17.5
42
323
75
36825
M.1053/30-400-AN-GR
30
400
37.5
427
8.5
68.5
50
17.5
42
373
75
36835
M.1053/30-500-AN-GR
30
500
37.5
527
8.5
68.5
50
17.5
42
473
75
36845
M.1053/30-600-AN-GR
30
600
37.5
627
8.5
68.5
50
17.5
42
573
75
36855
M.1053/30-700-AN-GR
30
700
37.5
727
8.5
68.5
50
17.5
42
673
75
* Maximale Belastung # Bruchlast
  • Icons/__logo__ELE_OD__.png

Grifffüße

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), matt.

Um das rotieren des Rohrs zu verhindern, die selbstschneidende Schraube ø3,9x6,5 bis zum Anschlag einschrauben; diese befindet sich im Grifffuß.

Verschlusskappen

  • ECS.T: Kunststoff Thermoplast (Polyamid PA), in den Farben der Standardausführung, matt, Montage durch Einpressen (Abb.1). Wird mitgeliefert, abnehmbar mit einem Schraubenzieher.

Zubehör: Separat erhältlich (siehe Tabelle).



Montagehinweis

Durchlöcher für vorder- oder rückseitige Montage mittels Zylinderschrauben mit Innensechskant, Sechskantschrauben oder Standard-Kontermuttern

Standardausführungen

  • M.1053-EP: Aluminiumrohr, kunststoffbeschichtet, matt; sehr beständig gegen Abnutzung, Risse und chemische Stoffe; Vermeiden Sie dauerhaften und längeren Kontakt mit kochendem Wasser. Grifffüße und Endkappen in RAL 9005 (C9) schwarz.
  • M.1053-AN-BK: Aluminiumrohr, eloxiert, naturfarben, Grifffüße und Endkappen in RAL 9005 (C9) schwarz
  • M.1053-AN-GR: Aluminiumrohr, eloxiert, naturfarben, Grifffüße und Endkappen in RAL 7031 (C31) grau

Technische Daten

Zugbelastung: Die in der Tabelle angegebenen F Werte sind das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.




Sonderausführungen auf Anfrage

  • Verschiedene Längen

Zubehör auf Anfrage

  • ESC.T: Verschlusskappen aus Polyamid (PA)-Thermoplast, RAL 9005 tiefschwarz (C9), RAL 7031 blaugrau (C31), matt, Montage durch Einpressen. Bei entsprechender Stückzahl auch in anderen Farben.
