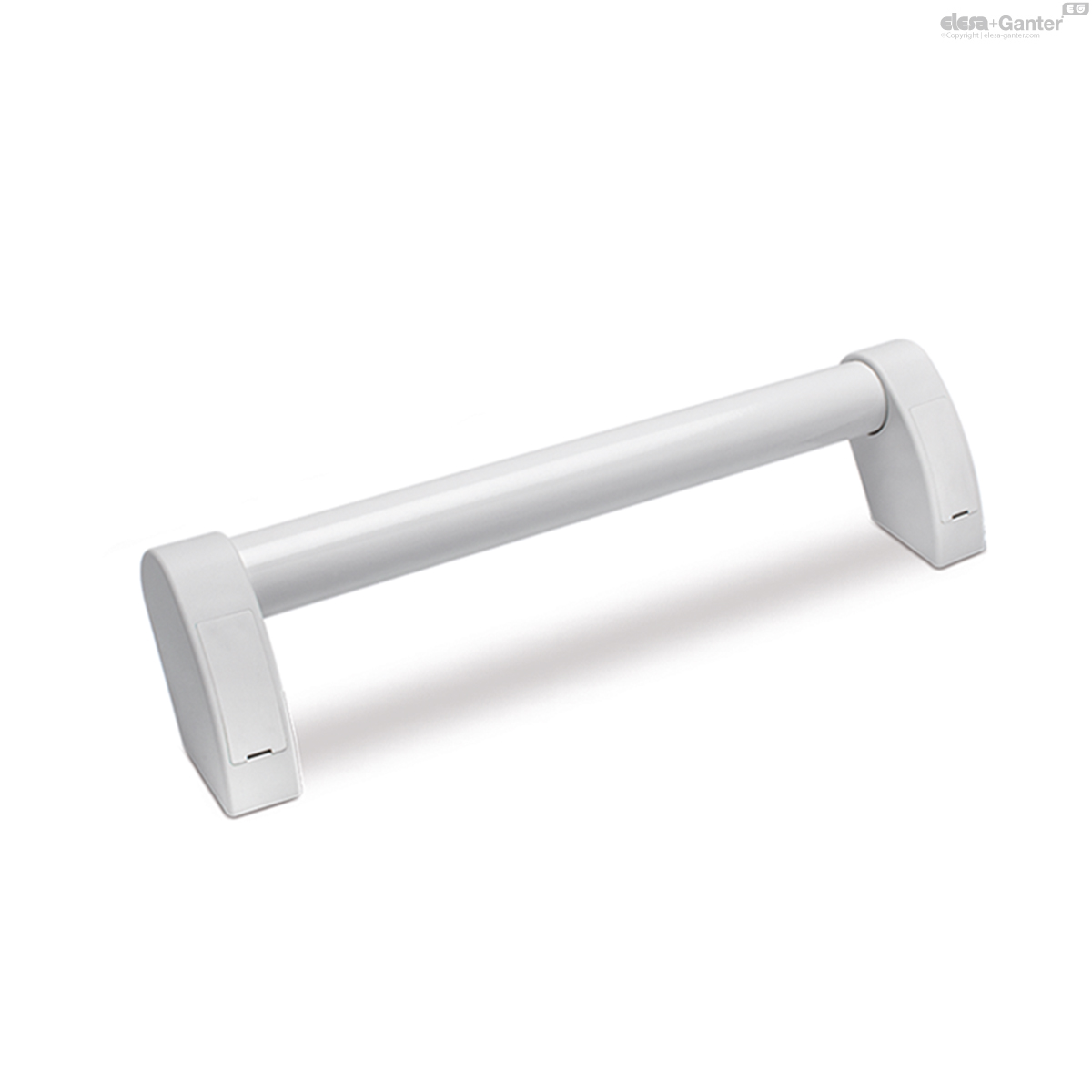

M.1053-CLEANRohrgriffe

Rohrgriffe

Kunststoff Thermoplast und Aluminium, einfache Reinigung

  • Icons/__logo__PA__.png
  • Icons/__logo__CLEAN__.png
  • Icons/__logo__g10020__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png
Rohrgriffe
Rohrgriffe Rohrgriffe Rohrgriffe Rohrgriffe

Zurücksetzen
Katalog

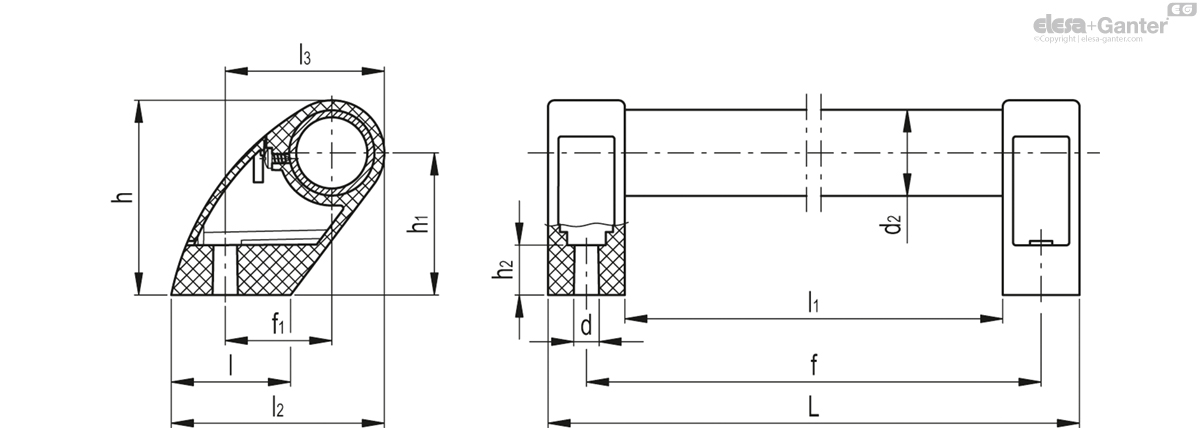

Beschreibung
d2
f±1
f1
L
d
h
h1
h2
l
l1
l2
151461
M.1053/30-300-CLEAN
30
300
37.5
327
8.5
68.5
50
17.5
42
273
75
151463
M.1053/30-350-CLEAN
30
350
37.5
377
8.5
68.5
50
17.5
42
323
75
151465
M.1053/30-400-CLEAN
30
400
37.5
427
8.5
68.5
50
17.5
42
373
75
151467
M.1053/30-500-CLEAN
30
500
37.5
527
8.5
68.5
50
17.5
42
473
75
151469
M.1053/30-600-CLEAN
30
600
37.5
627
8.5
68.5
50
17.5
42
573
75
151471
M.1053/30-700-CLEAN
30
700
37.5
727
8.5
68.5
50
17.5
42
673
75
* Maximale Belastung # Bruchlast
  • Icons/__logo__ELE_OD__.png

Grifffüße

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), matt.

Um das rotieren des Rohrs zu verhindern, die selbstschneidende Schraube ø3,9x6,5 bis zum Anschlag einschrauben; diese befindet sich im Grifffuß.

Verschlusskappen

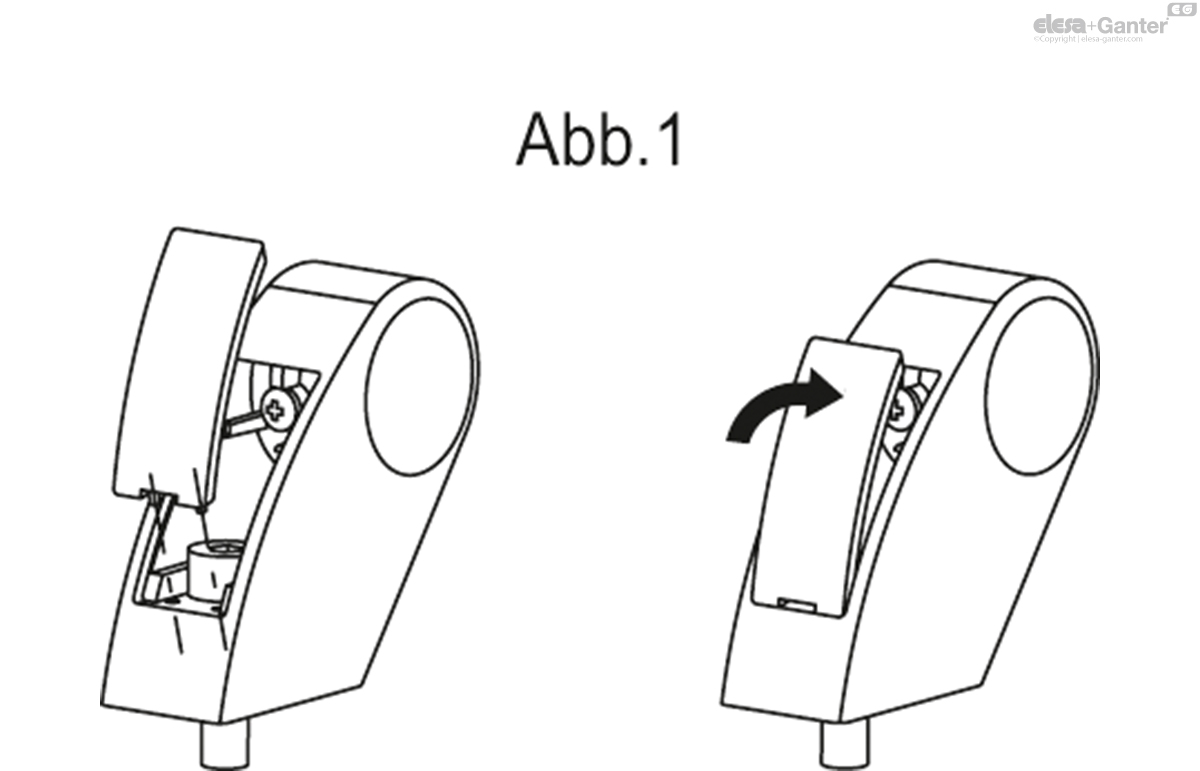

  • ECS.T: Kunststoff Thermoplast (Polyamid PA), weiß RAL 9002, matt, Montage durch Einpressen (Abb.1). Wird mitgeliefert, abnehmbar mit einem Schraubenzieher.

Zubehör: Separat erhältlich (siehe Tabelle).



Montagehinweis

Durchlöcher für vorder- oder rückseitige Montage mittels Zylinderschrauben mit Innensechskant, Sechskantschrauben oder Standard-Kontermuttern

Standardausführung

  • Aluminiumrohr, Beschichtung weiß - ähnlich zu RAL 9002, Grifffüße und Endkappen weiß - ähnlich zu RAL 9002 (CLEAN).

Technische Daten

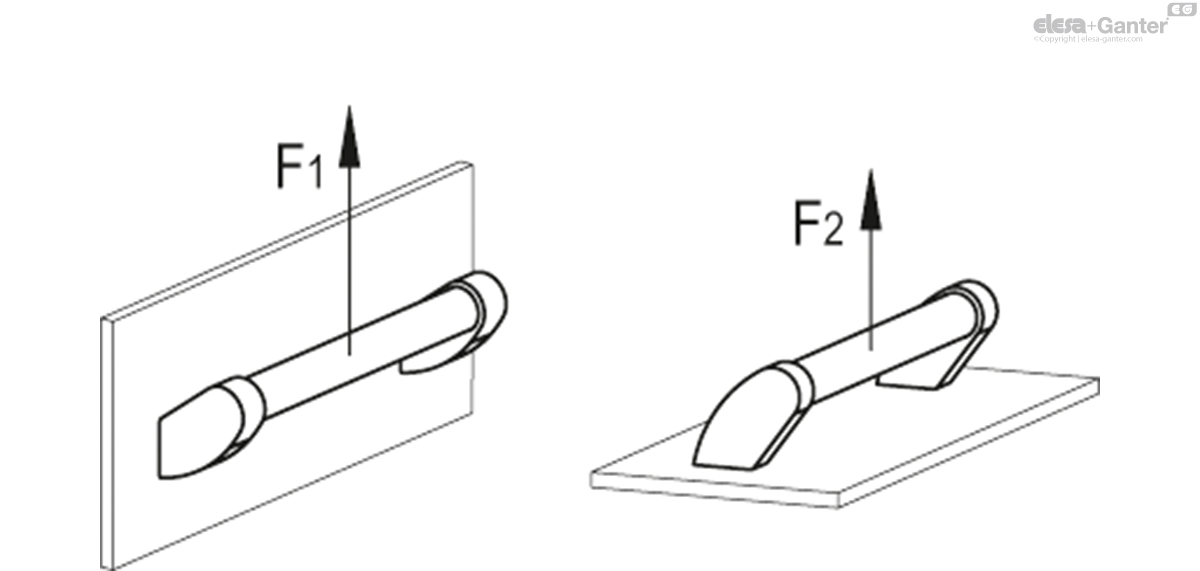

Zugbelastung: Die in der Tabelle angegebenen F Werte sind das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.




Sonderausführungen auf Anfrage

  • Verschiedene Längen

Zubehör auf Anfrage

  • ESC.T: Verschlusskappen aus Polyamid (PA)-Thermoplast, in weiß ähnlich RAL 9002 (CLEAN), matt, Montage durch Einpressen (siehe Tabelle). Bei entsprechender Stückzahl auch in anderen Farben.
Verwandte Produkte

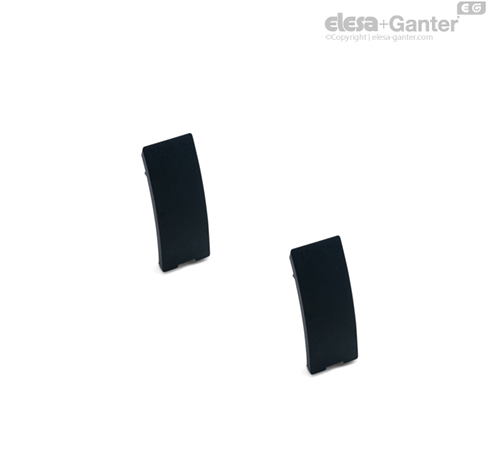

Verschlusskappen

ECS.T

Verschlusskappen für M.1053, M.1053-SST, M.1053-P und M.1053-P-SST, Thermoplast

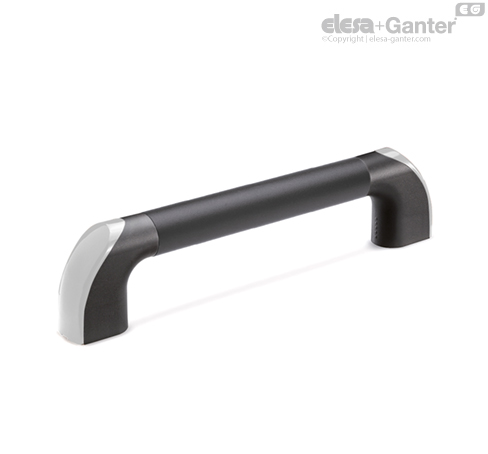

Aluminiumrohr, kunststoffbeschichtet

ETH-EP

Rohrgriffe Kunststoff Thermoplast und Aluminium
Aluminiumrohr, kunststoffbeschichtet, Montage von der Bedienerseite

M.1043-EP

Rohrgriffe Thermoplast, Aluminium, Edelstahl

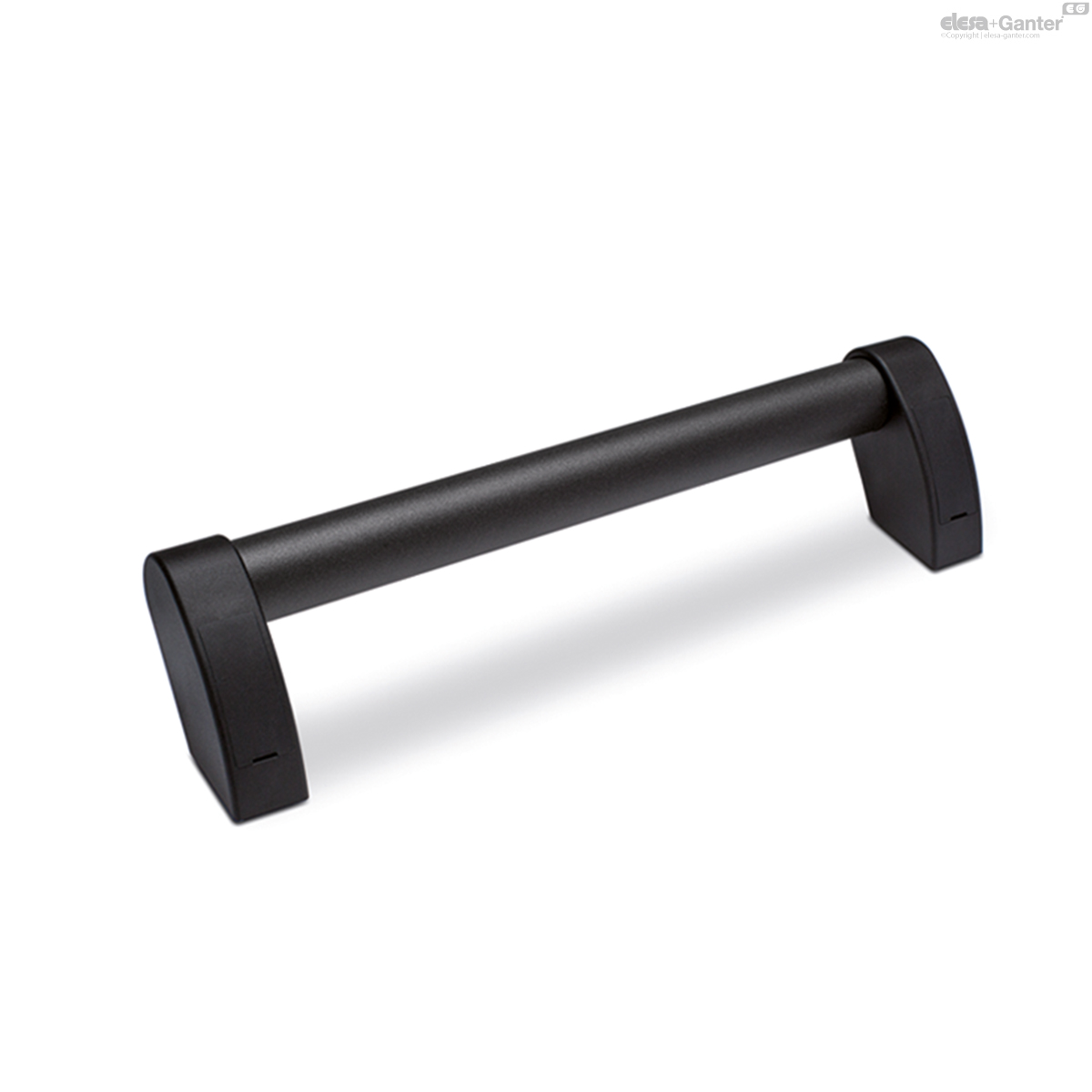

Aluminium-Rohr, kunststoffbeschichtet, Grifffüße schwarz

M.1053-EP

Rohrgriffe Kunststoff Thermoplast und Aluminium

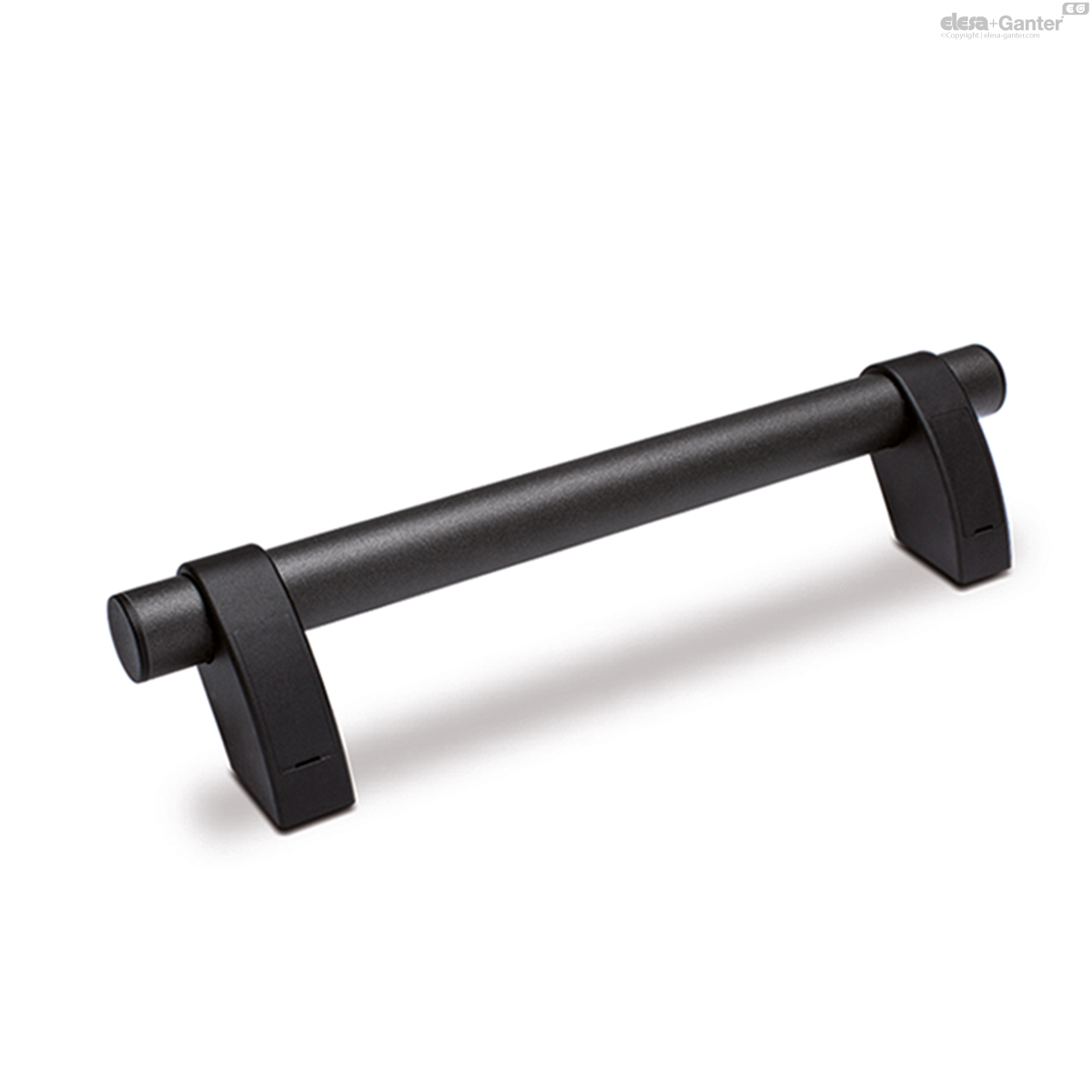

Aluminium-Rohr, kunststoffbeschichtet, Grifffüße schwarz

M.1053-P-EP

Rohrgriffe Verschiebbaren Grifffüße, Kunststoff Thermoplast und Aluminium
Rohrgriffe

M.1066-CLEAN

Rohrgriffe Kunststoff Thermoplast

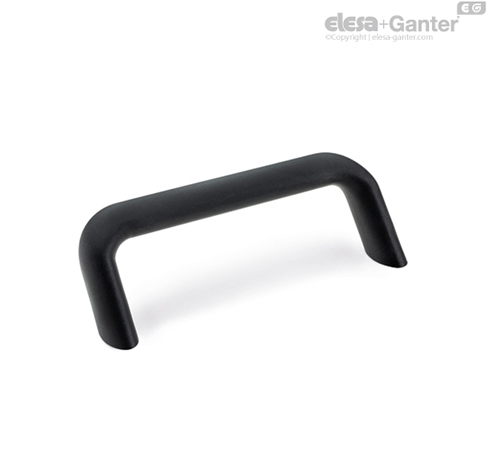

Schräge Bügelgriffe
