Technical datasheet
LSX.A-ASGelenkfüße
Mit rutschfester Gummiauflage
Fuß Kunststoff Thermoplast, Spindel Stahl
LSX.A-AS
|
Katalog
|

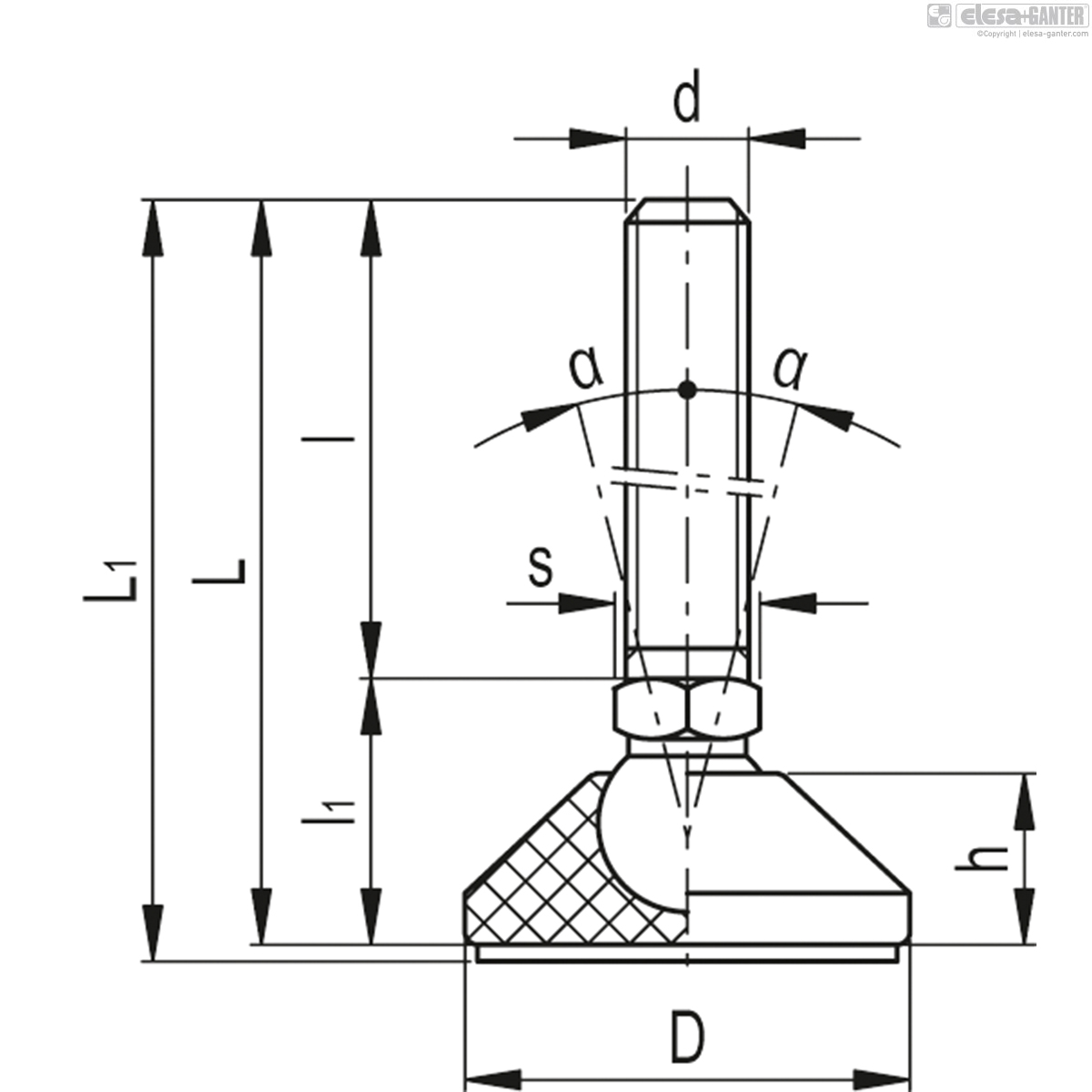

Beschreibung
|
D
|
d
|
L
|
L1
|
l
|
l1
|
h
|
s
|
α
|
Articulation
Ø |
Max. limit static load*
[N] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
531521
|
LSX.A-26-10-AS-M8x30
|
26
|
M8
|
47
|
48
|
30
|
17
|
10
|
12
|
19°
|
10
|
4000
|
|
531523
|
LSX.A-26-10-AS-M8x45
|
26
|
M8
|
62
|
63
|
45
|
17
|
10
|
12
|
19°
|
10
|
4000
|
|
531525
|
LSX.A-26-10-AS-M8x60
|
26
|
M8
|
77
|
78
|
60
|
17
|
10
|
12
|
19°
|
10
|
4000
|
|
531531
|
LSX.A-26-10-AS-M10x45
|
26
|
M10
|
62
|
63
|
45
|
17
|
10
|
12
|
19°
|
10
|
4000
|
|
531533
|
LSX.A-26-10-AS-M10x60
|
26
|
M10
|
77
|
78
|
60
|
17
|
10
|
12
|
19°
|
10
|
4000
|
|
531535
|
LSX.A-26-10-AS-M10x70
|
26
|
M10
|
87
|
88
|
70
|
17
|
10
|
12
|
19°
|
10
|
4000
|
|
531537
|
LSX.A-26-10-AS-M10x100
|
26
|
M10
|
117
|
118
|
100
|
17
|
10
|
12
|
19°
|
10
|
4000
|
|
531541
|
LSX.A-30-10-AS-M8x30
|
30
|
M8
|
49
|
50
|
30
|
19
|
12
|
12
|
19°
|
10
|
4500
|
|
531543
|
LSX.A-30-10-AS-M8x45
|
30
|
M8
|
64
|
65
|
45
|
19
|
12
|
12
|
19°
|
10
|
4500
|
|
531545
|
LSX.A-30-10-AS-M8x60
|
30
|
M8
|
79
|
80
|
60
|
19
|
12
|
12
|
19°
|
10
|
4500
|
|
531551
|
LSX.A-30-10-AS-M10x45
|
30
|
M10
|
64
|
65
|
45
|
19
|
12
|
12
|
19°
|
10
|
4500
|
|
531553
|
LSX.A-30-10-AS-M10x60
|
30
|
M10
|
79
|
80
|
60
|
19
|
12
|
12
|
19°
|
10
|
4500
|
|
531555
|
LSX.A-30-10-AS-M10x70
|
30
|
M10
|
89
|
90
|
70
|
19
|
12
|
12
|
19°
|
10
|
4500
|
|
531557
|
LSX.A-30-10-AS-M10x100
|
30
|
M10
|
119
|
120
|
100
|
19
|
12
|
12
|
19°
|
10
|
4500
|
|
531561
|
LSX.A-40-10-AS-M8x30
|
40
|
M8
|
48.5
|
49.5
|
30
|
18.5
|
11.5
|
12
|
20°
|
10
|
5000
|
|
531563
|
LSX.A-40-10-AS-M8x45
|
40
|
M8
|
63.5
|
64.5
|
45
|
18.5
|
11.5
|
12
|
20°
|
10
|
5000
|
|
531565
|
LSX.A-40-10-AS-M8x60
|
40
|
M8
|
78.5
|
79.5
|
60
|
18.5
|
11.5
|
12
|
20°
|
10
|
5000
|
|
531571
|
LSX.A-40-10-AS-M10x45
|
40
|
M10
|
63.5
|
64.5
|
45
|
18.5
|
11.5
|
12
|
20°
|
10
|
5000
|
|
531573
|
LSX.A-40-10-AS-M10x60
|
40
|
M10
|
78.5
|
79.5
|
60
|
18.5
|
11.5
|
12
|
20°
|
10
|
5000
|
|
531575
|
LSX.A-40-10-AS-M10x70
|
40
|
M10
|
88.5
|
89.5
|
70
|
18.5
|
11.5
|
12
|
20°
|
10
|
5000
|
|
531577
|
LSX.A-40-10-AS-M10x100
|
40
|
M10
|
118.5
|
119.5
|
100
|
18.5
|
11.5
|
12
|
20°
|
10
|
5000
|
* Die max. statische Belastbarkeit ist der Wert ab dem die Belastung auf das Element zu Brüchen im Kunststoff führen kann. Hier sollte jedoch auch ein Sicherheitsfaktor miteinbezogen werden. Dieser sollte sich an der Anwendung und dem Sicherheitsniveau
Fuß
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Gewindespindel
Stahl verzinkt mit Sechskant
Standardausführungen

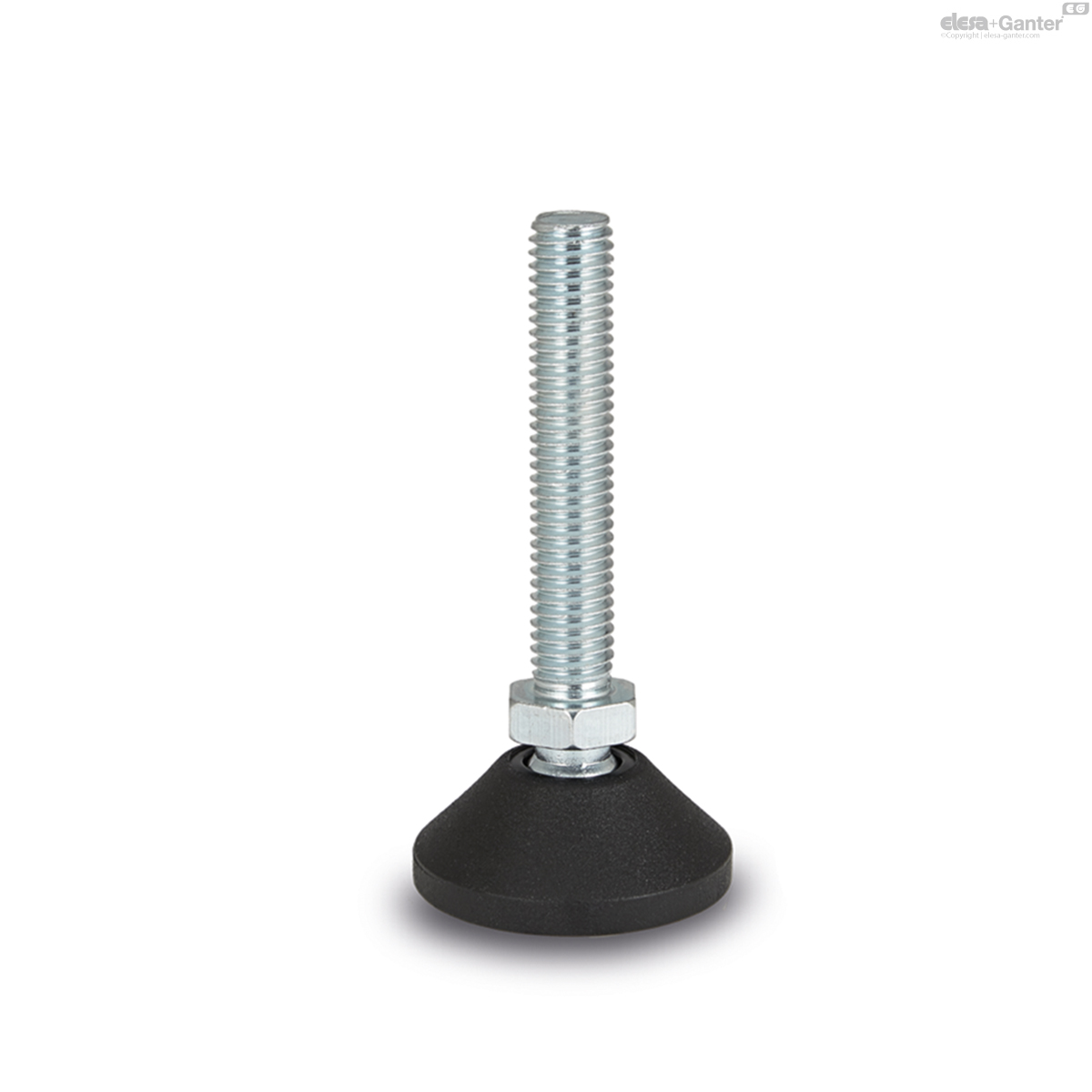

- LSX.A: ohne rutschfeste Gummiauflage.

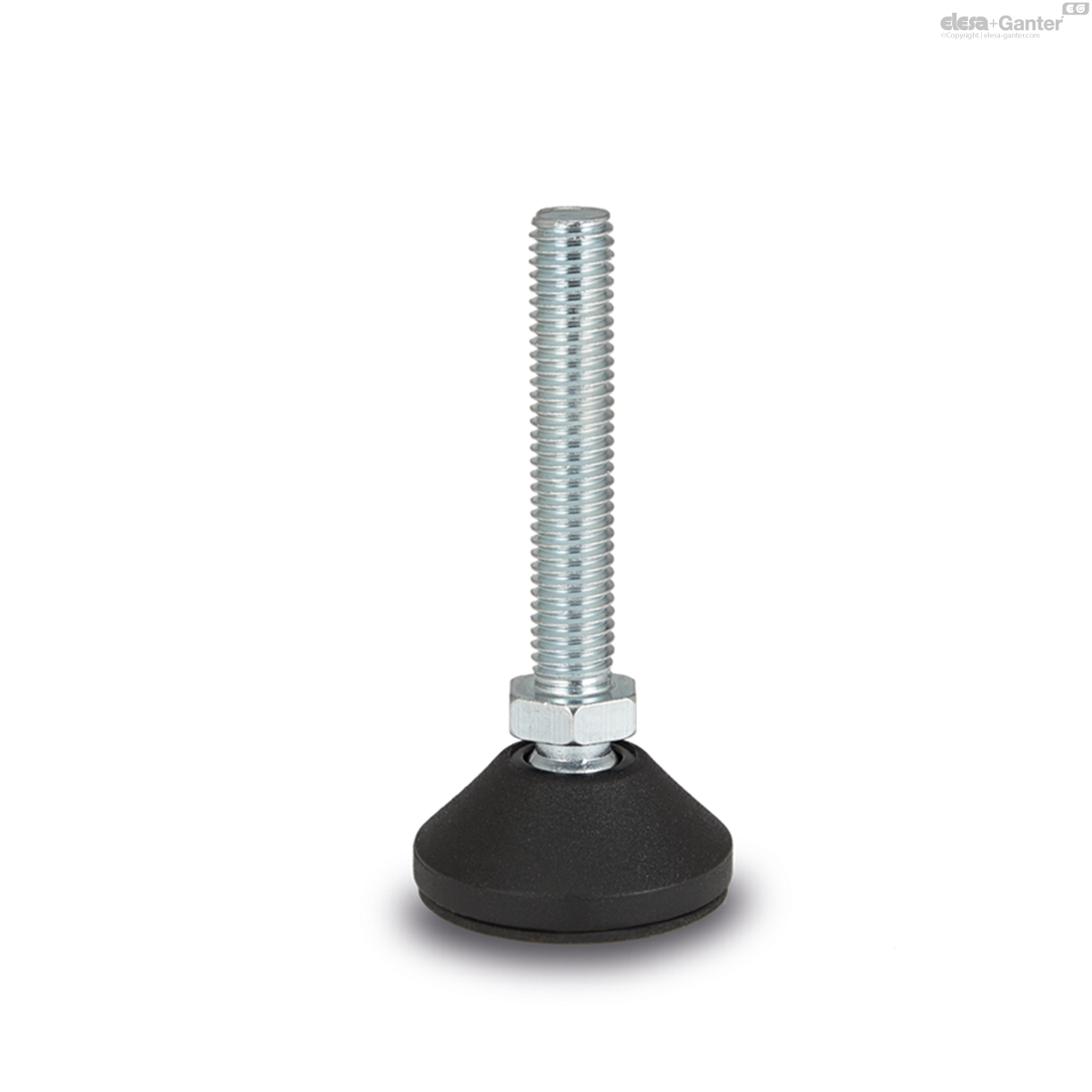

- LSX.A-AS: Fuße mit rutschfester Gummiauflage (Gummi SBR), am Fuß befestigt.
Eigenschaften
Die in der Tabelle angeführten Belastungswerte beziehen sich auf die auf die Achse des Gelenkfusses angewandte Belastung.
Unter normalen Bedingungen, muss jede Belastung (seitlich oder schräg), die die rutschfeste Gummiauflage beeinträchtigen könnte, berücksichtigt werden.
Unter sehr schwierigen Arbeitsbedingungen oder auf klebenden Oberflächen wäre die Ausführung LSX.A-AS mit rutschfester Gummiauflage (Gummi SBR) nicht optimal. In diesen Fällen siehe auch LS.A-AS.
