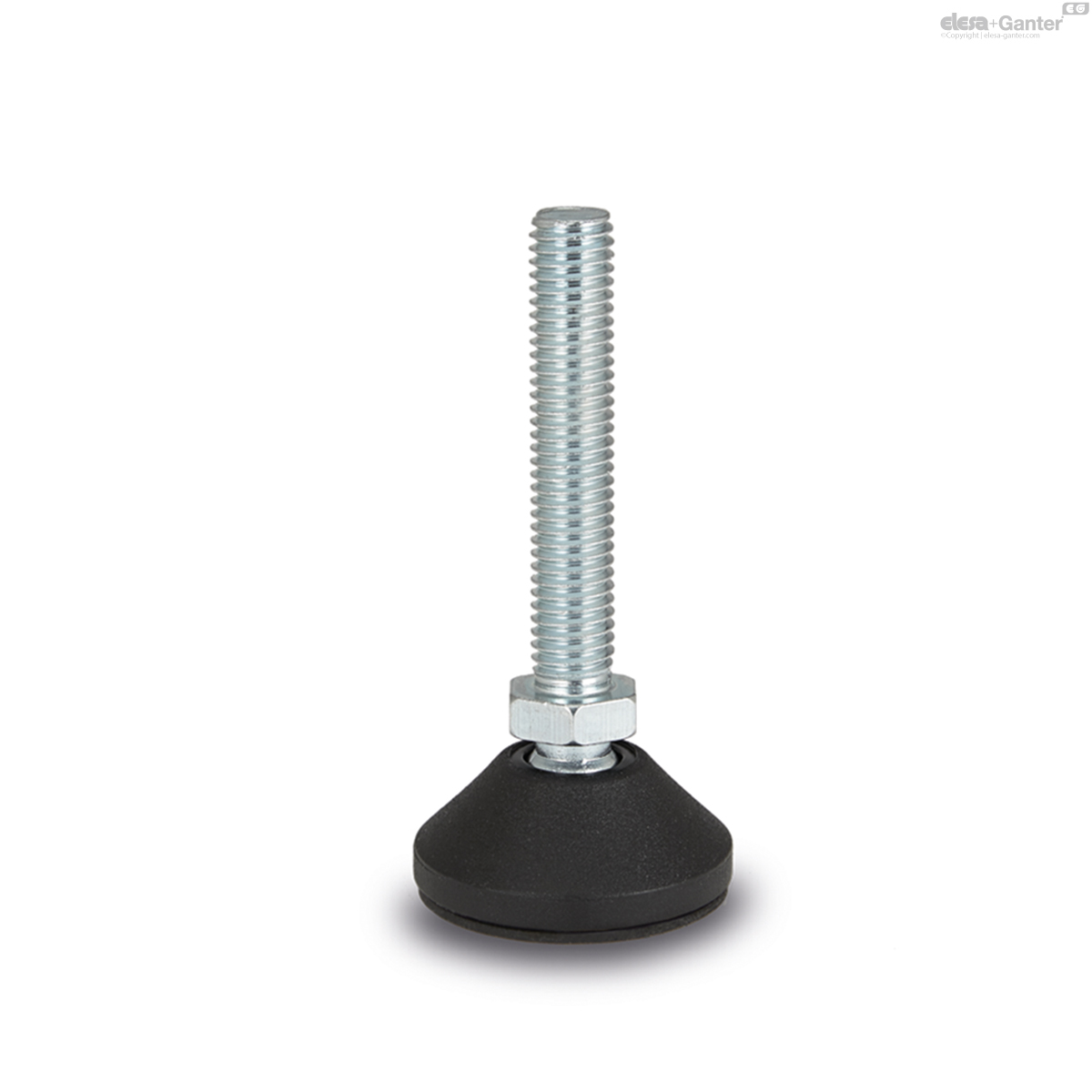

LSX.A-26-10-AS-M10x60 LSX.A-AS Mit rutschfester Gummiauflage

LSX.A-26-10-AS-M10x60

LSX.A-AS Mit rutschfester Gummiauflage

Fuß Kunststoff Thermoplast, Spindel Stahl
  • Icons/__logo__PA__.png
  • Icons/__logo__g7030__.png
  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__NBR__.png

Lt: 1-2 Wochen Alle Größen und Varianten von LSX.A

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
531533
D
26
d
M10
L
77
L1
78
l
60
l1
17
h
10
s
12
α
19°
Gelenk
Ø
10
Max. statische Last*
[N]
4000
42

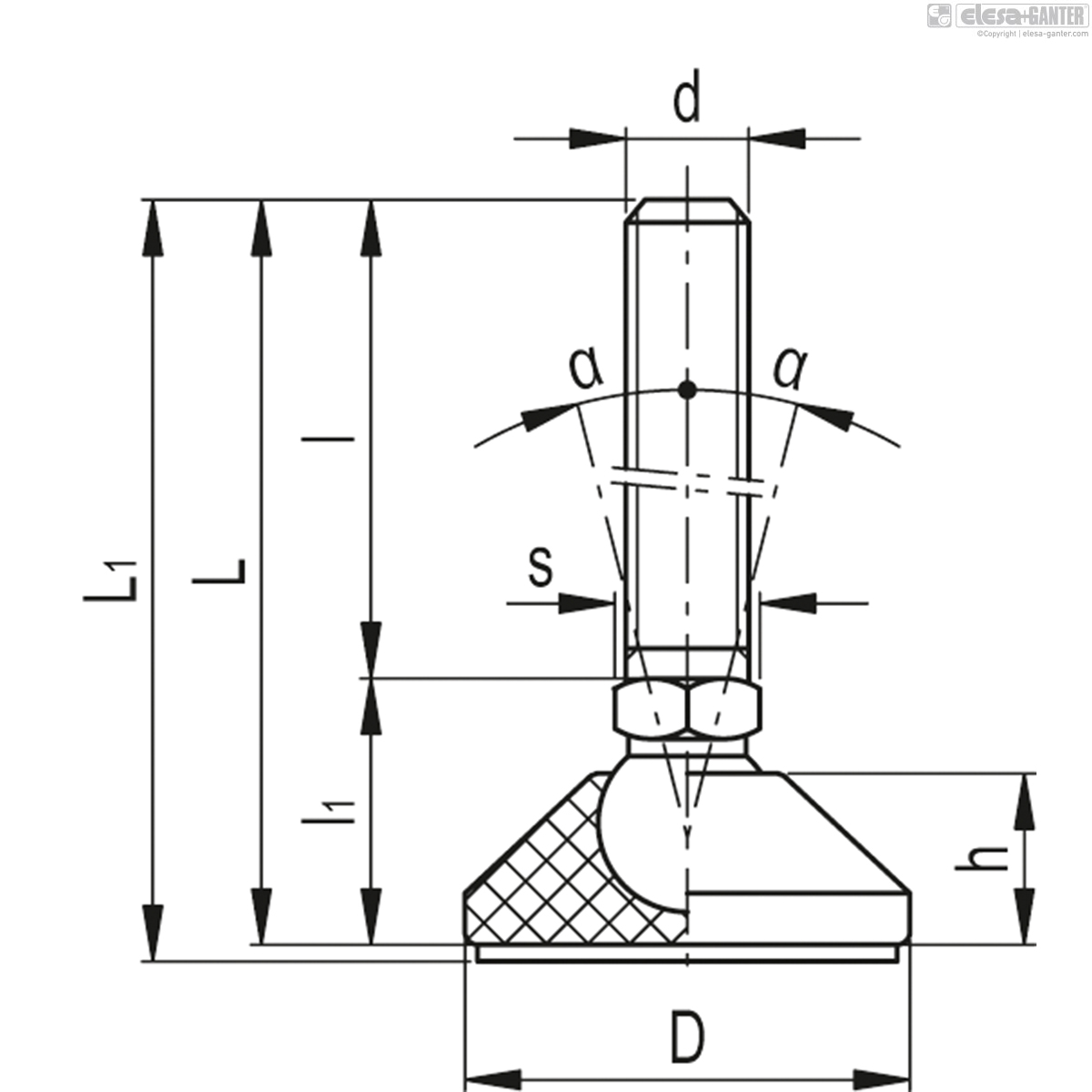

LSX.A-26-10-AS-M10x60 drawing
* Die max. statische Belastbarkeit ist der Wert ab dem die Belastung auf das Element zu Brüchen im Kunststoff führen kann. Hier sollte jedoch auch ein Sicherheitsfaktor miteinbezogen werden. Dieser sollte sich an der Anwendung und dem Sicherheitsniveau

Fuß

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.

Gewindespindel

Stahl verzinkt mit Sechskant

Standardausführungen

  • LSX.A: ohne rutschfeste Gummiauflage.
  • LSX.A-AS: Fuße mit rutschfester Gummiauflage (Gummi SBR), am Fuß befestigt.

Eigenschaften

Die in der Tabelle angeführten Belastungswerte beziehen sich auf die auf die Achse des Gelenkfusses angewandte Belastung.

Unter normalen Bedingungen, muss jede Belastung (seitlich oder schräg), die die rutschfeste Gummiauflage beeinträchtigen könnte, berücksichtigt werden.

Unter sehr schwierigen Arbeitsbedingungen oder auf klebenden Oberflächen wäre die Ausführung LSX.A-AS mit rutschfester Gummiauflage (Gummi SBR) nicht optimal. In diesen Fällen siehe auch LS.A-AS.
