Technical datasheet
HFTX/SLÖlschaugläser

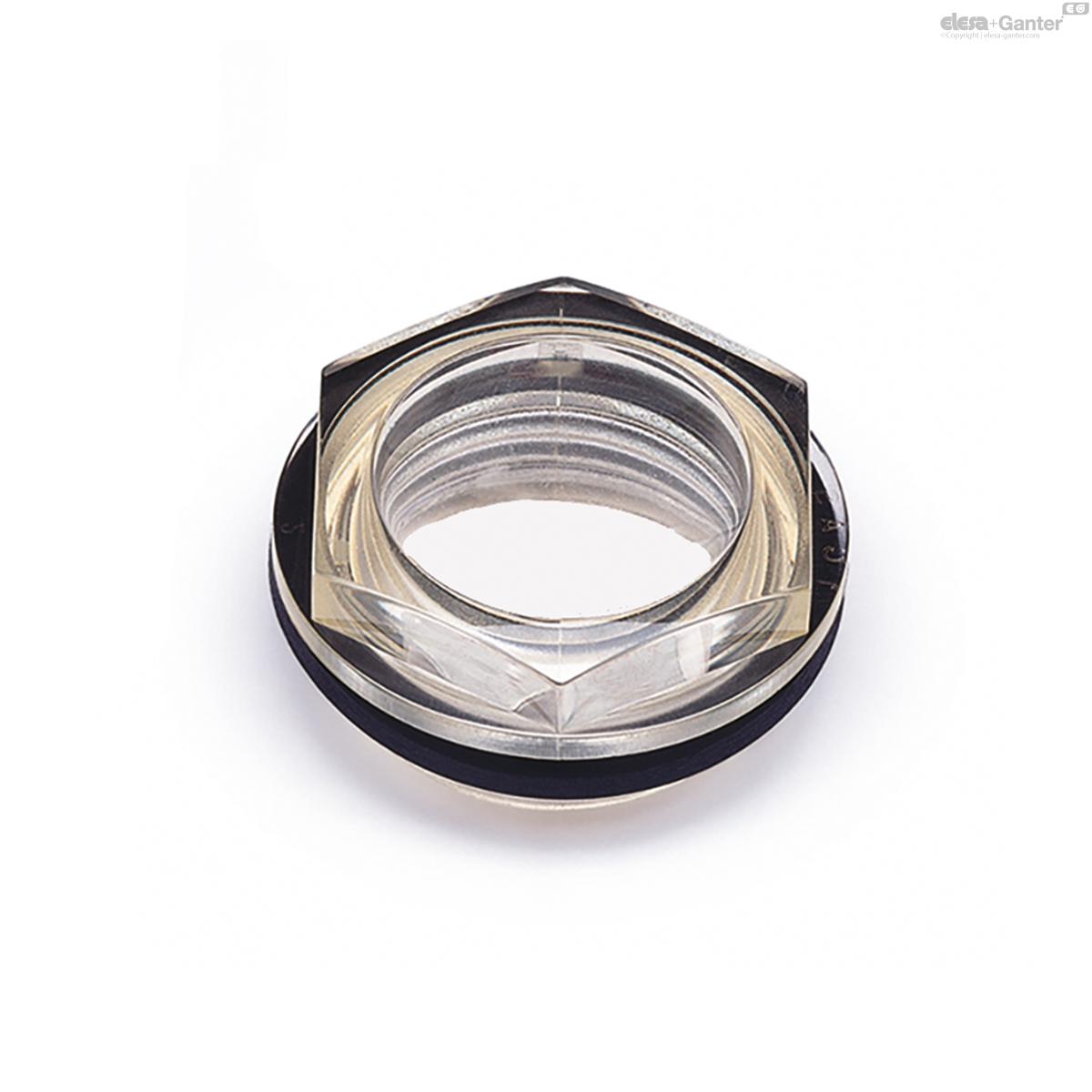

Ohne Reflektor
Kunststoff Thermoplast
HFTX/SL
|
Katalog
|

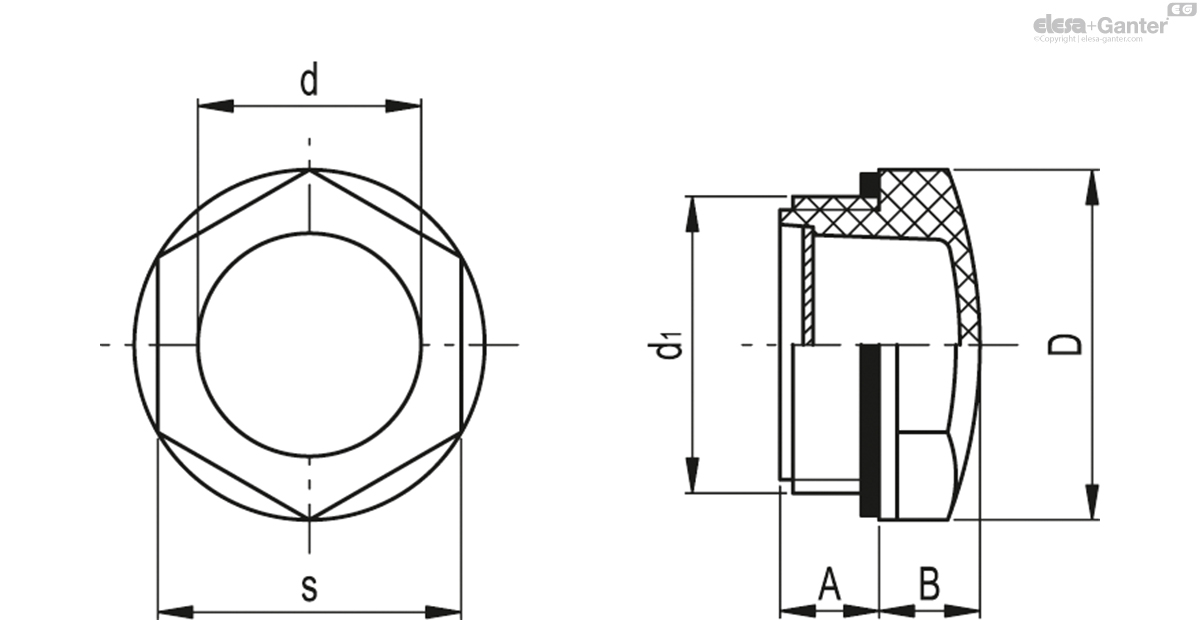

Beschreibung
|
d1
|
A
|
B
|
D
|
d
|
s
|
Anzugsdrehmoment
[Nm] |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
HFTX.9/SL-M14x1.5
|
M14x1.5
|
10
|
6
|
18
|
9
|
15
|
2÷3
|
2
| ||
|
HFTX.11/SL-M16x1.5
|
M16x1.5
|
8
|
7
|
22
|
11
|
19
|
2÷3
|
3
| ||
|
HFTX.12/SL-M18x1.5
|
M18x1.5
|
8.5
|
8
|
26
|
11
|
22
|
4÷6
|
5
| ||
|
HFTX.14/SL-M20x1.5
|
M20x1.5
|
9.5
|
8
|
26
|
14
|
22
|
4÷6
|
5
| ||
|
HFTX.15/SL-M22x1.5
|
M22x1.5
|
10.5
|
9
|
31.5
|
14
|
27
|
4÷6
|
7
| ||
|
HFTX.18/SL-M25x1.5
|
M25x1.5
|
8
|
9
|
31.5
|
18
|
27
|
6÷8
|
7
| ||
|
HFTX.19/SL-M27x1.5
|
M27x1.5
|
9
|
9
|
31.5
|
20
|
27
|
6÷8
|
7
| ||
|
HFTX.21/SL-M26x1.5
|
M26x1.5
|
13
|
9
|
31.5
|
18
|
27
|
6÷8
|
8
| ||
|
HFTX.22/SL-M30x1.5
|
M30x1.5
|
9
|
10
|
35
|
22
|
30
|
6÷8
|
8
| ||
|
HFTX.26/SL-M35x1.5
|
M35x1.5
|
11
|
10
|
40
|
25
|
34
|
8÷10
|
13
| ||
|
HFTX.31/SL-M40x1.5
|
M40x1.5
|
11.5
|
13
|
47
|
30
|
40.5
|
8÷10
|
22
| ||
|
HFTX.9/SL-1/4
|
G 1/4
|
10
|
6
|
18
|
9
|
15
|
2÷3
|
2
| ||
|
HFTX.12/SL-3/8
|
G 3/8
|
7.5
|
7
|
22
|
11
|
19
|
3÷5
|
3
| ||
|
HFTX.15/SL-1/2
|
G 1/2
|
10.5
|
8
|
26
|
14
|
22
|
4÷6
|
5
| ||
|
HFTX.20/SL-3/4
|
G 3/4
|
10.5
|
9
|
31.5
|
20
|
27
|
6÷8
|
6
| ||
|
HFTX.24/SL-1
|
G 1
|
11
|
10
|
40
|
25
|
34
|
8÷10
|
12
| ||
|
HFTX.30/SL-1¼
|
G1 1/4
|
11.5
|
13
|
47
|
30
|
40.5
|
8÷10
|
22
| ||
|
HFTX.35/SL-1.1/2
|
G1 1/2
|
13
|
13
|
56
|
35
|
48
|
10÷12
|
29
| ||
|
HFTX.47/SL-2
|
G2
|
14
|
16
|
67
|
47
|
58
|
10÷12
|
44
|
Material
Transparenter Kunststoff Thermoplast (Polyamid PA-T). Vermeiden Sie den Kontakt mit Alkohol oder Reinigungsmittel welche Alkohole beinhalten.
Dichtungsring
Gummi NBR (Perbunan)
Standardausführungen
- HFTX.: mit Reflektor Aluminium, eloxiert, matt
- HFTX/SL: ohne Reflektor
Maximale Gebrauchstemperatur
100°C.
Eigenschaften
Die besondere Form der Lupe vergrößert und verbessert die Ablesbarkeit des Flüssigkeitstandes, selbst von seitlichen Blickwinkeln.
Technische Daten
In der Tabelle wird das empfohlenen Anzugsmoment angegeben um eine optimale Abdichtung ohne Überbeanspruchung der Dichtungen zu erreichen.
Anmerkung
Für den Einsatz mit anderen Flüssigkeiten mit speziellen Zusätzen kontaktieren Sie bitte ELESA Verkaufsabteilung.
Zubehör auf Anfrage
Befestigungsmutter GH. zur Anbringung an Behältern bei Wandstärken unter 5 mm.
Verwandte Produkte
GN 743
Ölschaugläser
Aluminium / Naturglas, beständig bis 100 °C
GN 743.1
Ölschaugläser
Aluminium / Naturglas, beständig bis180 °C
GN 743.5
Edelstahl-Ölschaugläser
Naturglas, beständig bis 180 °C
GN 744
Ölschaugläser
Aluminium / glasklarer Kunststoff

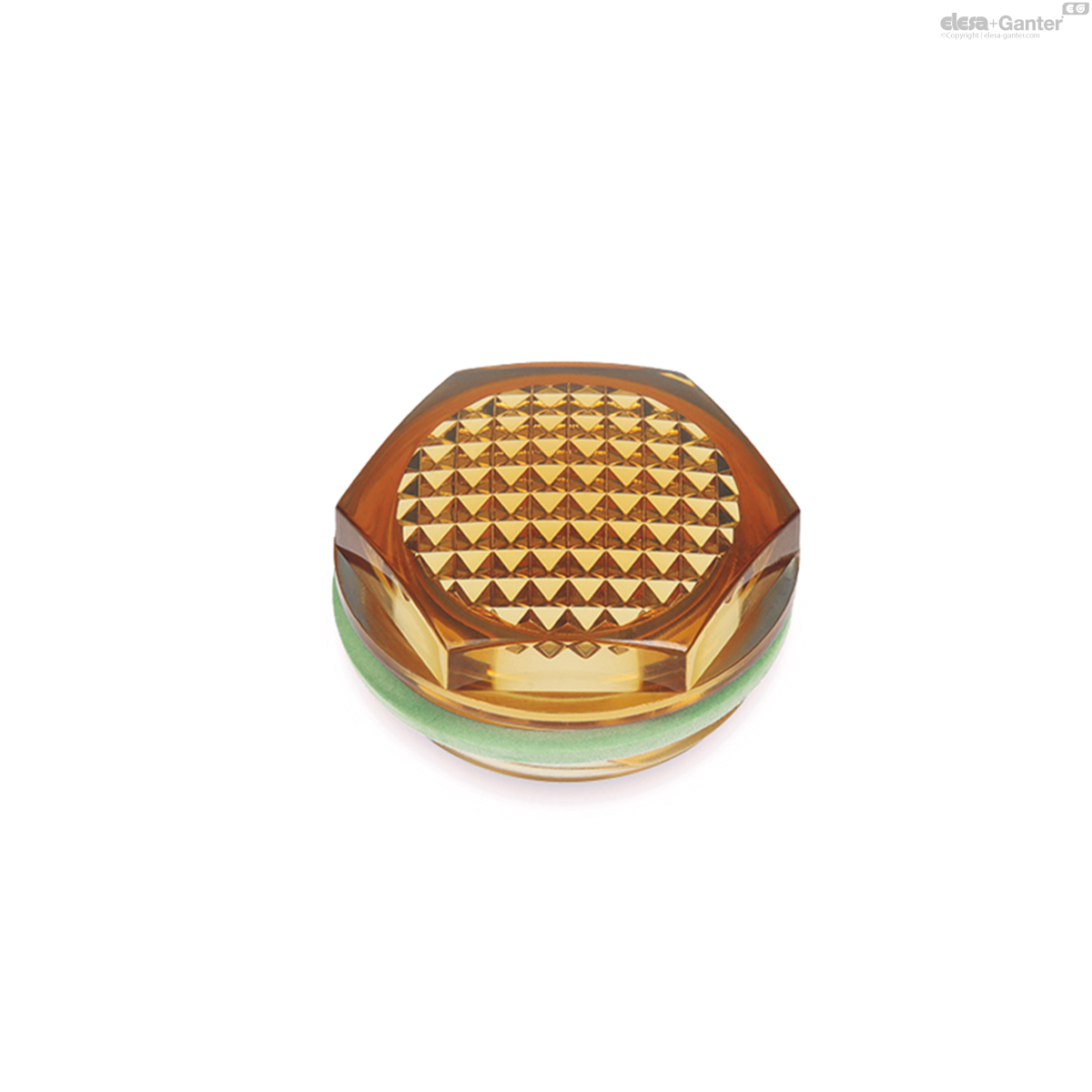

HFTX-HT-GL
