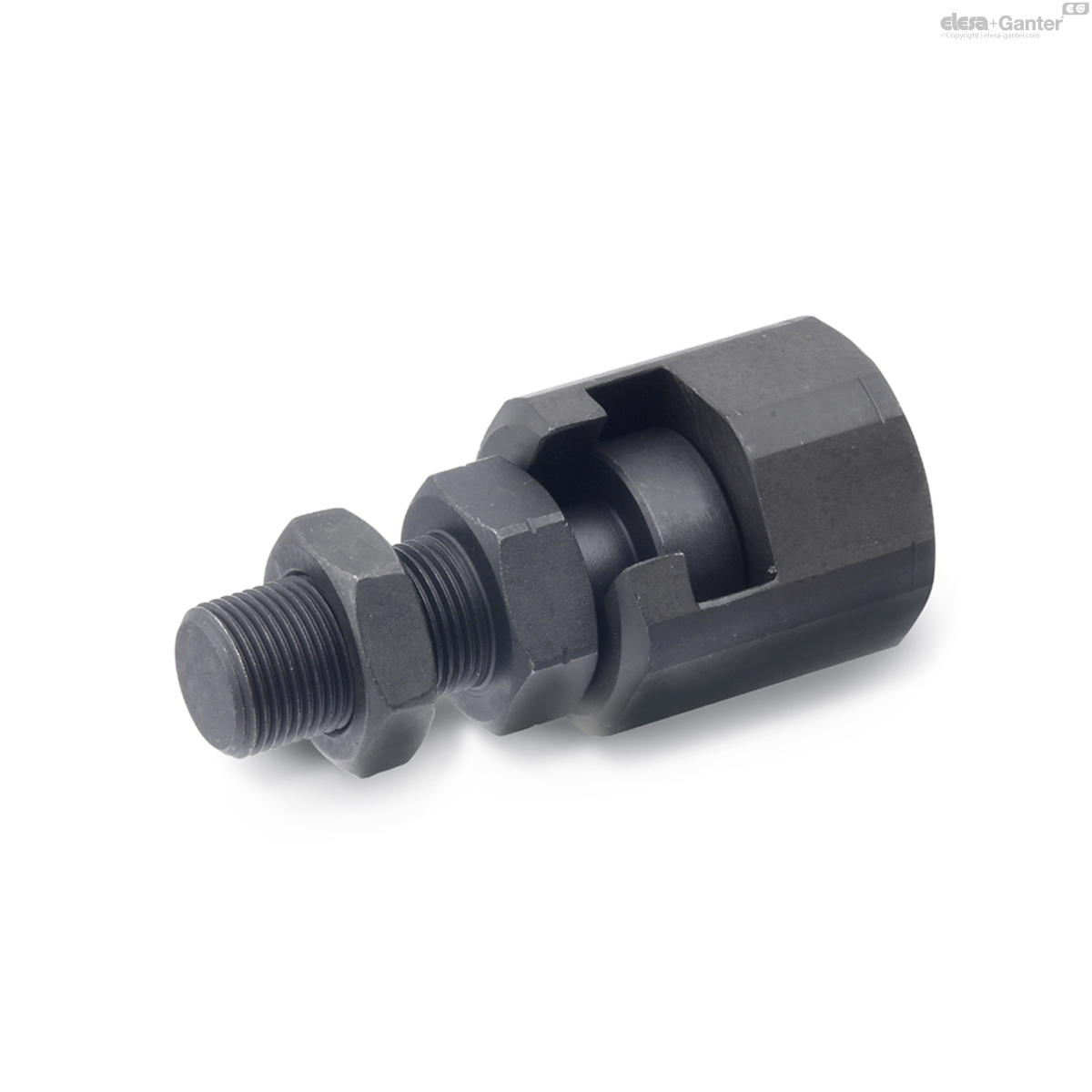

GN 240Schnellsteck-Kupplungen

Schnellsteck-Kupplungen

mit Radialversatz-Ausgleich

  • Icons/__logo__RoHS__.png
Schnellsteck-Kupplungen
Schnellsteck-Kupplungen

GN 240

Zurücksetzen
Katalog

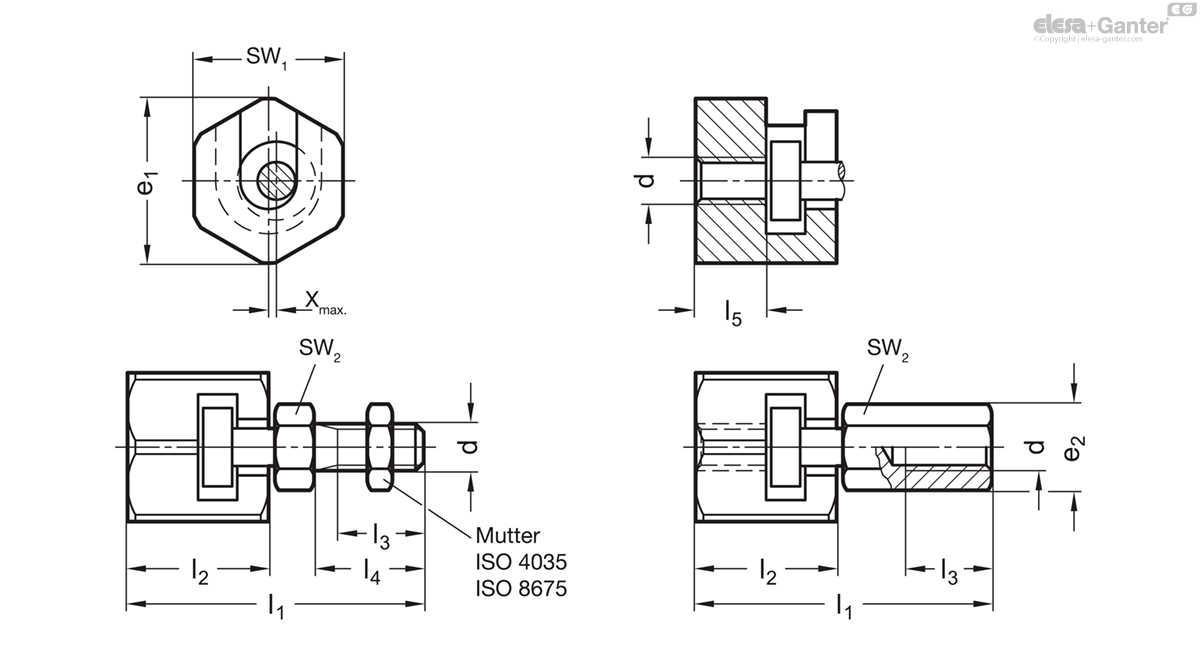

d
l5 +1.0
x
e1
e2 ≈
l1 ≈
l2
l3 min.
l4
A/F 1
A/F 2
x max radial off-set
GN 240-M6-A
M6
9
0.6
21
-
37.5
18
11
14
19
10
0.6
GN 240-M8-A
M8
11.5
0.7
26
-
45
22.5
13.5
17
24
13
0.7
GN 240-M10-A
M10
16
0.7
30
-
56
29
16
20
27
17
0.7
GN 240-M10x1,25-A
M10x1.25
16
0.7
30
-
56
29
16
20
27
17
0.7
GN 240-M12-A
M12
17
0.8
32.5
-
66.5
34
21
25
30
19
0.8
GN 240-M12x1,25-A
M12x1.25
17
0.8
32.5
-
66.5
34
21
25
30
19
0.8
GN 240-M16-A
M16
23
1
39
-
83
42
25
30
36
24
1
GN 240-M16x1,5-A
M16x1.5
23
1
39
-
83
42
25
30
36
24
1
GN 240-M20-A
M20
23.5
1
44
-
93.5
45.5
29
35
41
30
1
GN 240-M20x1,5-A
M20x1.5
23.5
1
44
-
93.5
45.5
29
35
41
30
1
GN 240-M6-B
M6
9
0.6
21
11
37.5
18
11
-
19
10
0.6
GN 240-M8-B
M8
11.5
0.7
26
14.5
45
22.5
13.5
-
24
13
0.7
GN 240-M10-B
M10
16
0.7
30
19
56
29
16
-
27
17
0.7
GN 240-M10x1,25-B
M10x1.25
16
0.7
30
19
56
29
16
-
27
17
0.7
GN 240-M12-B
M12
17
0.8
32.5
21
66.5
34
21
-
30
19
0.8
GN 240-M12x1,25-B
M12x1.25
17
0.8
32.5
21
66.5
34
21
-
30
19
0.8
GN 240-M16-B
M16
23
1
39
27
83
42
25
-
36
24
1
GN 240-M16x1,5-B
M16x1.5
23
1
39
27
83
42
25
-
36
24
1
GN 240-M20-B
M20
23.5
1
44
34
93.5
45.5
29
-
41
30
1
GN 240-M20x1,5-B
M20x1.5
23.5
1
44
34
93.5
45.5
29
-
41
30
1

Form

  • A: mit Außengewinde
  • B: mit Innengewinde

Stahl

  • vergütet
  • phosphatiert

Schnellsteck-Kupplungen GN 240 dienen zum Ausgleich eines Radialversatzes x. Eine typische Anwendung ist die axiale Verbindung der Kolbenstange eines Druckzylinders mit dem zu betätigenden Bauelement.

Die Kupplung dient nicht der Übertragung eines Drehmomentes.

Verwandte Produkte
Schnellsteck-Kupplungen

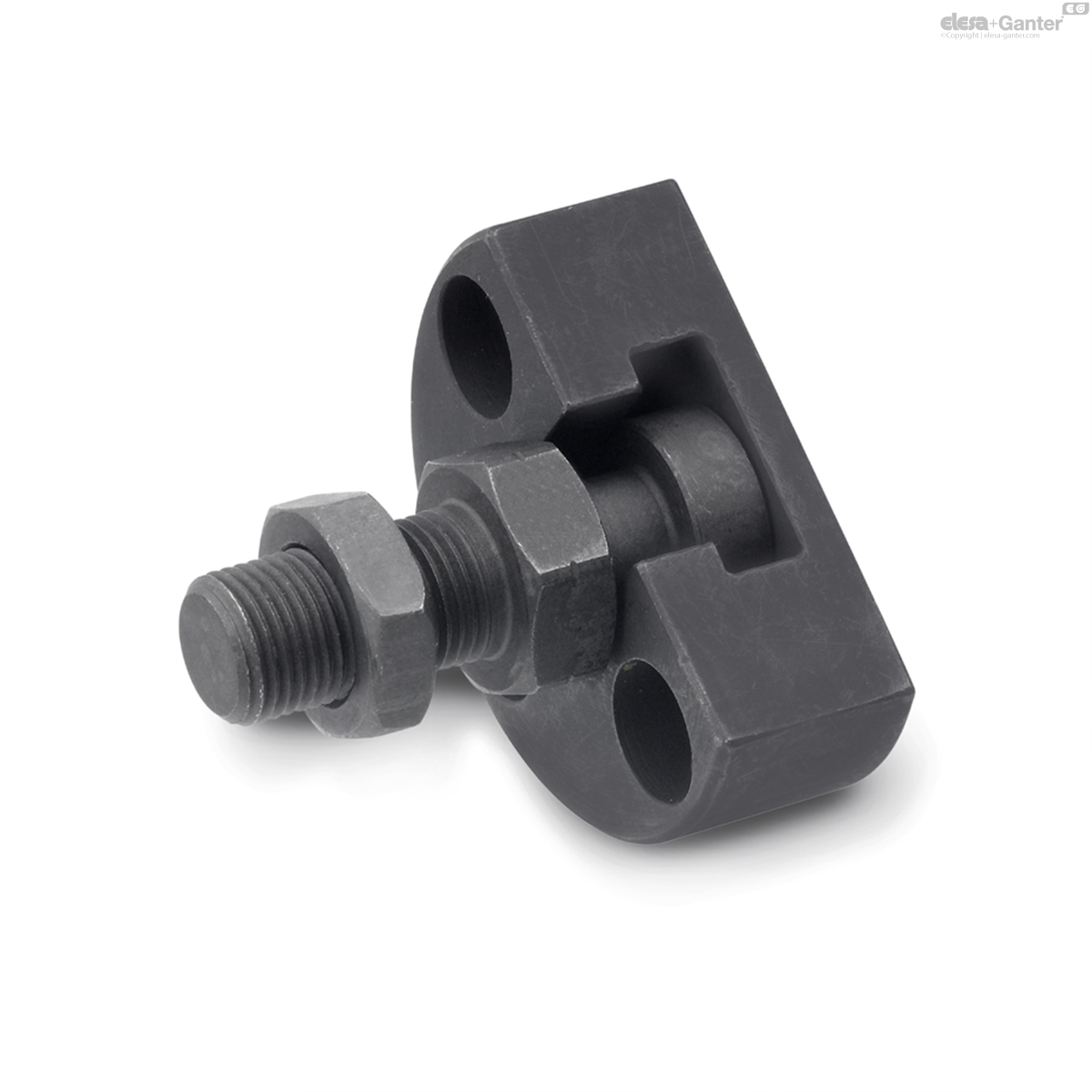

GN 240.1

Schnellsteck-Kupplungen mit Radialversatz-Ausgleich
Schnellsteck-Kupplungen

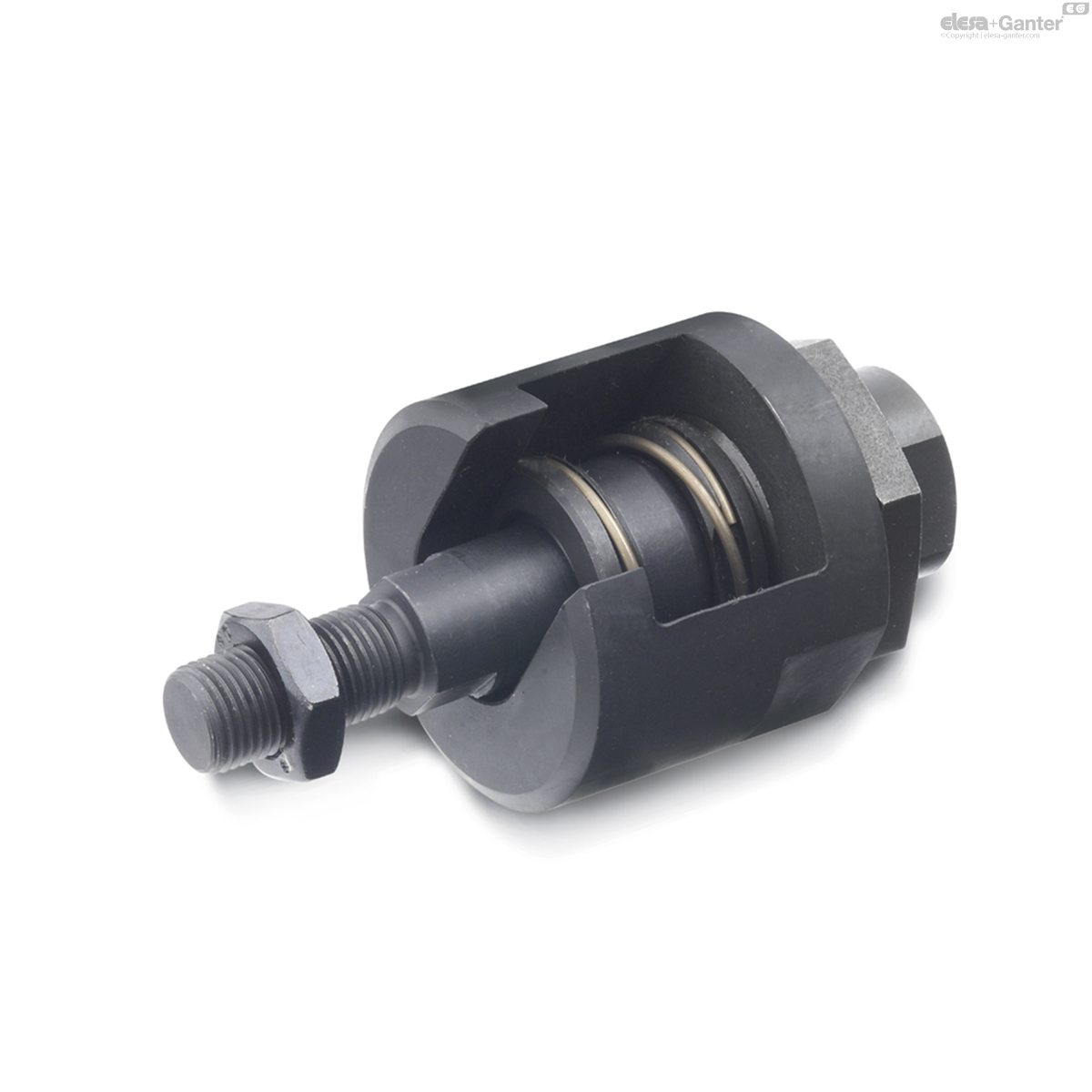

GN 240.2
