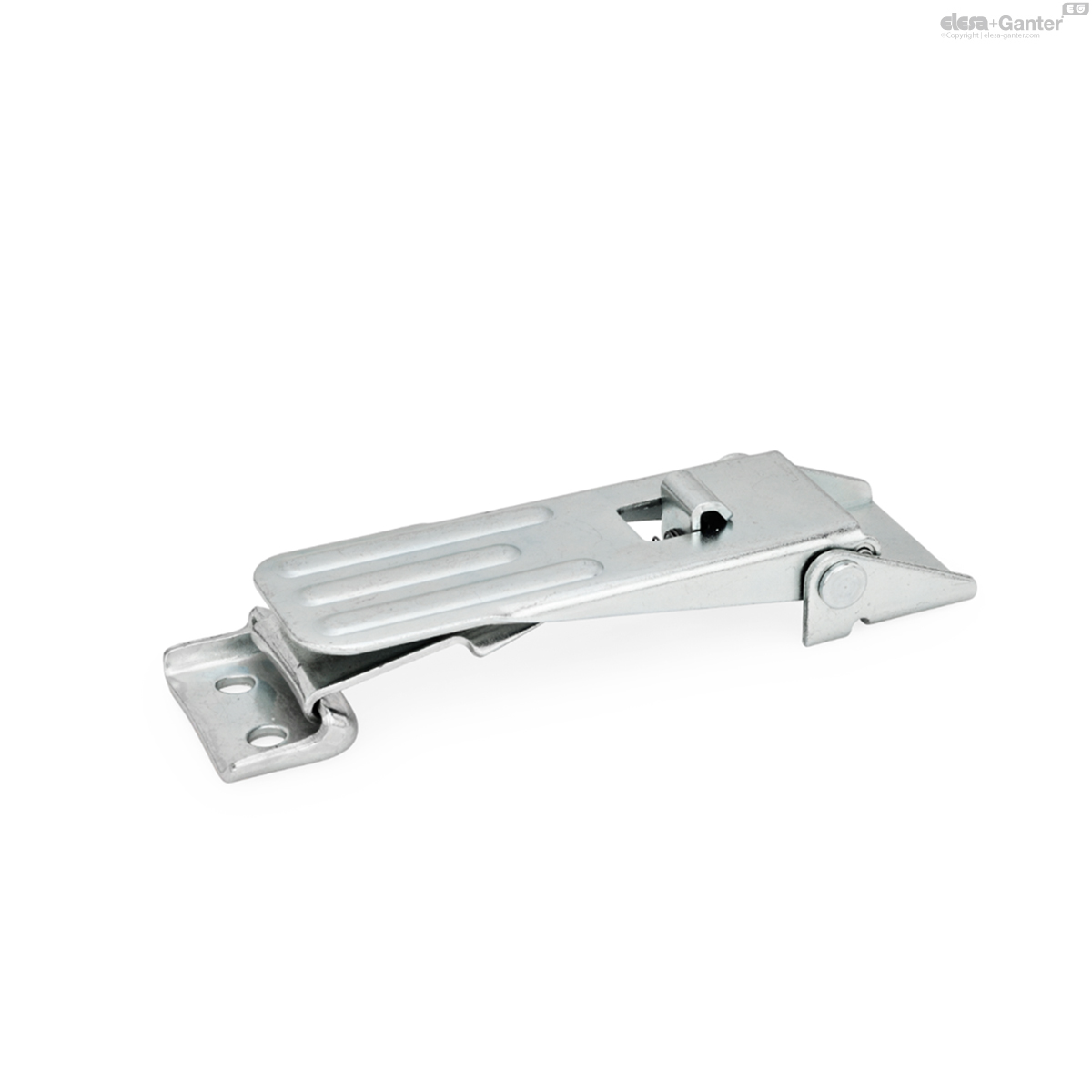

GN 821Spannverschlüsse

Stahl

Stahl / Edelstahl

Technical datasheet

GN 821

Stahl

GN 821-NI

Edelstahl, nichtrostend

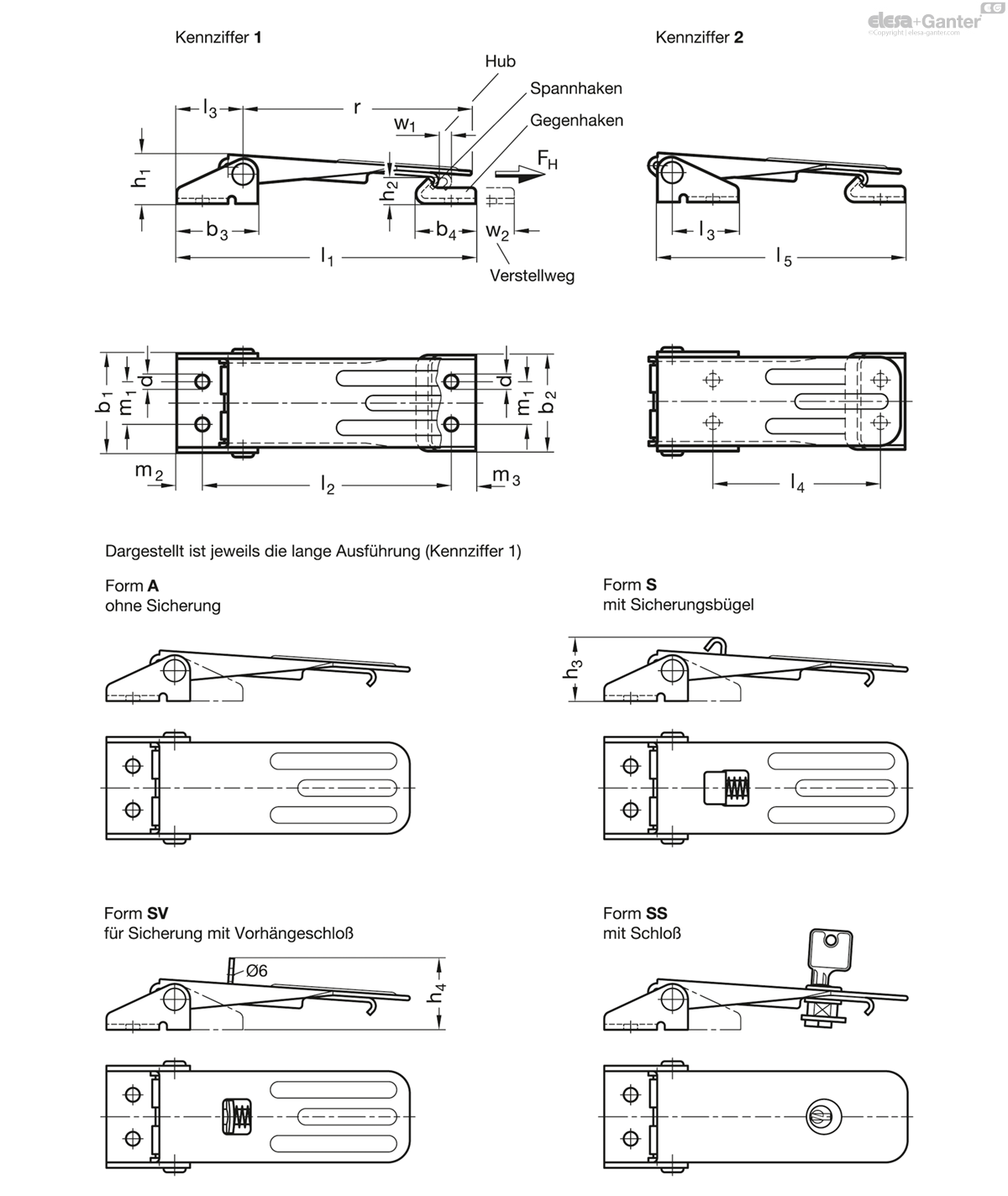

Katalog	Size	F_H in N	b₁	b₂	b₃	b₄	h₁	h₂	h₃	h₄	l₁ min.	l₂ min.

GN 821-400-A-ST-1	400	4000	46.5	45	38	27	22	12	-	-	144	120.5
GN 821-400-A-ST-2	400	4000	46.5	45	38	27	22	12	-	-	-	-
GN 821-400-S-ST-1	400	4000	46.5	45	38	27	22	12	28.5	-	147	123.5
GN 821-400-S-ST-2	400	4000	46.5	45	38	27	22	12	28.5	-	-	-
GN 821-400-SV-ST-1	400	4000	46.5	45	38	27	22	12	-	32.5	144	120.5
GN 821-400-SV-ST-2	400	4000	46.5	45	38	27	22	12	-	32.5	-	-
GN 821-400-SS-ST-1	400	4000	46.5	45	38	27	22	12	-	-	147	123.5
GN 821-400-SS-ST-2	400	4000	46.5	45	38	27	22	12	-	-	-	-

Form

A: ohne Sicherung

S: mit Sicherung

SV: für Sicherung mit Vorhängeschloss

SS: mit Schloss

Kennziffer Nr.

1: lange Ausführung

2: kurze Ausführung

Ausführung in Stahl ST

verzinkt, blau passiviert

Ausführung in Edelstahl nichtrostend NI

nur Form A, S und SV

Blechteile nichtrostend, 1.4301

Spannhaken / Bolzen nichtrostend, 1.4305

Spannverschlüsse GN 821 werden u. a. eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest.

Über den Hubweg w₁ des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 6 mm zusammengezogen werden. Der Verstellbereich w₂ wird über eine Spindel M6 des Spannhakens erzielt.

Die Formen S, SV und SS verhindern ein unbeabsichtigtes Lösen des Spannverschlusses.

In der Standardausführung haben die Spannverschlüsse der Form SS dasselbe Schloss und denselben Schlüssel.

Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagartige Beanspruchung, kann die Haltekraft beeinträchtigt sein.

Der Gegenhaken gehört zum Lieferumfang.
