ESP.Sicherheits-Schalengriffe

Sicherheits-Schalengriffe

Kunststoff Thermoplast

Technical datasheet

ESP.

Katalog	Beschreibung	L	f_±0.5	d	s	h	h₁	h₂	C	l	l₁	l₂

265111-C1	ESP.110-EH-C1	114	93.5	6.5	10	33	7	11	35	19	74	9.5
265151-C1	ESP.110-SH-C1	114	93.5	6.5	-	33	7	11	35	19	74	9.5

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.

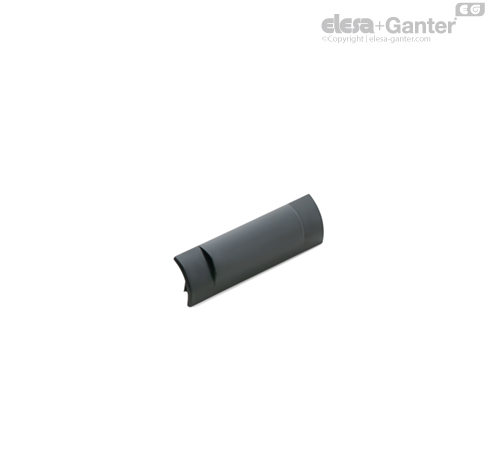

Schraubenabdeckung

ECO.S: kunststoff Thermoplast (Polyester PBT) in allen Elecolors Farben, glänzend, Montage durch Einpressen Wird mitgeliefert.

Kann auch zusätzlich bestellt werden (siehe Tabelle).

Standardausführungen

ESP-EH: Durchlöcher für Zylinderschrauben mit Innensechskant, Sechskantschrauben oder Standard Kontermuttern
ESP-SH: Durchlöcher für Senkschrauben

Funktionen und Anwendungen

Ein typisches Einsatzgebiet für Schalengriffe ESP. sind doppelflügelige Türen von Schutzverkleidungen an Maschinen und Vorrichtungen. Die Abdeckschale stellt einen Schutz für die Finger des Bedienenden dar. Außerdem werden durch sie die beiden Befestigungsschrauben abgedeckt. Die färbigen Abdeckkappen verbessern die Sichtbarkeit der Griffe und bieten individuelle Farbanpassungen. Die Abdeckschale wird lose beigelegt geliefert, bzw. kann extra bestellt werden (siehe nachstehende Tabelle).

Technische Daten

Zugbelastung: Der in der Tabelle angegebene F1 Wert ist das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.

Maximales Anzugsdrehmoment bei Montage mittels Schraube 3 Nm.
