Technical datasheet
DIN 9861Schneidstempel

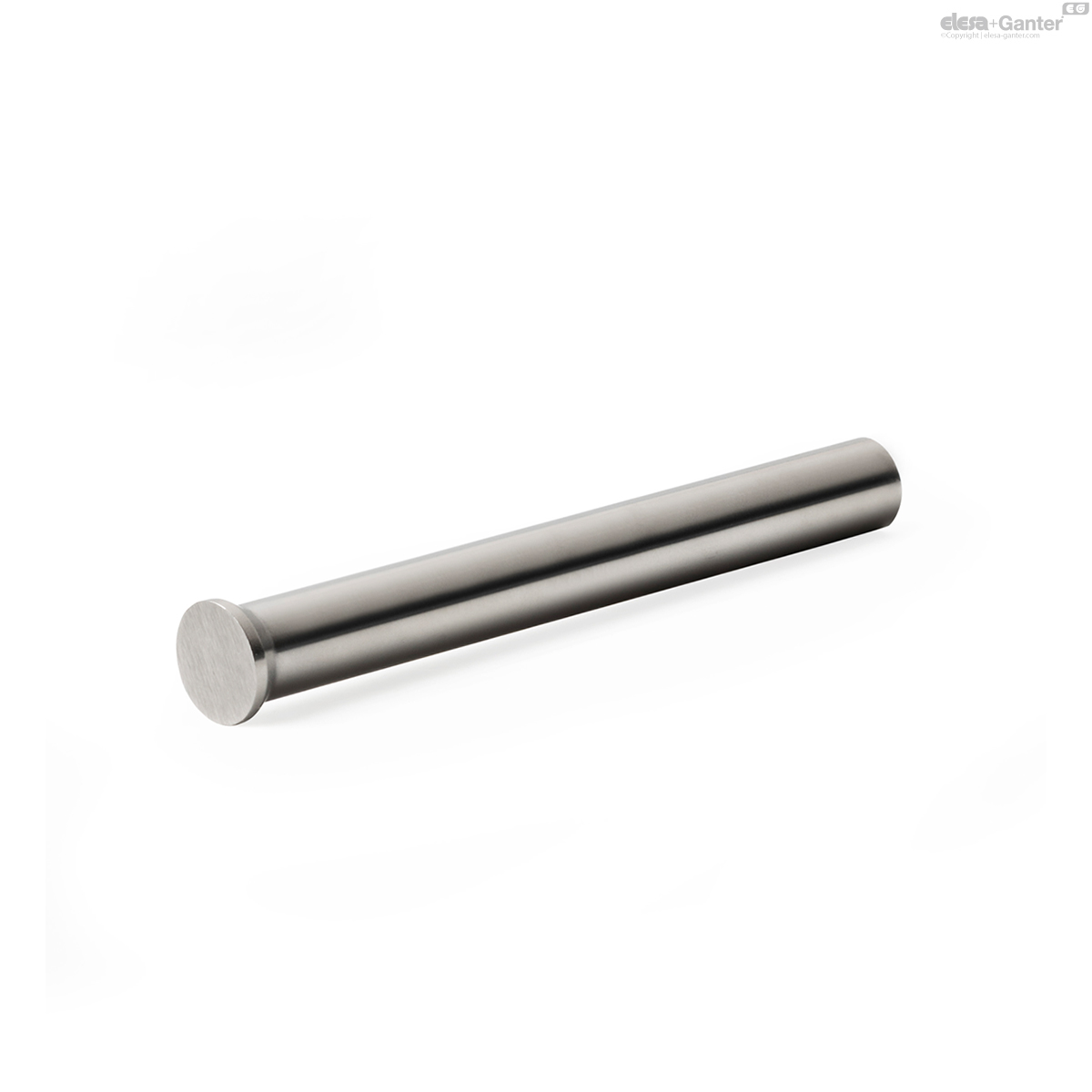

Schneidstempel
Stahl HSS
DIN 9861
|
Katalog
|

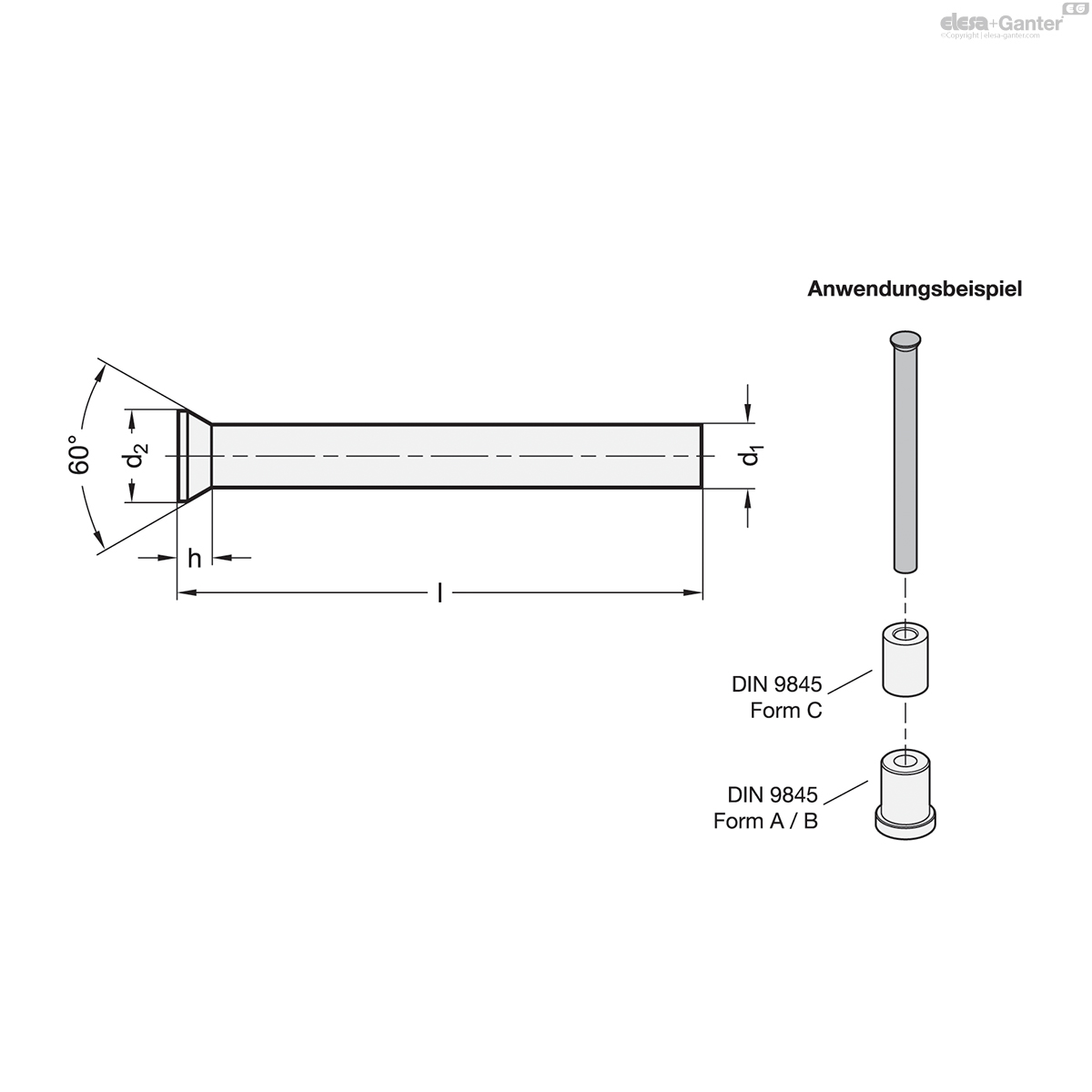

d1 h6
|
Length l +0.5
|
d2 ±0.2
|
h +0.2
|
|
|
|---|---|---|---|---|---|---|
|
2
|
71
|
3
|
1.37
|
2
| ||
|
2
|
80
|
3
|
1.37
|
2
| ||
|
3
|
71
|
4.5
|
1.8
|
4
| ||
|
3
|
80
|
4.5
|
1.8
|
4
| ||
|
4
|
71
|
5.5
|
1.8
|
7
| ||
|
4
|
80
|
5.5
|
1.8
|
7
| ||
|
5
|
71
|
6.5
|
1.8
|
12
| ||
|
5
|
80
|
6.5
|
1.8
|
12
| ||
|
6
|
71
|
8
|
3.23
|
16
| ||
|
6
|
80
|
8
|
3.23
|
18
| ||
|
8
|
71
|
10
|
2.73
|
28
| ||
|
8
|
80
|
10
|
2.73
|
32
| ||
|
10
|
71
|
12
|
2.73
|
44
| ||
|
10
|
80
|
12
|
2.73
|
49
| ||
|
12
|
71
|
14
|
2.73
|
63
| ||
|
12
|
80
|
14
|
2.73
|
71
| ||
|
16
|
71
|
18
|
3.23
|
112
| ||
|
16
|
80
|
18
|
3.23
|
126
|
Form
Form
- Form D: mit kegligem Kopf
Stahl HSS
Stahl HSS
- Schaft gehärtet (HRC 62 +2)
- Kopf gehärtet (HRC 50 +5)
Schneidstempel DIN 9861 werden z. B. in Kombination mit Schneidbuchsen DIN 9845 in Stanzwerkzeugen verwendet. Je nach Anwendungsfall eignen sie sich aber auch als Positionier-, Führungs-, Auswerfer- oder Prägestifte und können entsprechend angearbeitet werden.
Schneidstempel DIN 9861 zeichnen sich durch enge Form- und Lagetoleranzen, eine fein bearbeitete Oberfläche und eine hohe Verschleißfestigkeit aus.
- DIN 9845 Schneidbuchsen / Positionierbuchsen
- weitere Abmessungen
