9861-5-80-D-HSS DIN 9861 Schneidstempel

9861-5-80-D-HSS

DIN 9861 Schneidstempel

Stahl HSS
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von DIN 9861

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 9861-5-80-D-HSS
d1 h6
5
Length l +0.5
80
d2 ±0.2
6.5
h +0.2
1.8
12

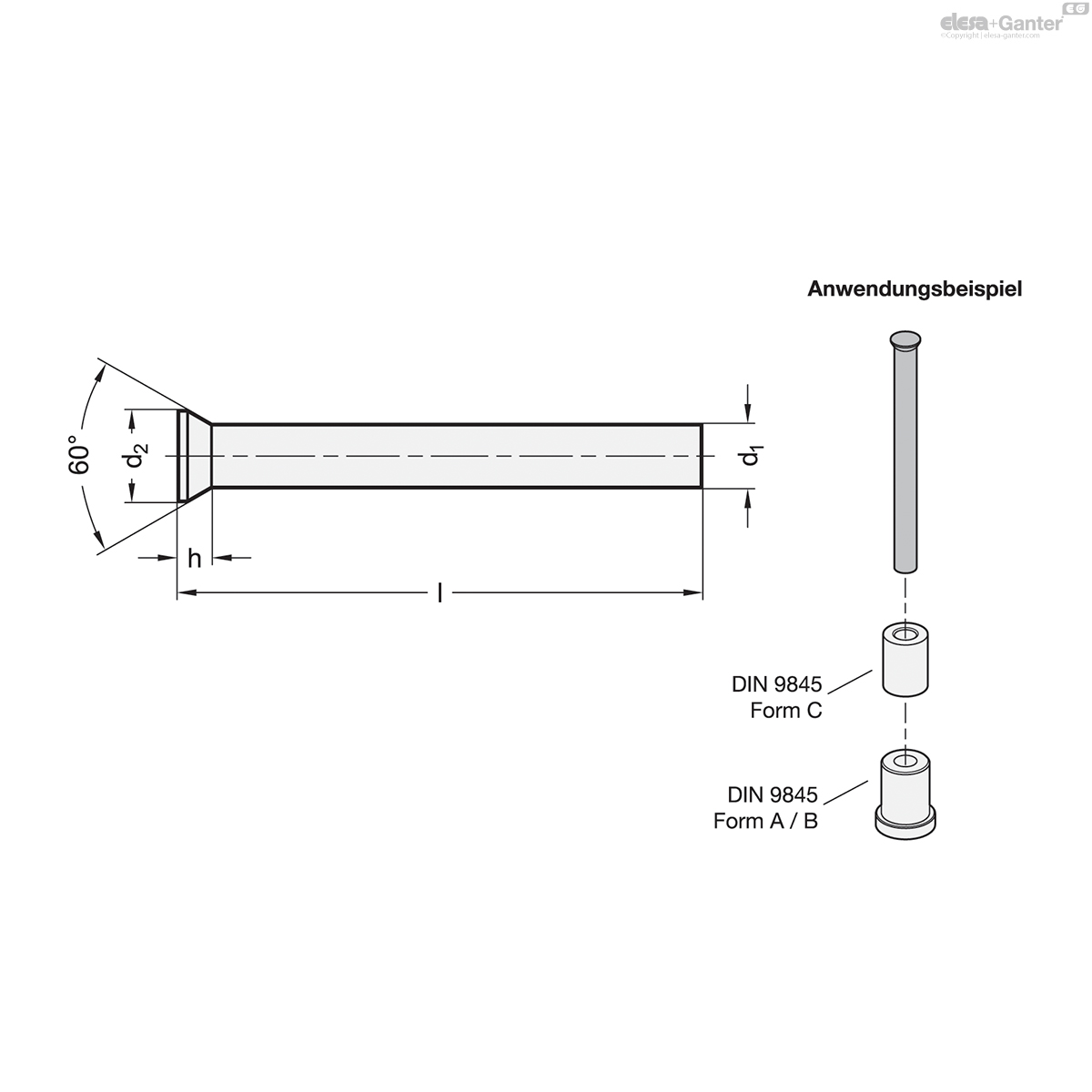

9861-5-80-D-HSS drawing

Form

  • Form D: mit kegligem Kopf

Stahl HSS

  • Schaft gehärtet (HRC 62 +2)
  • Kopf gehärtet (HRC 50 +5)

Schneidstempel DIN 9861 werden z. B. in Kombination mit Schneidbuchsen DIN 9845 in Stanzwerkzeugen verwendet. Je nach Anwendungsfall eignen sie sich aber auch als Positionier-, Führungs-, Auswerfer- oder Prägestifte und können entsprechend angearbeitet werden.

Schneidstempel DIN 9861 zeichnen sich durch enge Form- und Lagetoleranzen, eine fein bearbeitete Oberfläche und eine hohe Verschleißfestigkeit aus.

  • DIN 9845 Schneidbuchsen / Positionierbuchsen
  • weitere Abmessungen
