Technical datasheet

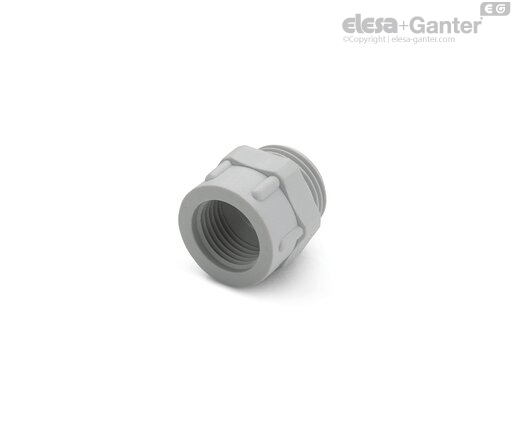

CGT-HR-PGReduzierungen
PG-Gewinde
für CGT Kabelverschraubungen; metrisches und PG-Gewinde, Kunststoff Thermoplast
CGT-HR-PG
|
Katalog
|
Beschreibung
|

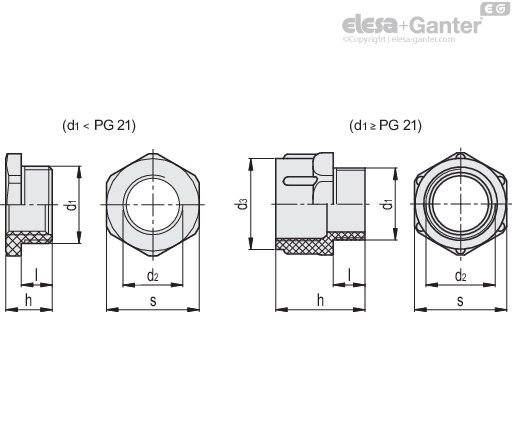

d1
|
d2
|
h
|
l
|
s
|
|
|
|---|---|---|---|---|---|---|---|---|
|
CGT-HR-PG9-PG7-C3
|
PG 9
|
PG 7
|
20.5
|
8
|
19
|
5
| ||
|
CGT-HR-PG11-PG9-C3
|
PG 11
|
PG 9
|
22.5
|
8
|
22
|
6
| ||
|
CGT-HR-PG13,5-PG11-C3
|
PG 13.5
|
PG 11
|
24
|
9
|
24
|
6
| ||
|
CGT-HR-PG16-PG13,5-C3
|
PG 16
|
PG 13.5
|
28
|
10
|
27
|
7
| ||
|
CGT-HR-PG21-PG16-C3
|
PG 21
|
PG 16
|
16
|
11
|
32
|
8
| ||
|
CGT-HR-PG29-PG21-C3
|
PG 29
|
PG 21
|
17
|
11
|
40
|
14
| ||
|
CGT-HR-PG36-PG29-C3
|
PG 36
|
PG 29
|
24
|
18
|
50
|
14
| ||
|
CGT-HR-PG42-PG36-C3
|
PG 42
|
PG 36
|
24
|
18
|
55
|
19
| ||
|
CGT-HR-PG48-PG42-C3
|
PG 48
|
PG 42
|
23
|
17
|
60
|
19
|
Material
Glasfaserverstärkter Thermoplast, Polyamid (PA), Grau RAL 7035 (C3).
Standardausführungen
- CGT-HR: metrische Gewinde.
- CGT-HR-PG: PG-Gewinde.
Funktionen und Anwendungen

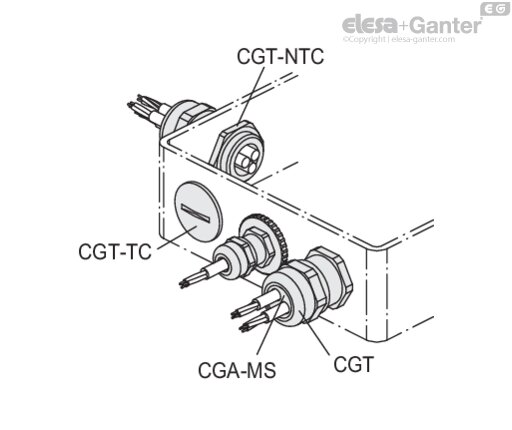

Sie werden verwendet, um eine Kabelverschraubung in eine Befestigungsbohrung an elektrischen Geräten einzusetzen, deren Größe nicht mit jener der Kabelverschraubung übereinstimmt, und gewährleisten so mechanischen Schutz und eine sichere Abdichtung. Verwenden Sie zur Befestigung der Reduzierungen die Befestigungsmutter CGT-NTC.
Verwandte Produkte
NEW
CGA-MS
Mehrfach-Dichtungseinsätze
für CGT und CGM Kabelverschraubungen, Gummi
NEW
CGT
Kabelverschraubungen
metrisches, PG- und NPT-Gewinde, Kunststoff Thermoplast
NEW

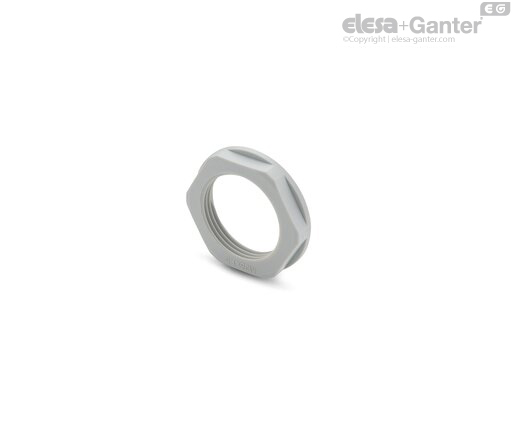

CGT-NTC
