DIN 6336-NISterngriffe

Edelstahl

Gusseisen / Edelstahl / Aluminium

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Edelstahl
Edelstahl
Aluminium
DIN 6336-AL
Aluminium
Edelstahl
DIN 6336-NI
Edelstahl
Gusseisen
DIN 6336-GG
Gusseisen
verzinkt
DIN 6336-ZB
verzinkt

DIN 6336-NI

Zurücksetzen
Katalog
d1
d2
d4
h1
h2 min.
h3
h4 min.
t1
t2
DIN 6336-NI-32-A
32
-
12
-
-
21
10
-
-
56
DIN 6336-NI-40-A
40
-
14
-
-
26
13
-
-
85
DIN 6336-NI-50-A
50
-
18
-
-
34
17
-
-
179
DIN 6336-NI-63-A
63
-
20
-
-
42
21
-
-
320
DIN 6336-NI-32-M6-D
32
M 6
12
20
9
-
-
-
10
52
DIN 6336-NI-40-M8-D
40
M 8
14
25
12
-
-
-
12
76
DIN 6336-NI-50-M8-D
50
M 8
18
32
15
-
-
-
16
155
DIN 6336-NI-50-M10-D
50
M 10
18
32
15
-
-
-
16
140
DIN 6336-NI-63-M10-D
63
M 10
20
40
19
-
-
-
20
289
DIN 6336-NI-63-M12-D
63
M 12
20
40
19
-
-
-
20
290
DIN 6336-NI-32-M6-E
32
M 6
12
20
9
-
-
12
-
53
DIN 6336-NI-40-M8-E
40
M 8
14
25
12
-
-
15
-
76
DIN 6336-NI-50-M8-E
50
M 8
18
32
15
-
-
18
-
173
DIN 6336-NI-50-M10-E
50
M 10
18
32
15
-
-
18
-
156
DIN 6336-NI-63-M10-E
63
M 10
20
40
19
-
-
22
-
303
DIN 6336-NI-63-M12-E
63
M 12
20
40
19
-
-
22
-
296

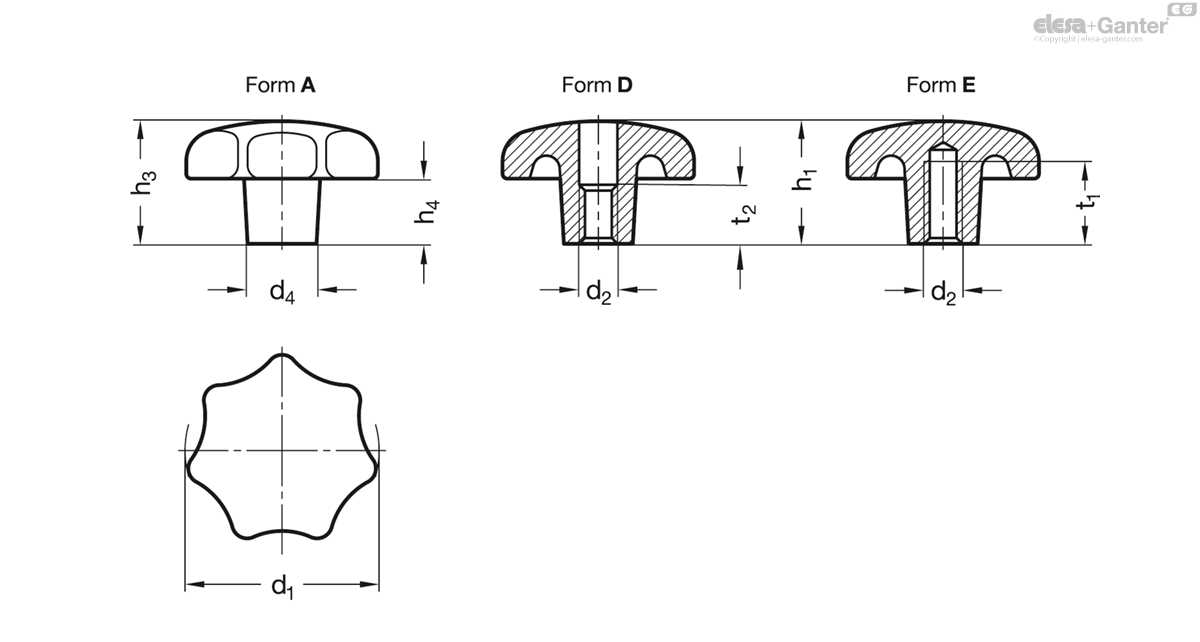

Form

  • A: Rohteil (unbearbeitet)
  • B: mit Durchloch H7
  • C: mit Sackloch H7
  • D: mit Gewinde-Durchloch
  • E: mit Gewinde-Sackloch

Gusseisen GG

entgratet und gerommelt

verzinkt, blau passiviert ZB

Gewinde schraubengängig

nur Formen D und E

Edelstahl Feinguss NI

Nur in den Formen A, D und E erhältlich

  • 1.4308
  • matt gestrahlt

Aluminium AL

Nur in den Formen A, C, D und E erhältlich

  • matte Oberfläche (Gleitschliff), Trennnaht nicht sichtbar MT
  • poliert PL
  • kunststoffbeschichtet
