DIN 6304Knebelschrauben

Knebelschrauben

mit festem Knebel

  • Icons/__logo__RoHS__.png
Knebelschrauben
Knebelschrauben

DIN 6304

Katalog
d1
l1
d2
d3
d4 h11
l2
l3
l4
l5 ≈
z ≈
M 6
40
12
5
4.5
10
50
10
-
5.4
22
M 6
40
12
5
4.5
10
50
10
2.2
5.4
26
M 6
50
12
5
4.5
10
50
10
2.2
5.4
27
M 6
50
12
5
4.5
10
50
10
-
5.4
20
M 8
50
14
6
6
12
60
15
3
6.8
49
M 8
50
14
6
6
12
60
15
-
6.8
40
M 8
60
14
6
6
12
60
15
3
6.8
52
M 8
60
14
6
6
12
60
15
-
6.8
43
M 10
60
18
8
8
14
80
20
-
8.2
81
M 10
60
18
8
8
14
80
20
3.6
8.2
100
M 10
70
18
8
8
14
80
20
3,6
8.2
105
M 10
70
18
8
8
14
80
20
-
8.2
88
M 12
70
20
10
8
18
100
20
4.5
8.6
160
M 12
70
20
10
8
18
100
20
-
8.6
140
M 12
80
20
10
8
18
100
20
-
8.6
150
M 12
80
20
10
8
18
100
20
4.5
8.6
179
M 16
75
24
12
12
20
120
20
5.3
10.6
260
M 16
75
24
12
12
20
120
20
-
10.6
240
M 16
90
24
12
12
20
120
20
5.3
10.6
324
M 16
90
24
12
12
20
120
20
-
10.6
265
M 16
110
24
12
12
20
120
20
-
10.6
292
M 16
110
24
12
12
20
120
20
5.3
10.6
350
M 20
75
30
16
15.5
28
140
20
5.6
12.4
551
M 20
75
30
16
15.5
28
140
20
-
12.4
470
M 20
90
30
16
15.5
28
140
20
5.6
12.4
602
M 20
90
30
16
15.5
28
140
20
-
12.4
497
M 20
110
30
16
15.5
28
140
20
5.6
12.4
644
M 20
110
30
16
15.5
28
140
20
-
12.4
540

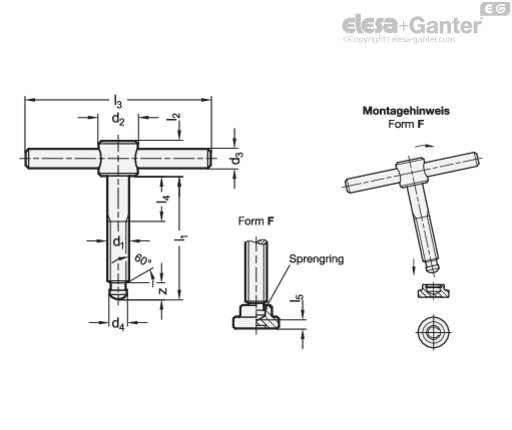

Form

  • E: ohne Druckstück

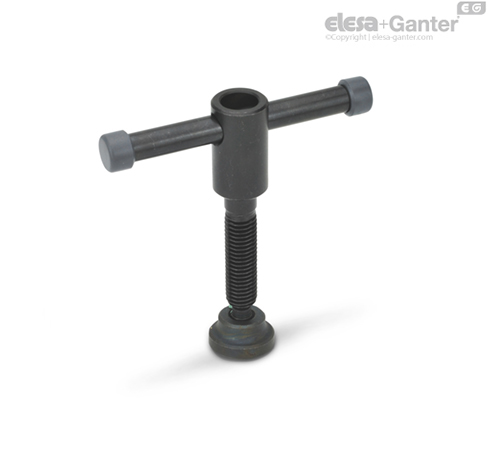

Stahl

Festigkeitsklasse 5.8

  • brüniert
  • Druckzapfen gehärtet

Der Druckzapfen der Knebelschrauben DIN 6304 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann.

Durch den Sprengring des Druckstückes wird eine sehr einfache und schnelle Verbindung zwischen Schraube und Druckstück hergestellt.

Anstelle DIN 6311  ein Druckstück GN 6311.1 verwendet. In diesem Falle sind Knebelschraube und Druckstück getrennt zu bestellen.

Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
