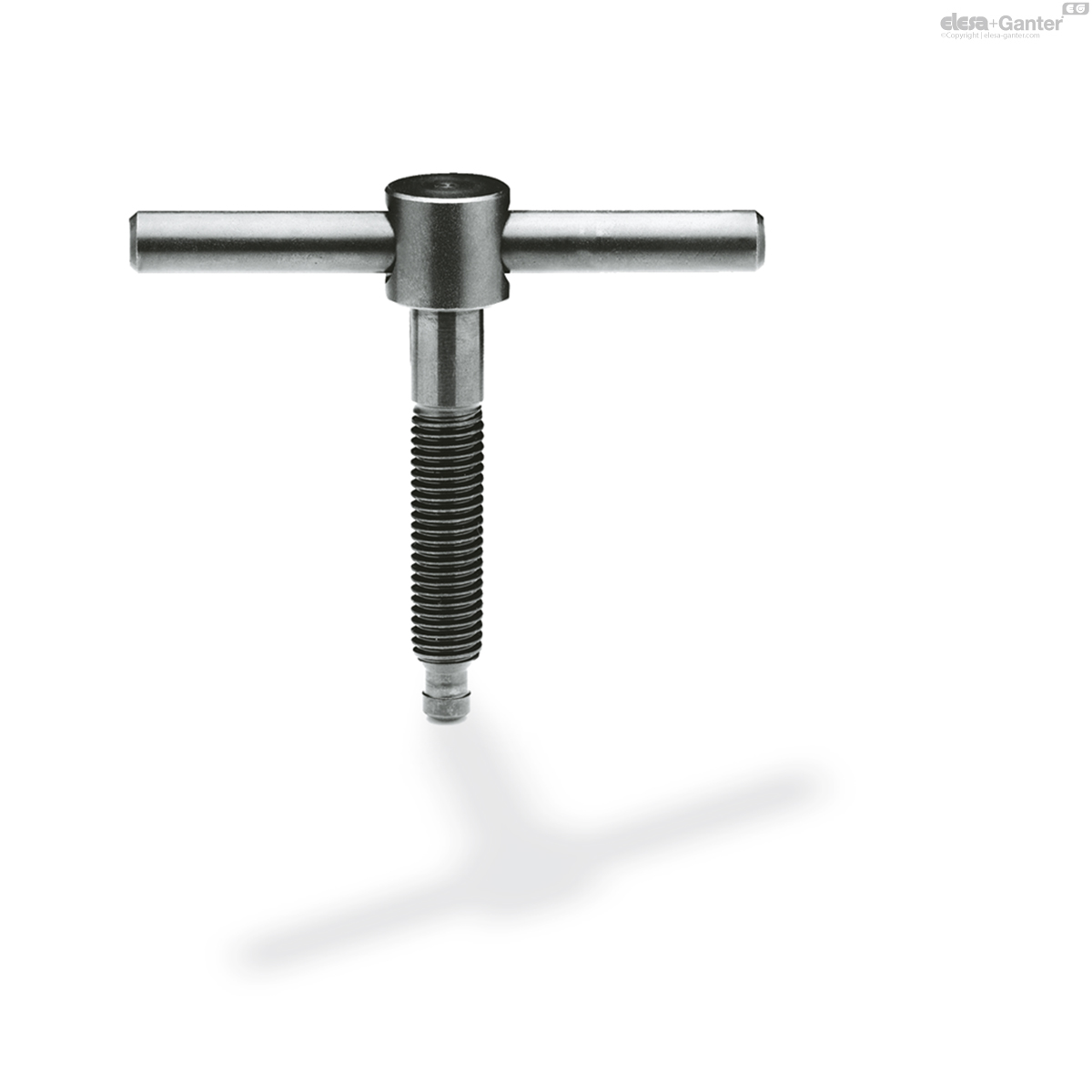

DIN 6304-EKnebelschrauben

ohne Druckstück

Stahl, mit festem Knebel

  • RoHS
pdf Other documents
ohne Druckstück
ohne Druckstück
ohne Druckstück
DIN 6304-E
ohne Druckstück
mit Druckstück DIN 6311
DIN 6304-F
mit Druckstück DIN 6311

DIN 6304-E

Katalog

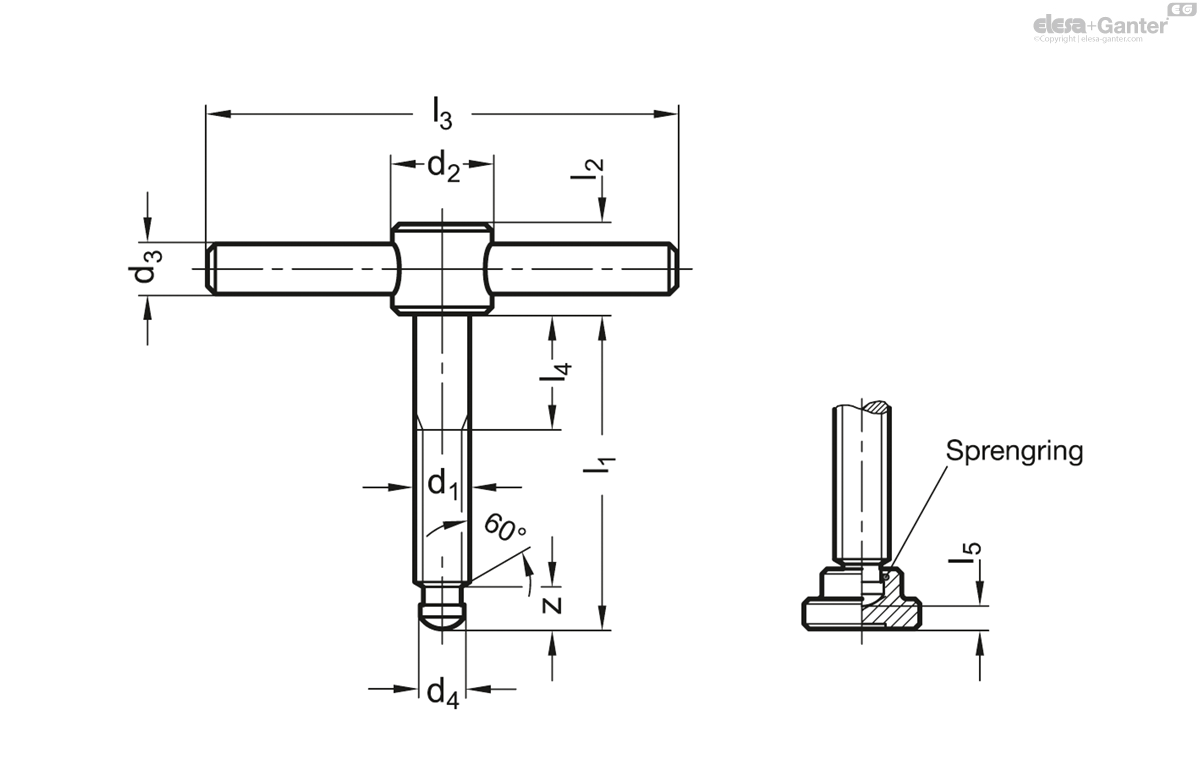

d1
l1
d2
d3
d4 h11
l2
l3
l4
z ≈
weight
M 6
40
12
5
4.5
10
50
10
5.4
22
M 6
50
12
5
4.5
10
50
10
5.4
20
M 8
50
14
6
6
12
60
15
6.8
40
M 8
60
14
6
6
12
60
15
6.8
43
M 10
60
18
8
8
14
80
20
8.2
81
M 10
70
18
8
8
14
80
20
8.2
88
M 12
70
20
10
8
18
100
20
8.6
140
M 12
80
20
10
8
18
100
20
8.6
150
M 16
75
24
12
12
20
120
20
10.6
240
M 16
90
24
12
12
20
120
20
10.6
265
M 16
110
24
12
12
20
120
20
10.6
292
M 20
75
30
16
15.5
28
140
20
12.4
470
M 20
90
30
16
15.5
28
140
20
12.4
497
M 20
110
30
16
15.5
28
140
20
12.4
540

Form

  • E ohne Druckstück
  • F mit Druckstück DIN 6311

Knebelschraube

Stahl

  • Festigkeitsklasse 5.8
  • brüniert
  • Druckzapfen gehärtet

Druckstück bei Form F

Stahl

  • einsatzgehärtet
  • brüniert
  • Sprengring
  • Federstahldraht

Der Druckzapfen der Knebelschrauben DIN 6304 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann. Die Montage des Druckstücks wird erleichtert, wenn der Druckzapfen schräg an der geschlossenen Seite des Sprengrings angesetzt und anschließend eingedrückt wird.

Anstelle der DIN 6311 (Form E) kann auch ein Druckstück GN 6311.1 oder ein Fußteller GN 6311.3 verwendet werden. In diesem Fall sind Knebelschraube und Druckstück bzw. Fußteller getrennt zu bestellen.

Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
