DIN 469-DHandkurbeln

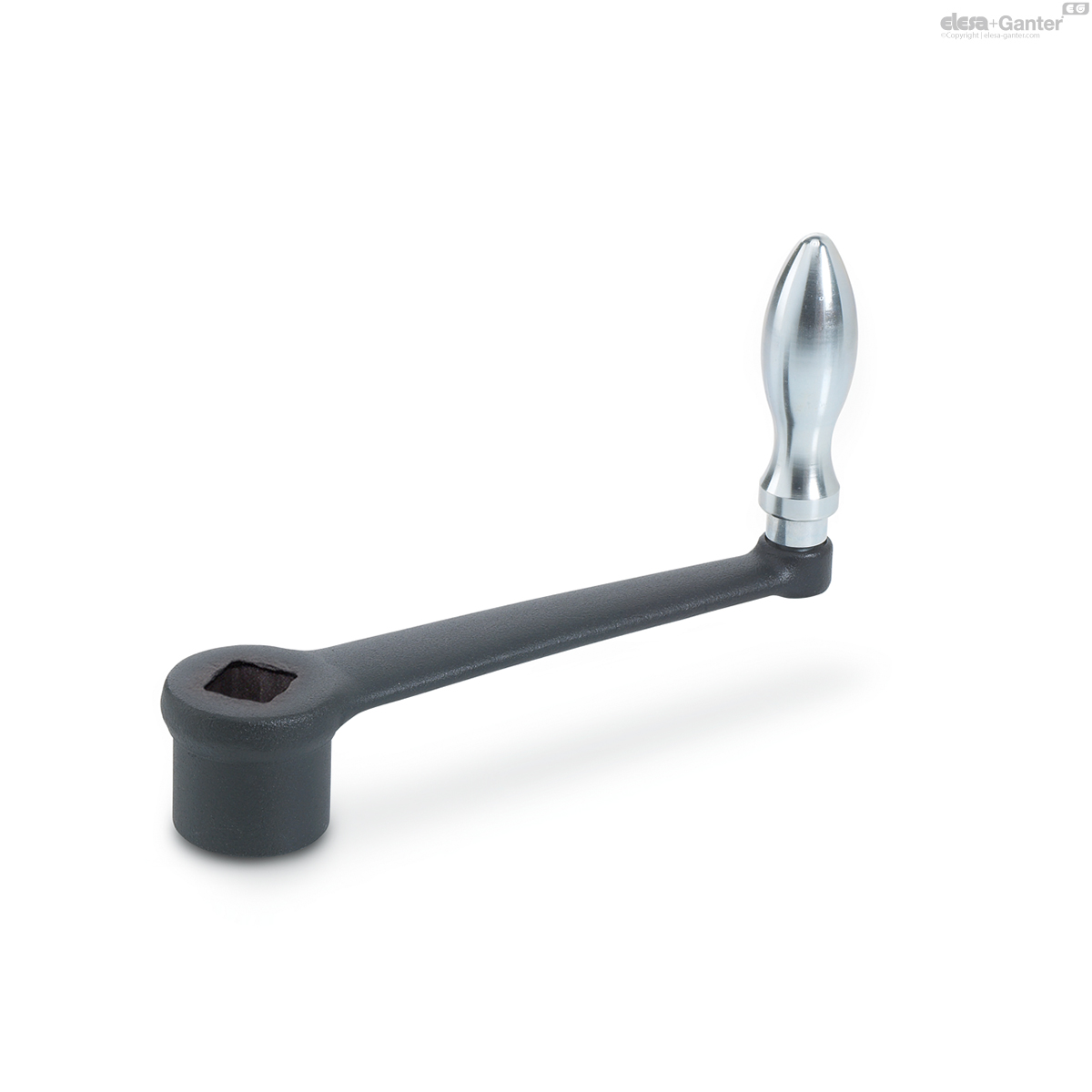

mit drehbarem Griff

Gusseisen

  • Icons/__logo__RoHS__.png
pdf Other documents
mit drehbarem Griff
mit drehbarem Griff
mit drehbarem Griff
DIN 469-D
mit drehbarem Griff
DIN 469-F
mit festem Griff
Bohrung
Vierkant

DIN 469-D

Katalog
Length l
s H11 Square
e min.
d1 H7 bore
d2
h1
h2
h3 ≈
h4 ≈
Ø Griff
DIN 469-63-V10-D
63
V 10
13.1
-
20
20
11
15
54.5
16
120
DIN 469-80-V10-D
80
V 10
13.1
-
24
24
13
18
61
18
200
DIN 469-80-V12-D
80
V 12
16.1
-
24
24
13
18
61
18
91
DIN 469-100-V12-D
100
V 12
16.1
-
28
28
13
21
67
20
302
DIN 469-100-V14-D
100
V 14
18.1
-
28
28
13
21
67
20
290
DIN 469-125-V14-D
125
V 14
18.1
-
34
34
14
26
76
22
467
DIN 469-125-V17-D
125
V 17
22.2
-
34
34
14
26
76
22
441
DIN 469-160-V17-D
160
V 17
22.2
-
38
38
14
29
83
25
667
DIN 469-160-V19-D
160
V 19
25.2
-
38
38
14
29
83
25
640
DIN 469-200-V19-D
200
V 19
25.2
-
44
44
21
34
96.5
28
1035
DIN 469-200-V22-D
200
V 22
28.2
-
44
44
21
34
96.5
28
980
DIN 469-250-V22-D
250
V 22
28.2
-
48
48
21
36
105.5
32
1415
DIN 469-250-V24-D
250
V 24
32.2
-
48
48
21
36
105.5
32
1380

Form

  • F: mit festem Griff
  • D: mit drehbarem Griff

Kurbelkörper

Gusseisen (GGG)

  • kunststoffbeschichtet
  • schwarz, strukturmatt
  • Planseite der Nabe bearbeitet

Fester Ballengriff DIN 39 für Form F

Stahl

verzinkt, blau passiviert

Drehbarer Griff DIN 98 für Form D

Stahl

verzinkt, blau passiviert

Die Nabenbohrungen d1 H7 sind auf dem amtlichen Normblatt nicht vorgesehen.
