DIN 444Augenschrauben
Stahl
Stahl / Edelstahl
DIN 444
|
Katalog
|

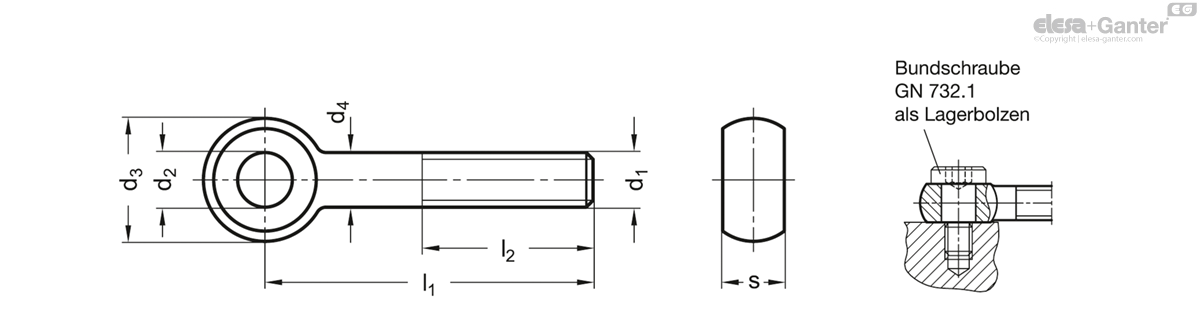

d1
|
l1
|
l2
|
d2 H7
|
d3 -0.3
|
s -0.15
|
d4
|
|
|
|---|---|---|---|---|---|---|---|---|---|
|
M 5
|
50
|
32
|
5
|
12
|
6
|
5
|
9
| ||
|
M 5
|
75
|
32
|
5
|
12
|
6
|
5
|
10
| ||
|
M 6
|
50
|
32
|
6
|
14
|
7
|
6
|
14
| ||
|
M 6
|
75
|
32
|
6
|
14
|
7
|
6
|
19
| ||
|
M 8
|
50
|
32
|
8
|
18
|
9
|
8
|
26
| ||
|
M 8
|
75
|
32
|
8
|
18
|
9
|
8
|
34
| ||
|
M 10
|
50
|
40
|
10
|
20
|
12
|
10
|
32
| ||
|
M 10
|
75
|
40
|
10
|
20
|
12
|
10
|
50
| ||
|
M 10
|
100
|
40
|
10
|
20
|
12
|
10
|
68
| ||
|
M 12
|
75
|
40
|
12
|
25
|
14
|
12
|
80
| ||
|
M 12
|
100
|
40
|
12
|
25
|
14
|
12
|
106
| ||
|
M 12
|
130
|
40
|
12
|
25
|
14
|
12
|
110
| ||
|
M 16
|
75
|
50
|
16
|
32
|
17
|
16
|
146
| ||
|
M 16
|
100
|
50
|
16
|
32
|
17
|
16
|
189
| ||
|
M 16
|
130
|
50
|
16
|
32
|
17
|
16
|
220
| ||
|
M 20
|
100
|
63
|
18
|
40
|
22
|
20
|
320
| ||
|
M 20
|
130
|
63
|
18
|
40
|
22
|
20
|
366
| ||
|
M 20
|
160
|
63
|
18
|
40
|
22
|
20
|
477
|

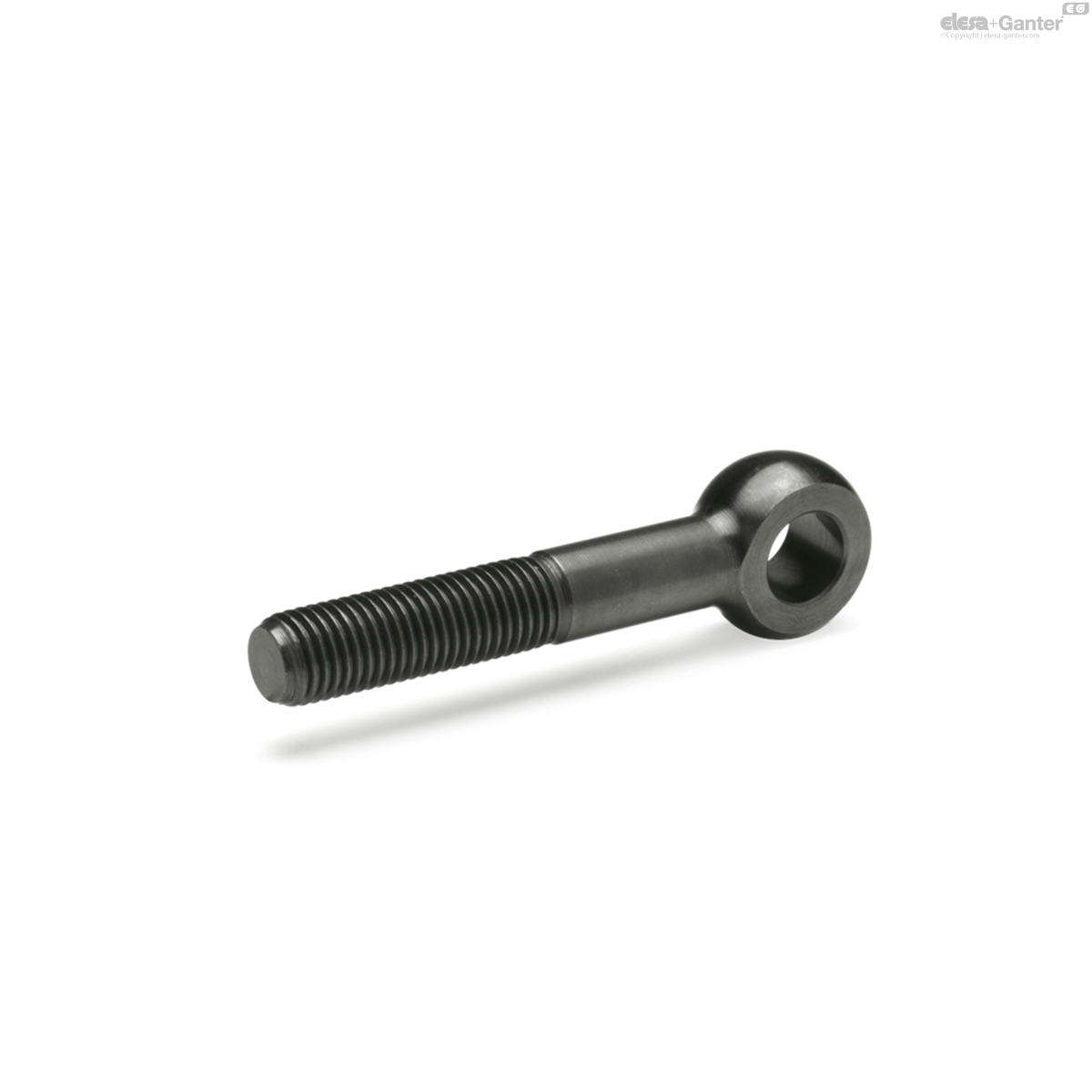

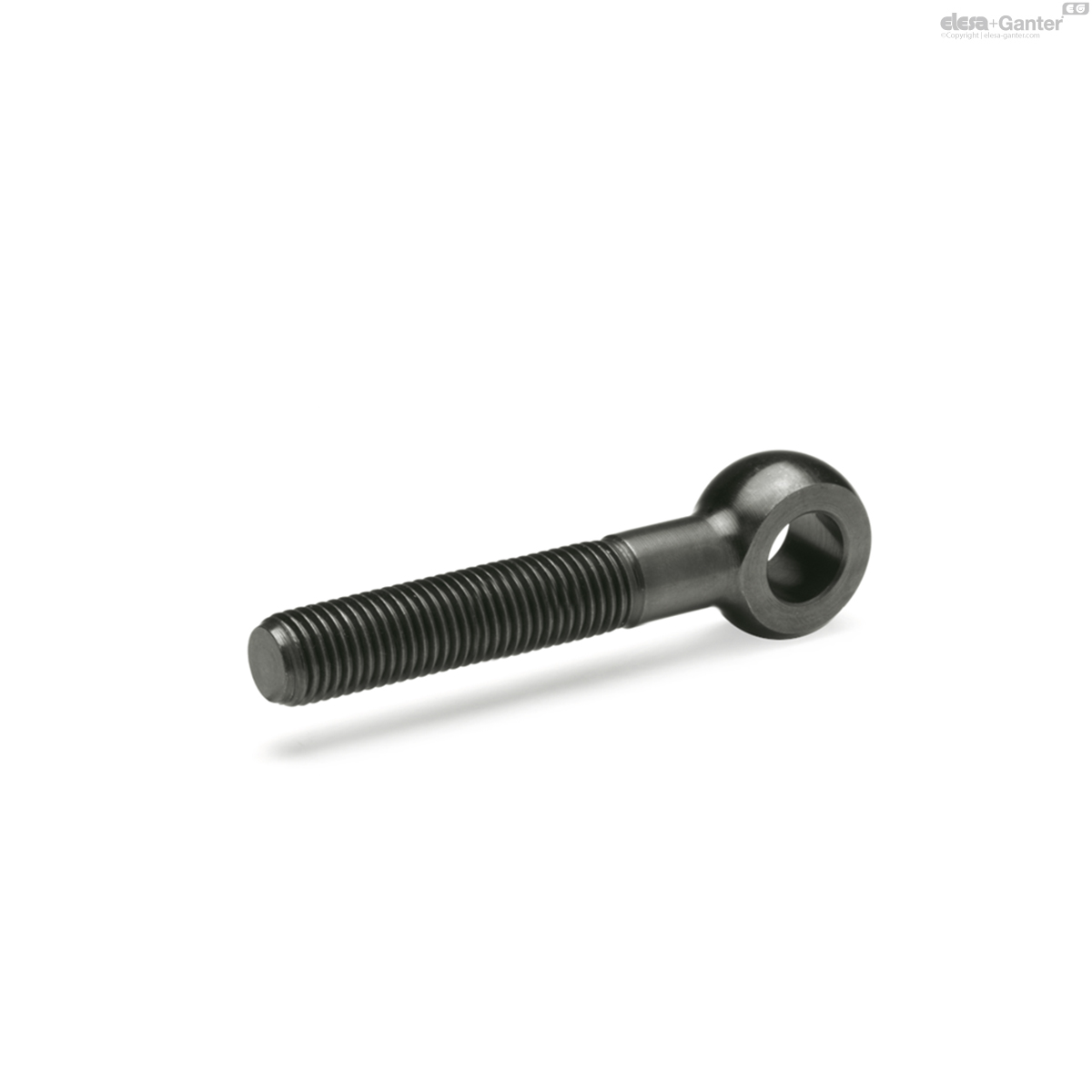

Ausführung in Stahl
- Festigkeitsklasse 5.8
- gedreht, Gewinde gerollt
- brüniert

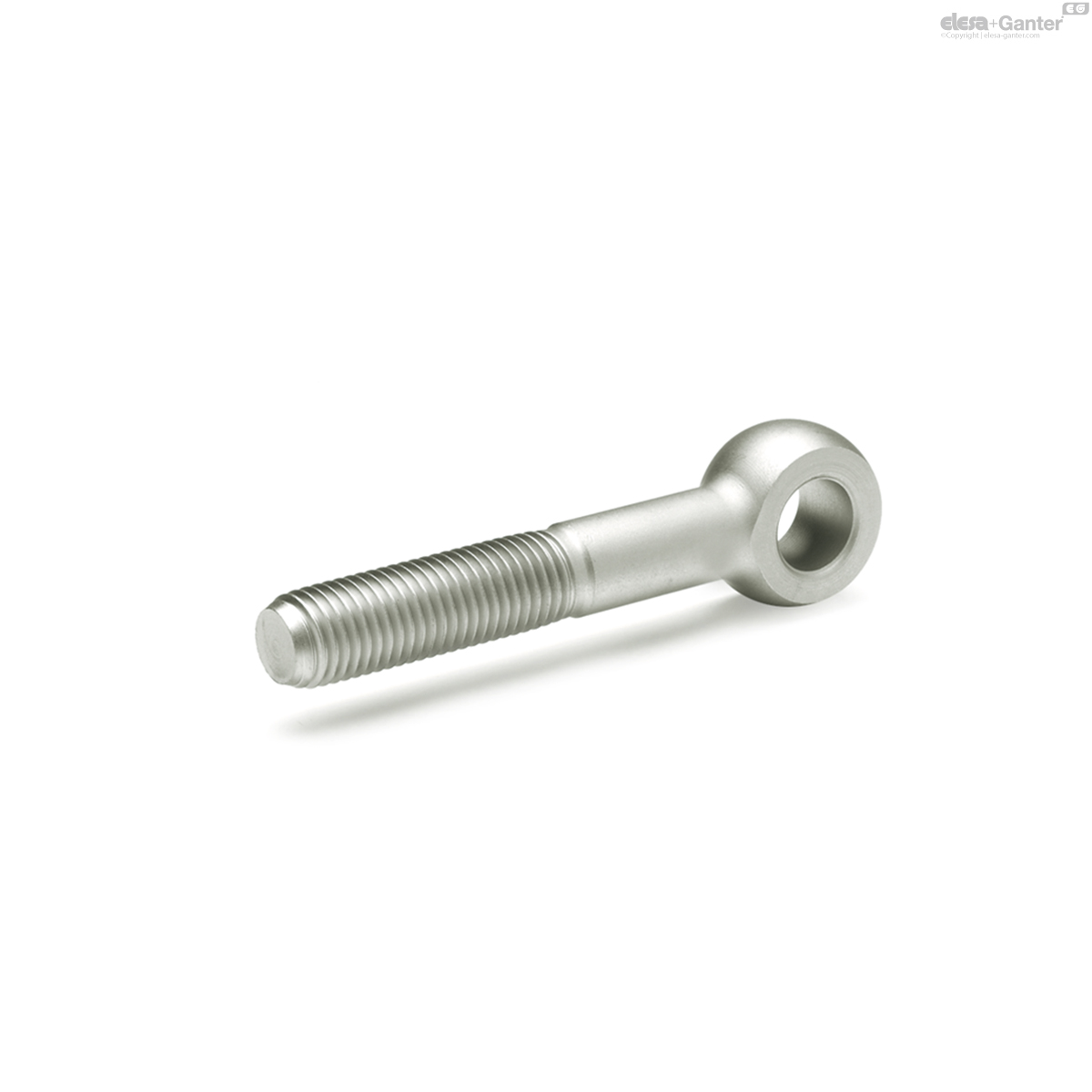

Ausführung in Edelstahl nichtrostend, 1.4305 NI
- gedreht, Gewinde gerollt
- matt gestrahlt
Die hier aufgeführten Augenschrauben DIN 444 sind nur ein Auszug aus dem amtlichen Normblatt. In einer Präzisionsausführung gefertigt, wie sie im Maschinen- und Vorrichtungsbau gefordert wird, sind die angegebenen Toleranzen kleiner als in den DIN-Produktklassen gefordert.
Als Lagerbolzen können eingesetzt werden Bundschrauben GN 732.1 für die Größe M6, M8, M10 und M12.
