DCE-NTG-D-M8-ZN+OR DCE-NTG-D Für DIN 3015-3 Doppelrohrschellen

DCE-NTG-D-M8-ZN+OR

DCE-NTG-D Für DIN 3015-3 Doppelrohrschellen

für DCE Rohrschelle, Stahl
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von DCE-NTG

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

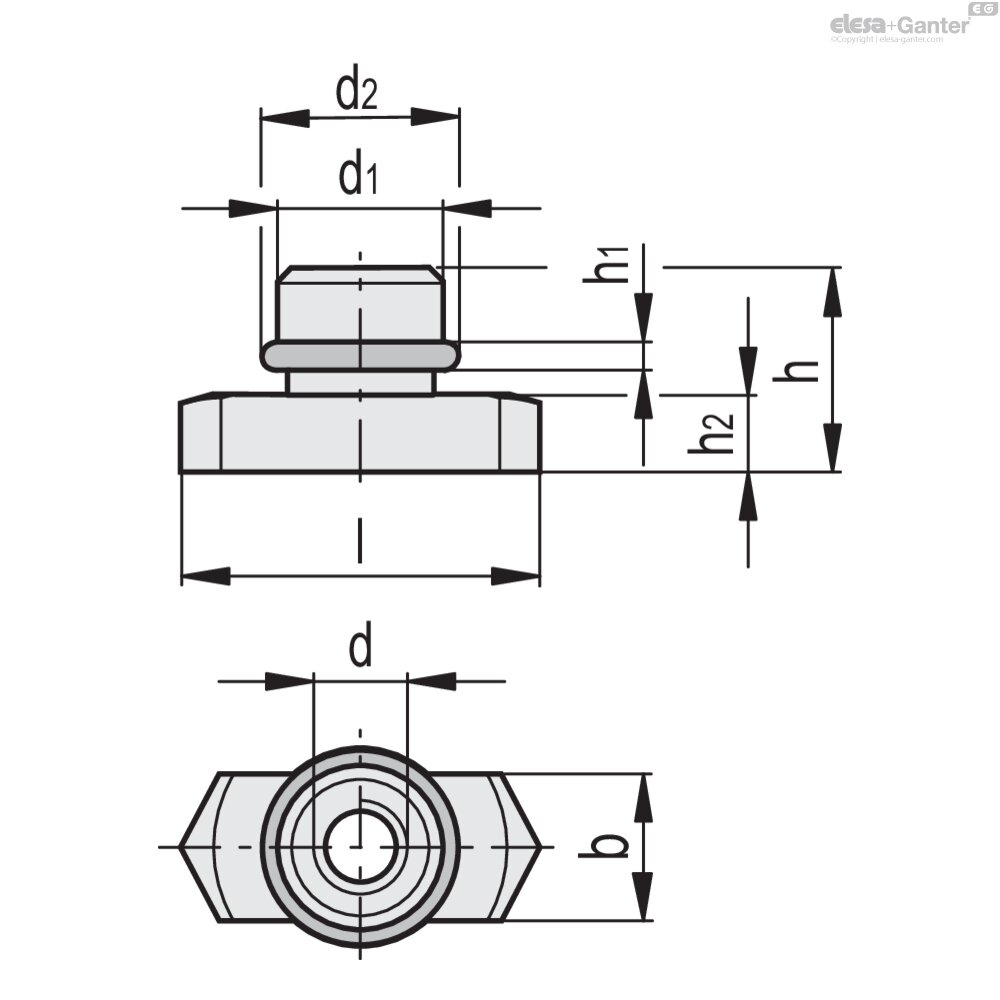

Technische Daten

Katalog
570536
b
10.4
d
M 8
d1
13.8
d2
14.4
l
25.5
h
13.5
h1
2.2
h2
5.5
Für Rohrschellen
DCE-D
13

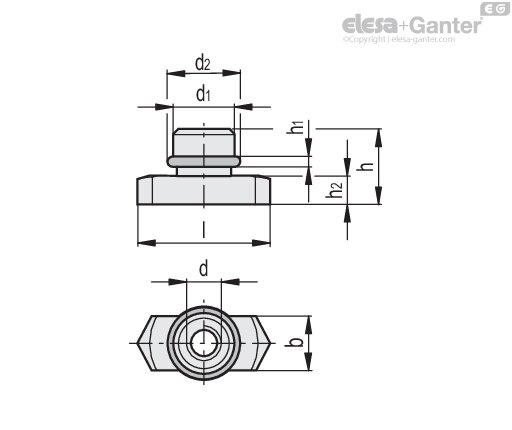

DCE-NTG-D-M8-ZN+OR drawing

Material

Verzinkter Stahl

Standardausführungen

  • DCE-NTG-S: mit schwarzer Gummikappe (NBR); zur Verwendung mit den Rohrschellen in Standardausführung DCE-S (DIN 3015-1).
  • DCE-NTG-H: zur Verwendung mit den Schwerlast-Rohrschellen DCE-H (DIN 3015-2).
  • DCE-NTG-D: mit schwarzem NBR-Gummiring; zur Verwendung mit den Doppelrohrschellen DCE-D (DIN 3015-3).

Funktionen und Anwendungen

Sie sind für die Verwendung mit Rohrschellen nach DIN 3015 konzipiert und dienen zur Befestigung der Rohrschellen an der Montageführung.

Sie ermöglichen das Verschieben der Schellen entlang der Schiene, um komplexe Befestigungskonstruktionen zu erstellen.

Mit metrischem Standardgewinde, das die Kombination mit den Montageschrauben DCE-SRE und DCE-SRC ermöglicht.

Zubehör

Für den Montagesatz DCK-S, DCK-H und DCK-D.

  • DCE-S: Rohrschellen in Standardausführung.
  • DCE-H: Schwerlast-Rohrschellen.
