440-20-30-M5-R-A4M GN 440-A4 Edelstahl

440-20-30-M5-R-A4M

GN 440-A4 Edelstahl

Aluminium / Edelstahl, mit Gummikappe
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 440

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 440-20-30-M5-R-A4M
d1
20
h1
30
d2
M 5
d3 Durchgangsbohrung für Schraube
M 4
h2
24
h3
4
t min.
10
Statische Belastbarkeit in kN
0.4
63

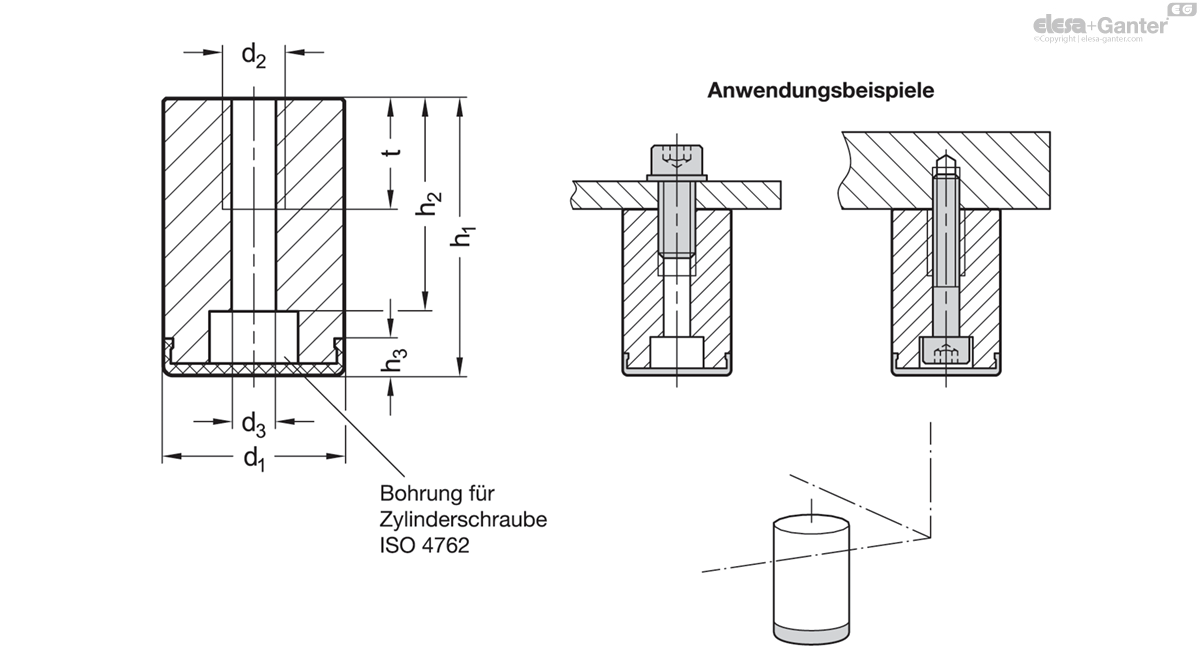

440-20-30-M5-R-A4M drawing

Form

  • R: mit Abdeckkappe, rutschfest

Grundkörper

  • Aluminium AL
  • gedreht, eloxiert, schwarz S
  • Edelstahl, 1.4404 A4
  • gedreht M

Abdeckkappe

Thermoplastisches Elastomer (TPE)

  • Härte ≈ 75 Shore A
  • Schwarz

Gerätefüße GN 440 werden zum Aufstellen von Apparaten, kleineren Maschinen oder Vorrichtungen z. B. auf Arbeitsplatten oder Tischen verwendet. Dabei erhöht die rutschfeste Abdeckkappe die Standsicherheit, schont die Aufstellfläche und deckt die Befestigungsbohrung von unten ab.

Die Montage kann entweder von oben über das Innengewinde d2 oder mit einer Zylinderschraube ISO 4762 von unten über die Durchgangsbohrung d3 erfolgen. Die Abdeckkappe ist mehrfach montierbar und liegt lose bei.

Die schwarze Ausführung ALS wirkt optisch dezent und reduziert Reflektionen an der Oberfläche. Die Ausführung A4M ist für den Einsatz in besonders aggressiven Umgebungen geeignet.

  • d1 = 25 / 32 in Edelstahl mit ESD-Abdeckkappe
