114.12-16-70

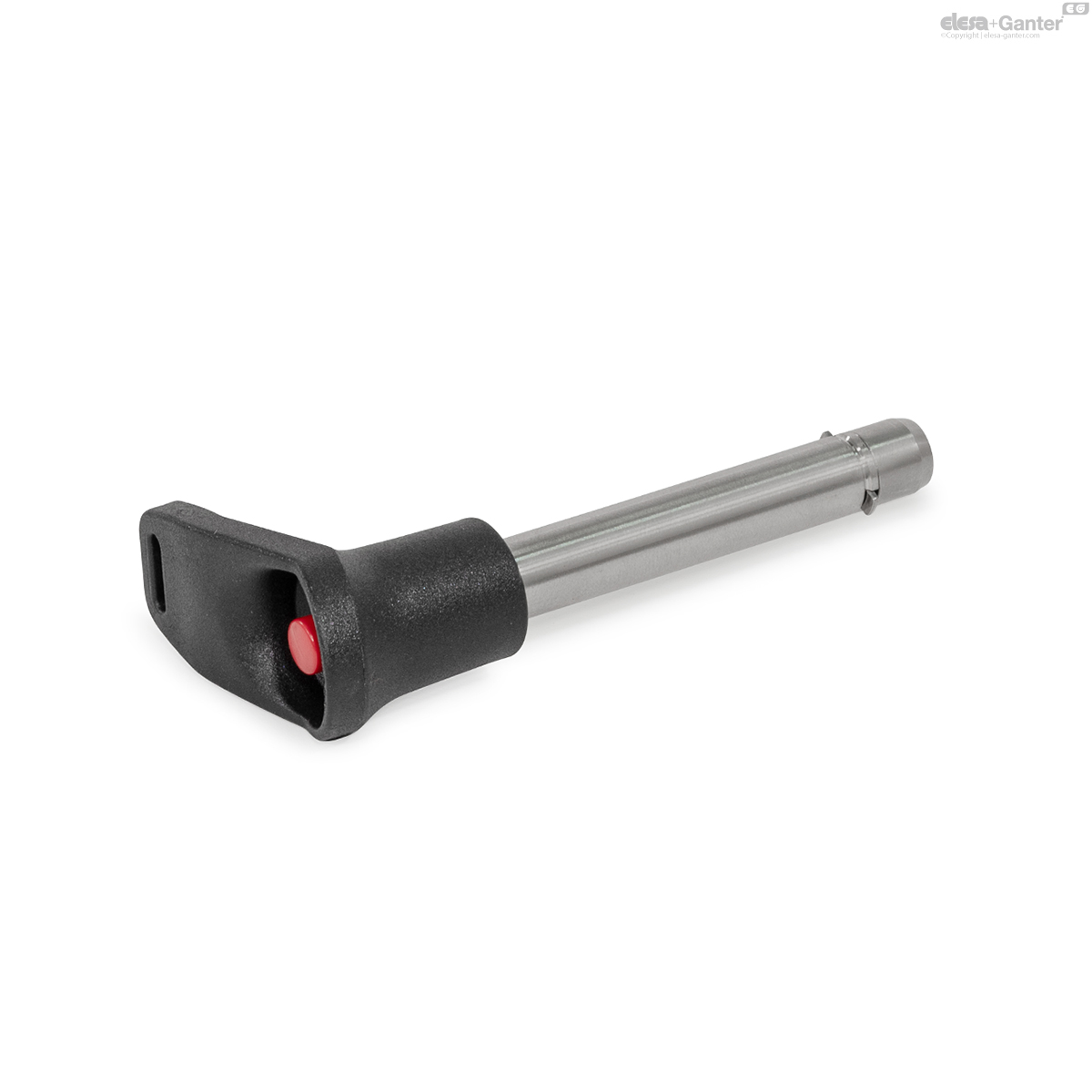

GN 114.12 Steckbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 114.12
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 114.12-16-70
- d1 -0.1
- 16
- l1 +0.4 Minimum size
- 70
- a
- 4.8
- b
- 1.2
- d2
- 18.7
- d3
- 15.9
- d4
- 22
- d5
- 30.5
- l2
- 14.2
- l3
- 38.5
- l4
- 58
- Load capacity F in kN≈
double sided shearing resistance acc.
DIN 50141
(breaking strength) - 138
- 152
Bolzen
Edelstahl 1.4305
Sperrklinke
Edelstahl-Blech 1.4301
L-Griff
Kunststoff, Polyamid (PA)
- Schwarz
- Einsatztemperatur bis 80 °C
- Buchse
- Edelstahl 1.4305
Druckknopf / Schieber
Kunststoff, Polyacetal (POM)
- Druckknopf: rot
- Einsatztemperatur bis 80 °C
Druckfeder
Edelstahl 1.4310
Steckbolzen GN 114.12 mit Axialsicherung werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück. Die Sperrklinken sind nicht zum Griff ausgerichtet.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
Information
Die in der Tabelle angegebenen Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) sind in Anlehnung an die DIN 50141 rechnerisch bzw. theoretisch ermittelt worden.
Dabei wurde der gefährdete Bolzenquerschnitt S, gemäß nebenstehender Skizze, in zwei Scherebenen bis zum Bruch betrachtet.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.
Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinflussen.
Ein angemessener Sicherheitsfaktor ist bei der Konstruktion zu berücksichtigen.
