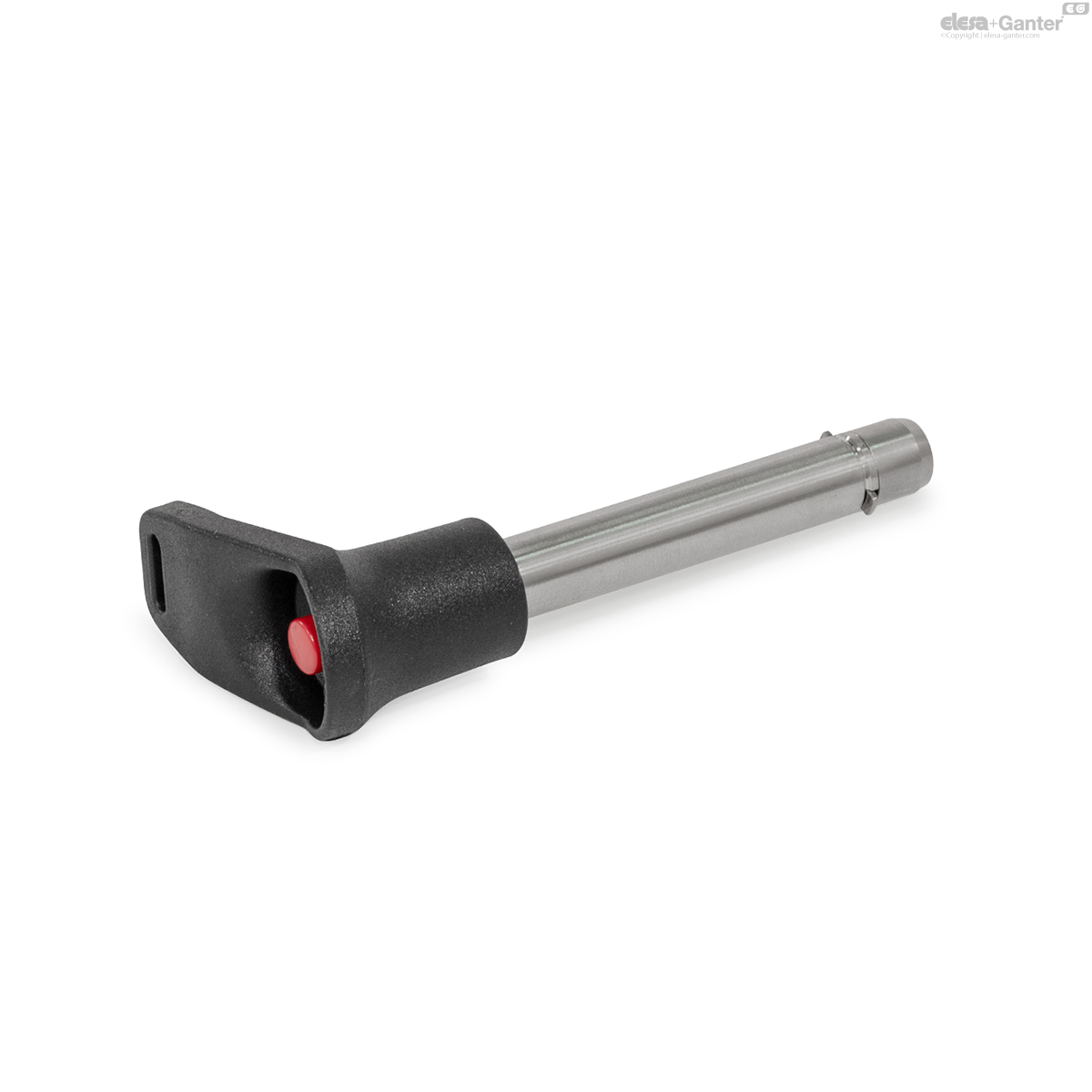

GN 114.12Steckbolzen

Steckbolzen

Bolzen Edelstahl, L-Griff Kunststoff, mit Axialsicherung (Sperrklinke)

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Steckbolzen
Steckbolzen

GN 114.12

Katalog

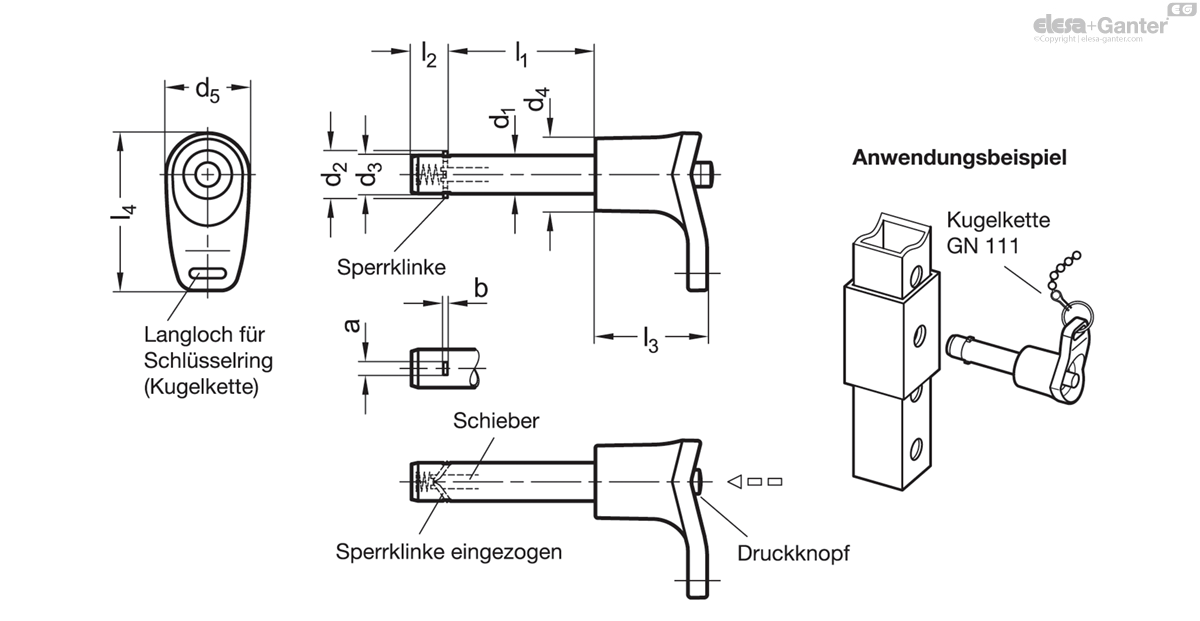

d1 -0.1
l1 +0.4 Minimum size
a
b
d2
d3
d4
d5
l2
l3
l4
Load capacity F in kN≈
double sided shearing resistance acc.
DIN 50141
(breaking strength)
6
10
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
12
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
16
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
20
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
25
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
30
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
35
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
40
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
45
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
50
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
60
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
70
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
6
80
2.3
0.5
7.3
5.9
15
17.5
7
23
32.5
17
8
10
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
16
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
20
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
25
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
30
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
35
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
40
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
45
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
50
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
60
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
70
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
80
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
90
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
8
100
2.8
0.6
9.8
7.9
15
17.5
8.4
23
32.5
35
10
15
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
20
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
25
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
30
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
35
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
40
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
45
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
50
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
60
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
70
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
80
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
90
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
100
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
110
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
10
120
3.3
1
11.7
9.9
18
23
9.8
30.5
43.5
47
12
20
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
25
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
30
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
35
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
40
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
45
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
50
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
60
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
70
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
80
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
90
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
100
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
110
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
12
120
3.8
1
13.7
11.9
18
23
11.3
30.5
43.5
75
16
30
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
35
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
40
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
45
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
50
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
60
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
70
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
80
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
90
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
100
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
110
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
120
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
130
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
140
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
16
150
4.8
1.2
18.7
15.9
22
30.5
14.2
38.5
58
138
20
30
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
35
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
40
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
45
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
50
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
60
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
70
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
80
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
90
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
100
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
110
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
120
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
130
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
140
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228
20
150
4.8
1.2
22.7
19.8
25
30.5
14.8
38.5
58
228

Bolzen

Edelstahl 1.4305

Sperrklinke

Edelstahl-Blech 1.4301

L-Griff

Kunststoff, Polyamid (PA)

  • Schwarz
  • Einsatztemperatur bis 80 °C
  • Buchse
  • Edelstahl 1.4305

Druckknopf / Schieber

Kunststoff, Polyacetal (POM)

  • Druckknopf: rot
  • Einsatztemperatur bis 80 °C

Druckfeder

Edelstahl 1.4310

Steckbolzen GN 114.12 mit Axialsicherung werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück. Die Sperrklinken sind nicht zum Griff ausgerichtet.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.



Information

Die in der Tabelle angegebenen Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) sind in Anlehnung an die DIN 50141 rechnerisch bzw. theoretisch ermittelt worden.

Dabei wurde der gefährdete Bolzenquerschnitt S, gemäß nebenstehender Skizze, in zwei Scherebenen bis zum Bruch betrachtet.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.

Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinflussen.

Ein angemessener Sicherheitsfaktor ist bei der Konstruktion zu berücksichtigen.

Belastbarkeit F in kN ≈ zweischnittige Scherfestigkeit nach DIN 50141 (Bruchkraft)

Verwandte Produkte
Kugelketten

GN 111

Kugelketten Messing, mit zwei Schlüsselringen

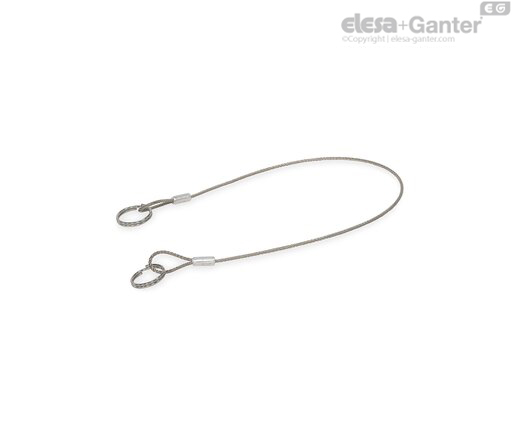

mit 2 Schlüsselringen
