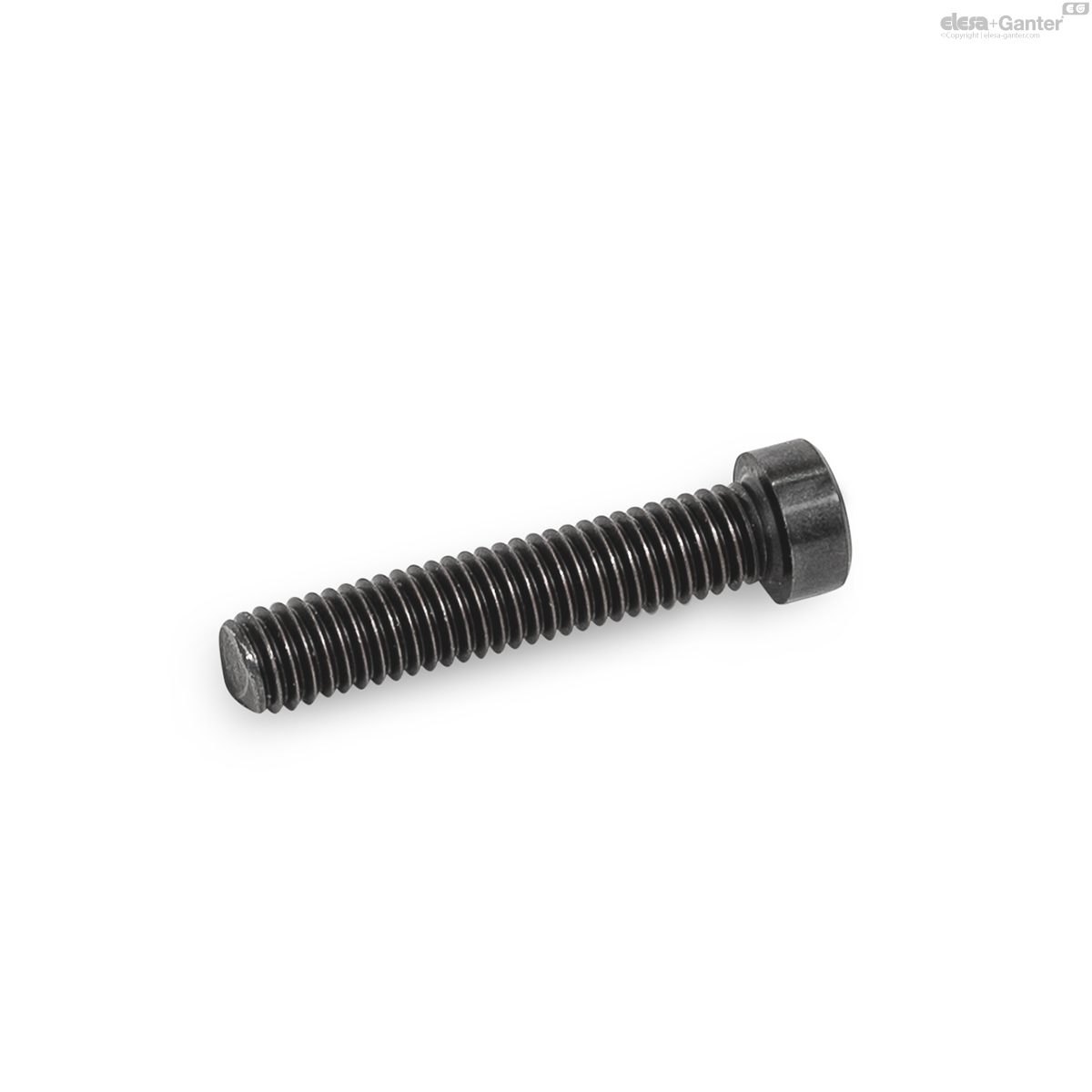

7984.3-M5-16-BT GN 7984.3 Zylinderschrauben

7984.3-M5-16-BT

GN 7984.3 Zylinderschrauben

Stahl, mit niedrigem Kopf und reduziertem Kopfdurchmesser, mit Innensechskant
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 7984.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 7984.3-M5-16-BT
d1
M 5
l1 without shaft
16
d2 ±0.1
7
k
3
A/F
3
Max. tightening torque
in Nm
6
5
7984.3-M5-16-BT drawing

Stahl

brüniert BT

Zylinderschrauben GN 7984.3 haben im Vergleich zu Zylinderschrauben ISO 4762 einen niedrigen Kopf und einen reduzierten Kopfdurchmesser.

Dadurch können die Schrauben an Stellen versenkt werden, an denen dies mit Standard-Zylinderschrauben aufgrund der Platzverhältnisse, wie z. B. bei geringem Randabstand oder Senktiefe, nicht möglich ist.

Schrauben nach vorliegender Spezifikation unterliegen wegen ihrer Kopfgeometrie einer reduzierten Belastbarkeit nach ISO 898-1.
