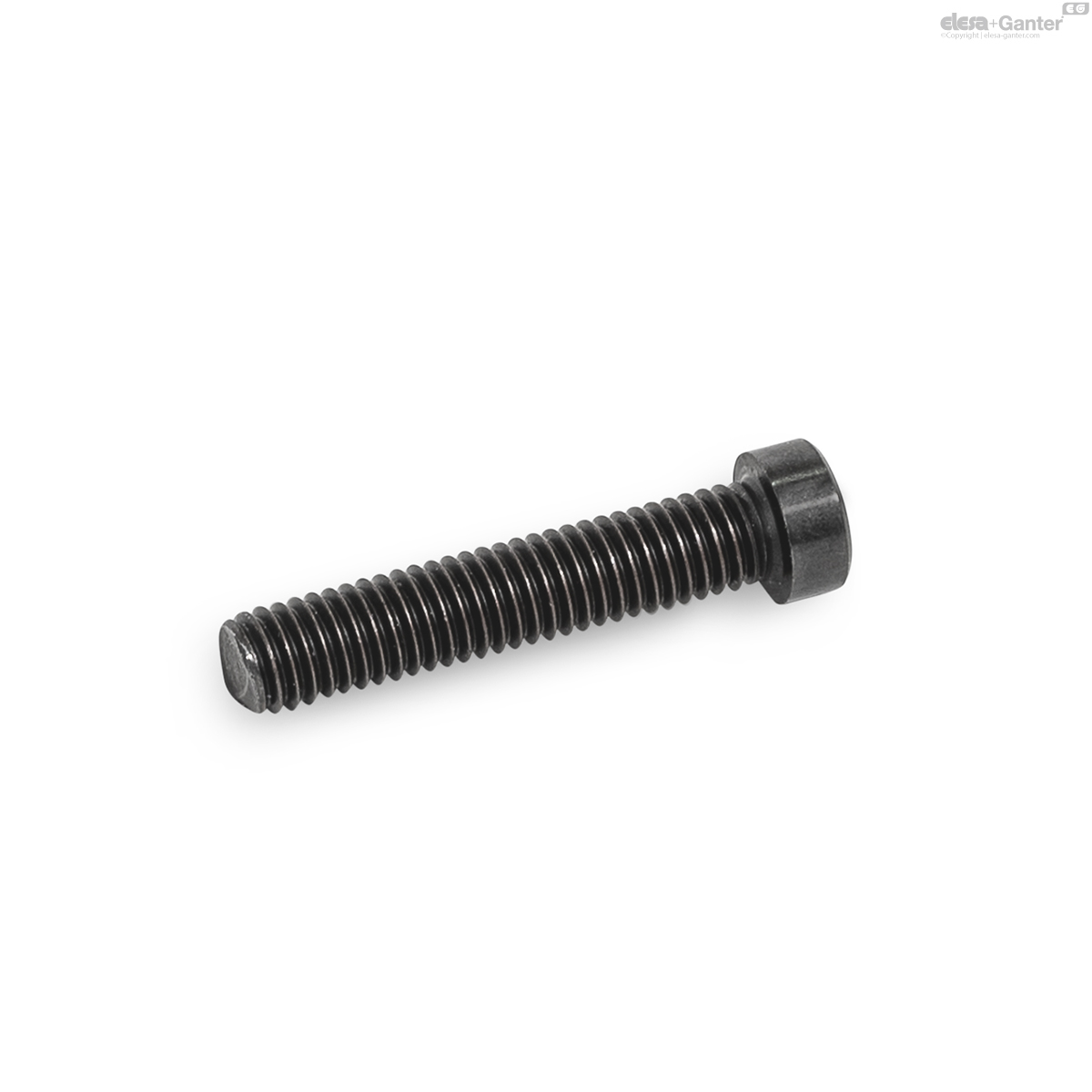

GN 7984.3Zylinderschrauben

Zylinderschrauben

Stahl, mit niedrigem Kopf und reduziertem Kopfdurchmesser, mit Innensechskant

  • RoHS
pdf Other documents
Zylinderschrauben
Zylinderschrauben

GN 7984.3

Katalog

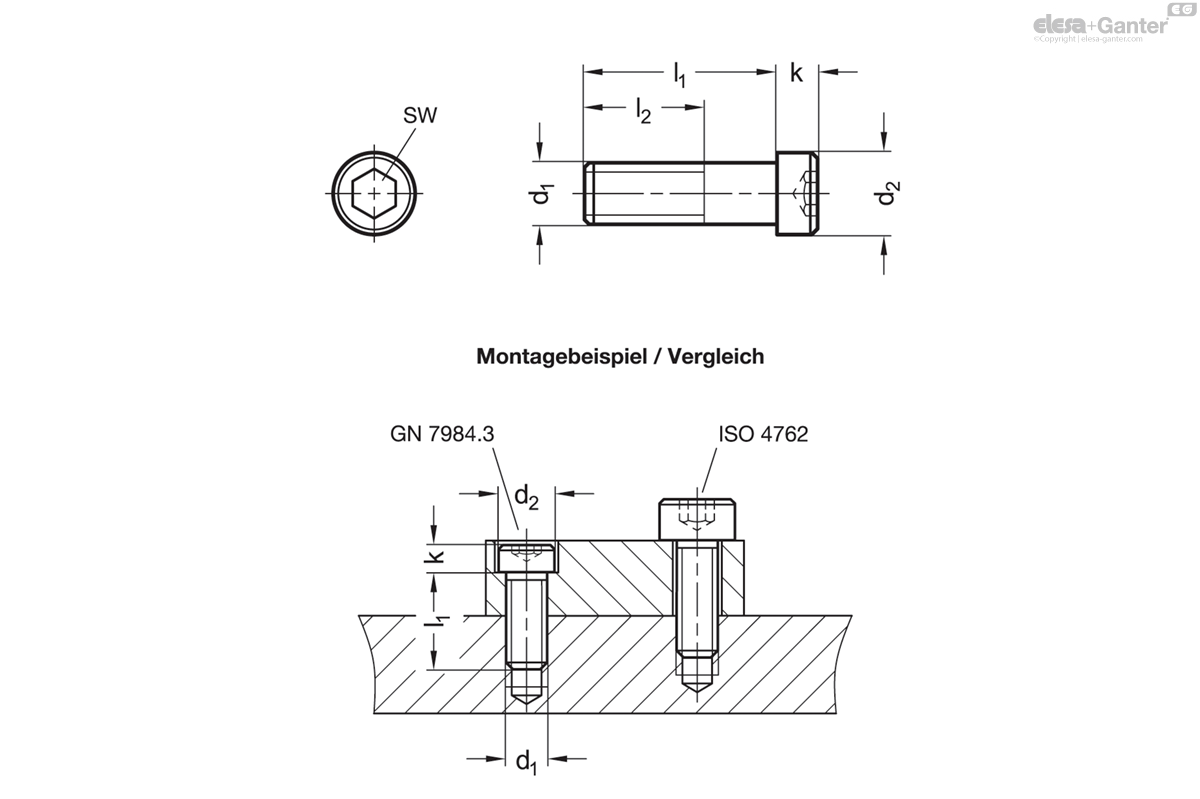

d1
l1 ohne Schaft
l1 mit Schaft
l2
d2 ±0.1
k
sw
Max. Anzugsmoment
in Nm
M 3
6
-
-
4.5
2
2
1.4
1
M 3
8
-
-
4.5
2
2
1.4
2
M 3
10
-
-
4.5
2
2
1.4
3
M 3
12
-
-
4.5
2
2
1.4
4
M 4
6
-
-
5.5
2.8
2.5
3.4
1
M 4
8
-
-
5.5
2.8
2.5
3.4
2
M 4
10
-
-
5.5
2.8
2.5
3.4
3
M 4
12
-
-
5.5
2.8
2.5
3.4
4
M 4
16
-
-
5.5
2.8
2.5
3.4
5
M 4
20
-
-
5.5
2.8
2.5
3.4
6
M 4
25
-
-
5.5
2.8
2.5
3.4
7
M 5
8
-
-
7
3
3
6
2
M 5
10
-
-
7
3
3
6
3
M 5
12
-
-
7
3
3
6
4
M 5
16
-
-
7
3
3
6
5
M 5
20
-
-
7
3
3
6
6
M 5
25
-
-
7
3
3
6
7
M 6
8
-
-
8.5
3.5
4
10
2
M 6
10
-
-
8.5
3.5
4
10
3
M 6
12
-
-
8.5
3.5
4
10
4
M 6
16
-
-
8.5
3.5
4
10
5
M 6
20
-
-
8.5
3.5
4
10
6
M 6
25
-
-
8.5
3.5
4
10
7
M 6
-
30
18
8.5
3.5
4
10
8
M 8
10
-
-
11
4.5
5
27
6
M 8
12
-
-
11
4.5
5
27
7
M 8
16
-
-
11
4.5
5
27
8
M 8
20
-
-
11
4.5
5
27
9
M 8
25
-
-
11
4.5
5
27
10
M 8
30
-
-
11
4.5
5
27
12
M 8
-
35
22
11
4.5
5
27
14
M 10
16
-
-
13.5
5.5
6
46
13
M 10
20
-
-
13.5
5.5
6
46
15
M 10
25
-
-
13.5
5.5
6
46
17
M 10
30
-
-
13.5
5.5
6
46
20
M 10
35
-
-
13.5
5.5
6
46
22
M 10
40
-
-
13.5
5.5
6
46
26

Stahl

brüniert BT

Zylinderschrauben GN 7984.3 haben im Vergleich zu Zylinderschrauben ISO 4762 einen niedrigen Kopf und einen reduzierten Kopfdurchmesser.

Dadurch können die Schrauben an Stellen versenkt werden, an denen dies mit Standard-Zylinderschrauben aufgrund der Platzverhältnisse, wie z. B. bei geringem Randabstand oder Senktiefe, nicht möglich ist.

Schrauben nach vorliegender Spezifikation unterliegen wegen ihrer Kopfgeometrie einer reduzierten Belastbarkeit nach ISO 898-1.

Verwandte Produkte
Stahl

GN 14580.5-BN

Zylinderschrauben Stahl / Edelstahl, mit niedrigem Kopf, mit Innensechsrund
Zylinderschrauben

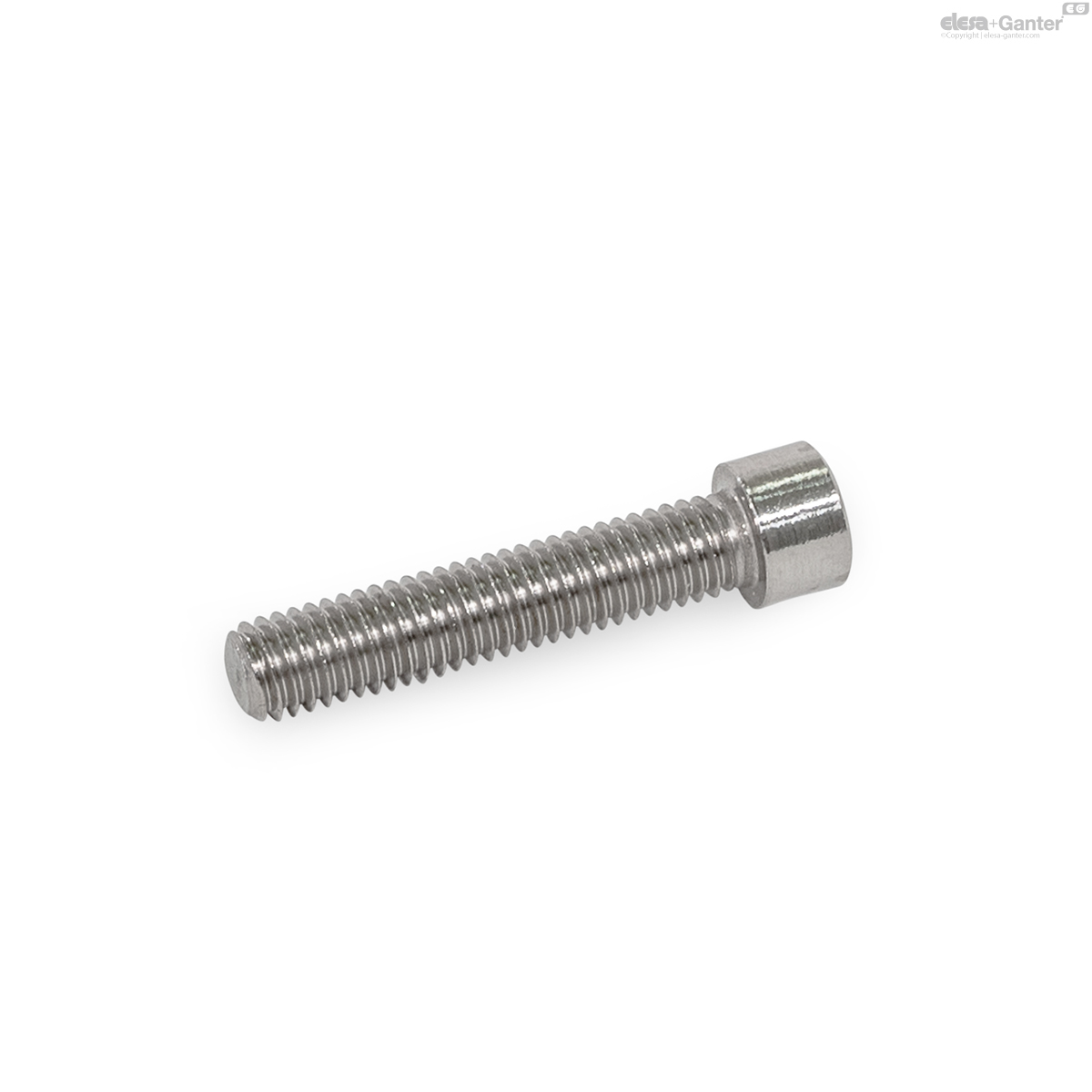

GN 912.3
