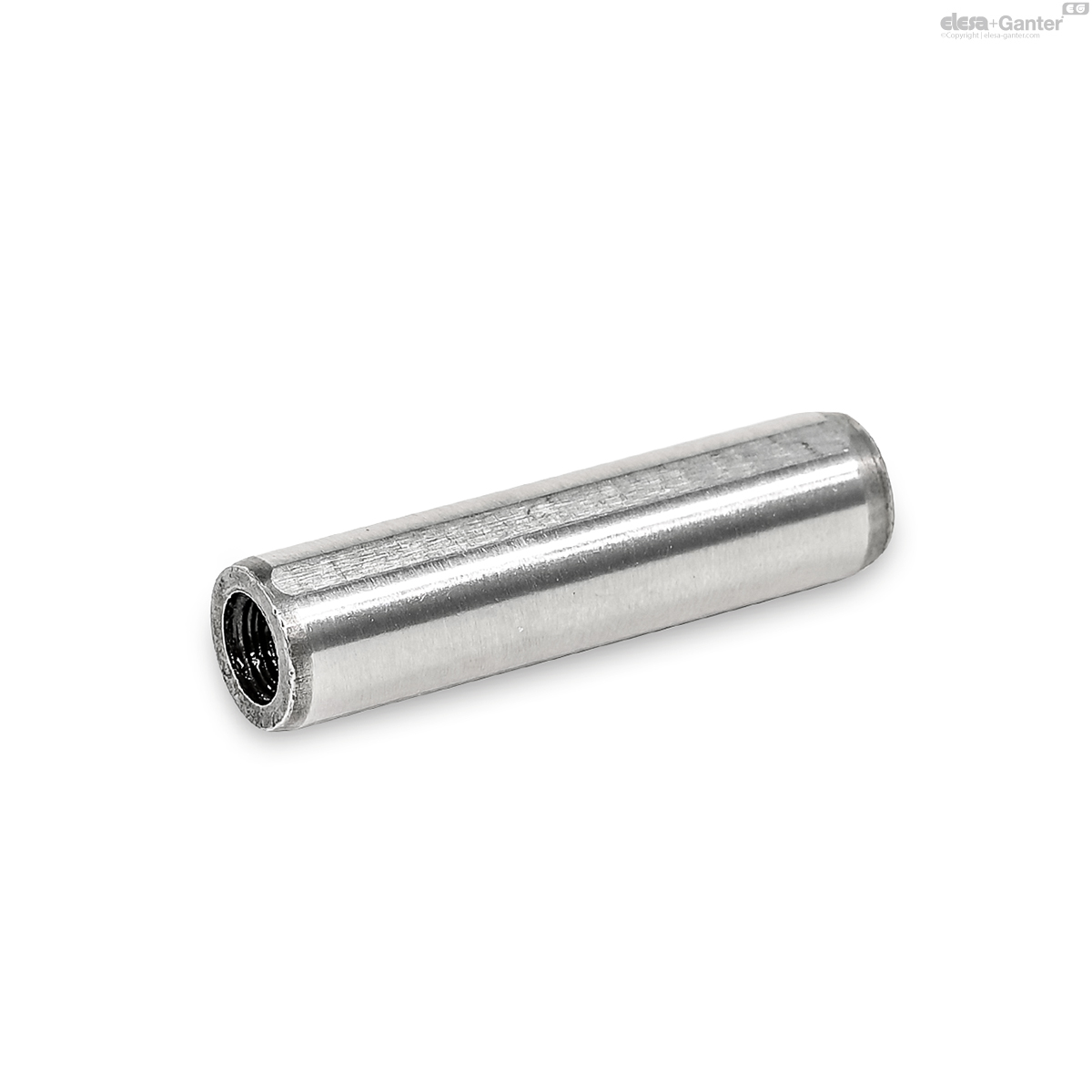

7979-D-16-100-ST DIN 7979 Zylinderstifte

7979-D-16-100-ST

DIN 7979 Zylinderstifte

Stahl, mit Innengewinde
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von DIN 7979

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 7979-D-16-100-ST
d1 m6
16
l1 js15
100
d2
M 8
d3
8.4
l2
4.7
l3
2
l4
1.5
r
12
t
16
153
7979-D-16-100-ST drawing

Form

  • D: gehärtet

Stahl ST

  • gehärtet (HRC 60 ±2)
  • Passmaß d1 geschliffen, blank

Zylinderstifte DIN 7979 verbinden, sichern und positionieren Maschinenteile.

Sie werden in Verbindung mit Sacklöchern eingesetzt. Dabei erleichtert der Zentrieransatz das Einpressen. Durch die tangentiale Abflachung kann die verdrängte Luft aus der Bohrung entweichen.

Der Zylinderstift lässt sich über das Innengewinde mithilfe eines Abziehers oder Gleithammers demontieren. Die Schutzsenkung d3 am Gewinde schützt dieses vor Beschädigungen bei der Montage.

Die Abmessungen entsprechen der ISO 8735. In Kombination mit einer Aufnahmebohrung H7 entsteht eine Übergangspassung.
