842-160-AS-NI GN 842-NI Edelstahl

842-160-AS-NI

GN 842-NI Edelstahl

Stahl / Edelstahl, für Druck- und Zugspannung
  • INOX
  • RoHS
  • SPEEDYBLOCK

Auf Lager Alle Größen und Varianten von GN 842

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 842-160-AS-NI
Größe
160
FH in N
2800
a
15
b1
85
b2
46
d1
11
d2
M 6
d3
5.3
h1 ≈
59
h2 ≈
25
l1
116
l2 ≈
107
l3
31
m1
33.5
m2
11.5
m3
36.5
s
7
t
12
w
30
360

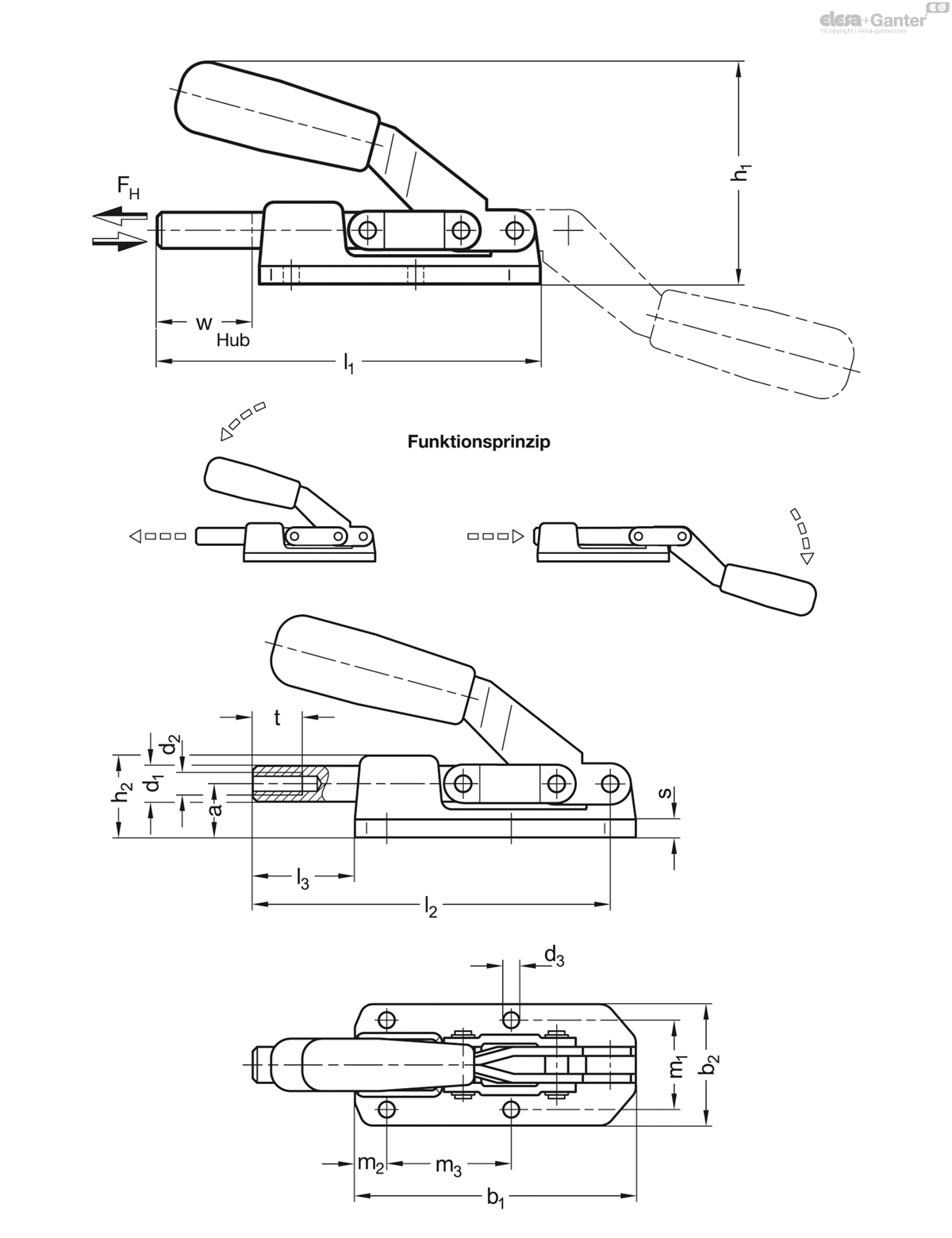

842-160-AS-NI drawing

Form

  • AS: Grundkörper geschmiedet

Stahl

  • Grundkörper, manganphosphatiert
  • Blechteile, Einsatzstahl C10

verzinkt, blau passiviert

  • Schubstange, Stahl St 37

verzinkt, blau passiviert

  • Lagerbolzen (Lagerbuchse)

einsatzgehärtet

verzinkt, blau passiviert

Edelstahl NI

  • Grundkörper, nichtrostend, 1.4301
  • Blechteile, nichtrostend, 1.4301
  • Schubstange, nichtrostend, 1.4305
  • Lagerbolzen (Lagerbuchse) nichtrostend, 1.4301

alle beweglichen Teile

mit Spezialfett geschmiert

Solide geformter Kunststoffgriff

rot, ölbeständig

Schubstangenspanner GN 842 können aufgrund ihres massiven, starren Grundkörpers für sehr hohe Haltekräfte eingesetzt werden.

Bei der Größe 70 sind die Befestigungsbohrungen mit zylinderischen Senkungen, zur Verwendung von Zylinderschrauben mit Innensechskant DIN 912-M4, versehen.

  • Andrückschrauben
