BT-HP.20-p-M5x24
BT-HP-AV-p Gewindestift, Stahl verzinkt
zum Schrauben mit einem Schraubenzieher, Thermoplast
Lt: 1-2 Wochen Alle Größen und Varianten von BT-HP-AV
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- 5336
- Beschreibung
- BT-HP.20-AV-p-M5x24
- D
- 20
- L
- 17
- d1
- M5
- d2
- 11
- d3±0.1
- 4
- d4
- 5.5
- l1
- 24
- l2
- 6
- l3
- 2.5
- h
- 6

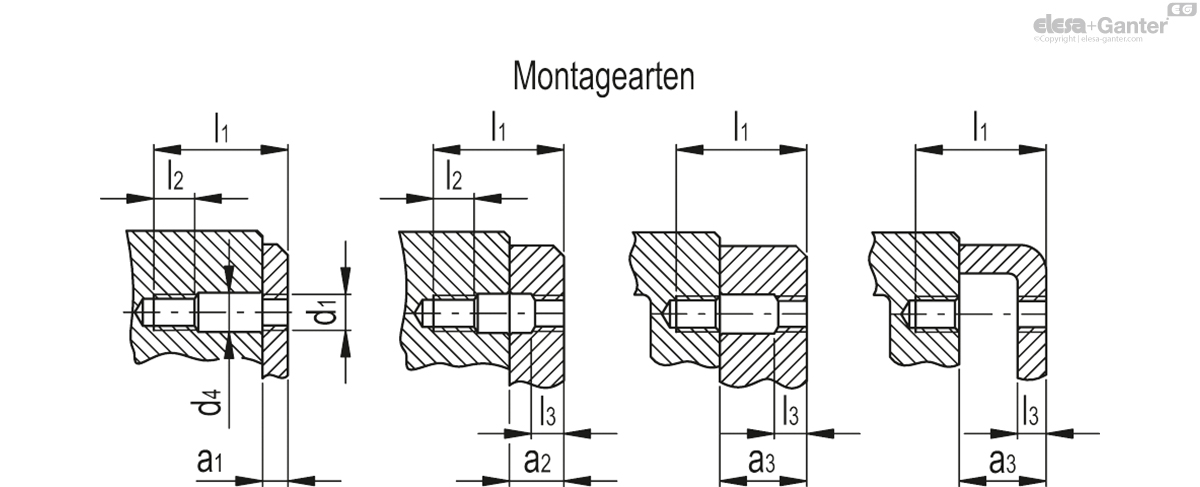

- a1
- 4 ÷ 6
- a2
- 8 ÷ 12
- a3
- 12 ÷ 18
- 7
Material
Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Standardausführungen
- BT-HP-AV-p: Gewindestift, Stahl, verzinkt und poliert, abgerundete Kante nach UNI EN ISO 4753:2012 (siehe Technische Daten).
- BT-HP-AV-SST-p: Gewindestift, Edelstahl 1.4305, abgerundete Kante nach UNI EN ISO 4753:2012 (siehe Technische Daten).
Funktionen und Anwendungen
Unverlierbare Rändelgriffe, um Blindplatten, Abdeckkappen oder andere Gegenstände vor Verlust zu sichern.
Dies wird ermöglicht durch den gewindelosen Teil der Spindel, durch den der Griff an der Maschine verankert („unverlierbar“) bleibt.
Der Schlitz an der Oberseite dient zum Festziehen mit einem 6,5 mm Schlitzschraubenzieher (BT.12 und BT.16) oder 10 mm (BT.20).
