9192.3-25-M8-40 GN 9192.3 Höhenzylinder

9192.3-25-M8-40

GN 9192.3 Höhenzylinder

  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 9192.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 9192.3-25-M8-40
d1 -0.1
25
h1 ±0.01
40
d2
M 8
h2
20
l
25
sw
22
139

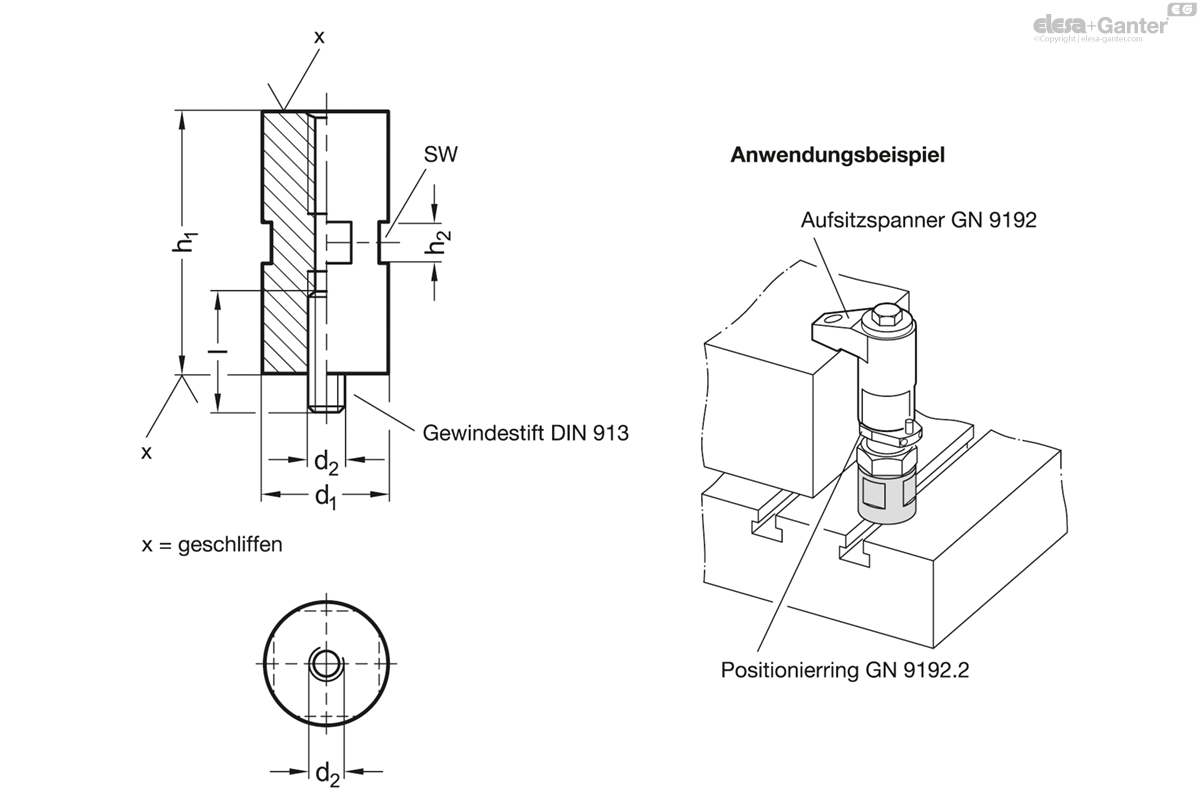

9192.3-25-M8-40 drawing

Stahl

  • einsatzgehärtet
  • brüniert

Gewindestift DIN 913

Stahl, brüniert

Höhenzylinder GN 9192.3 sind zur Vergrößerung der Spannhöhe ausgelegt, als Zubehör für Aufsitzspanner GN 9192.

Zudem können Höhenzylinder auch in Kombination mit Positionier- und Pendelelementen eingesetzt werden, um Auflagepunkte mit größerem Abstand zur Bezugsfläche zu positionieren.
