GN 9192.2 Positionierring
für Aufsitzspanner GN 9192
Lt: 1-2 Wochen Alle Größen und Varianten von GN 9192.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 9192.2-28-7
- d0
GN 9192 - 40
- d1
- 28
- h1
- 7
- b
- 35
- d2
- 5
- h2
- 16
- l1
- 43.5
- l2
- 17.5
- 32
Stahl
Brüniert
Druckschrauben
- Stahl, brüniert
- Druckzapfen, Messing

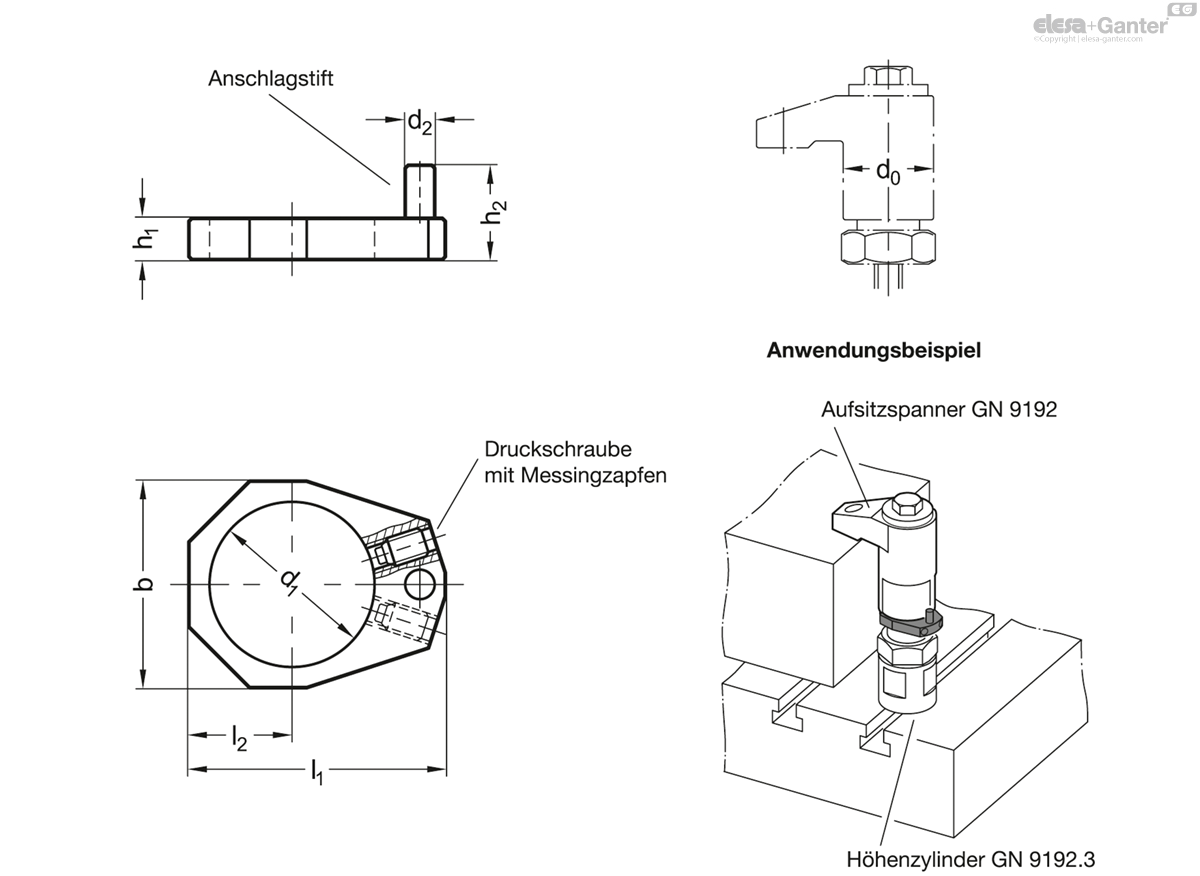

Mit Positionierringen GN 9192.2 kann der Schwenkbereich von Aufsitzspannern GN 9192 auf 110° nach rechts oder links über einen Anschlagstift begrenzt werden. Die Anschlagposition des Rings lässt sich so wählen, dass die Spannposition wiederkehrend und exakt beim Einschwenken am Anschlagstift erreicht wird.
Die Befestigung des Positionierrings erfolgt durch zwei Druckschrauben. Der Hub des Aufsitzspanners verringert sich um die Höhe h1 des Positionierrings.
